G1109

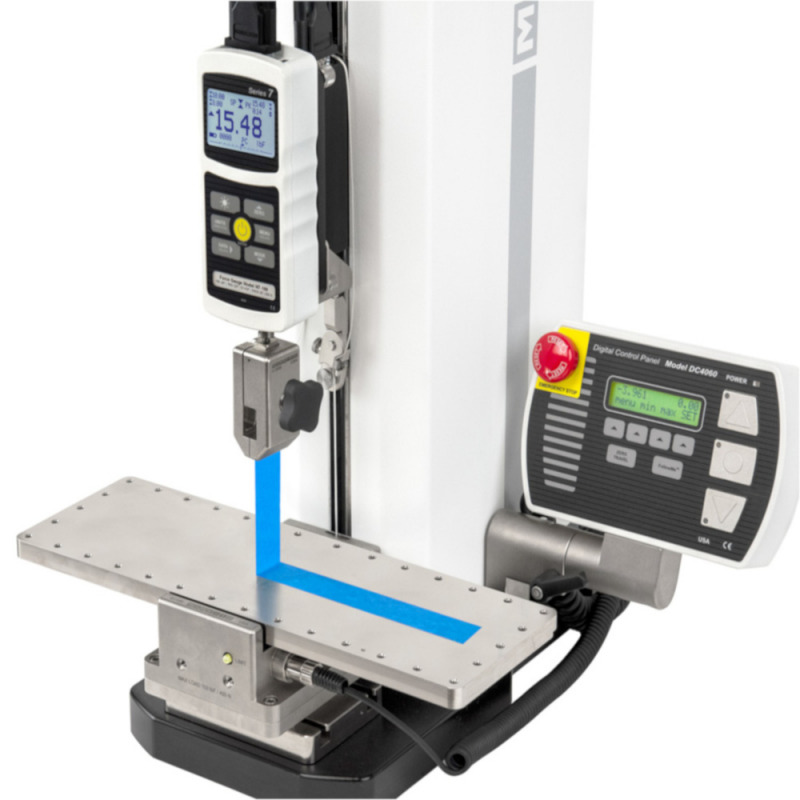

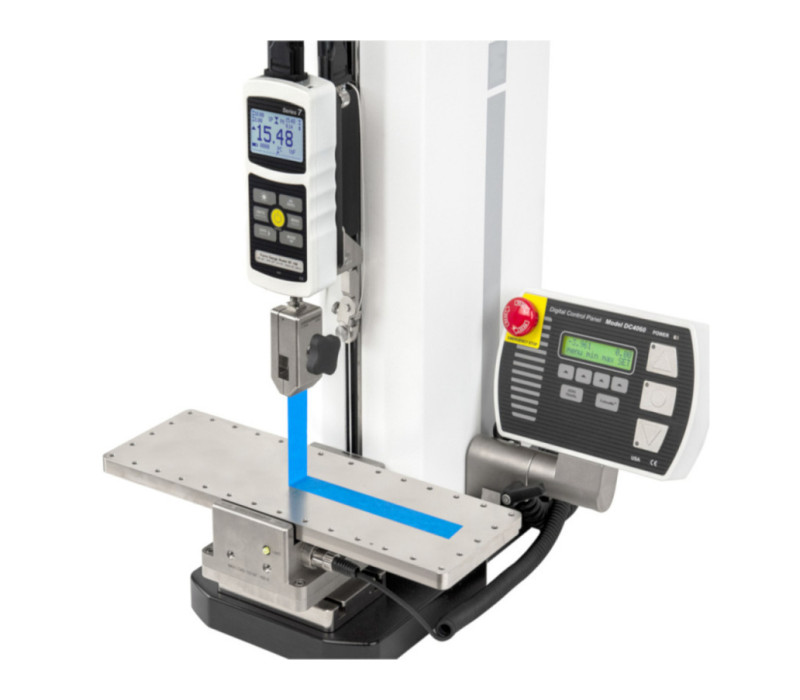

G1109 se muestra en una operación habitual de pelado de cinta. Una empuñadura G1008 está conectada al dinamómetro.

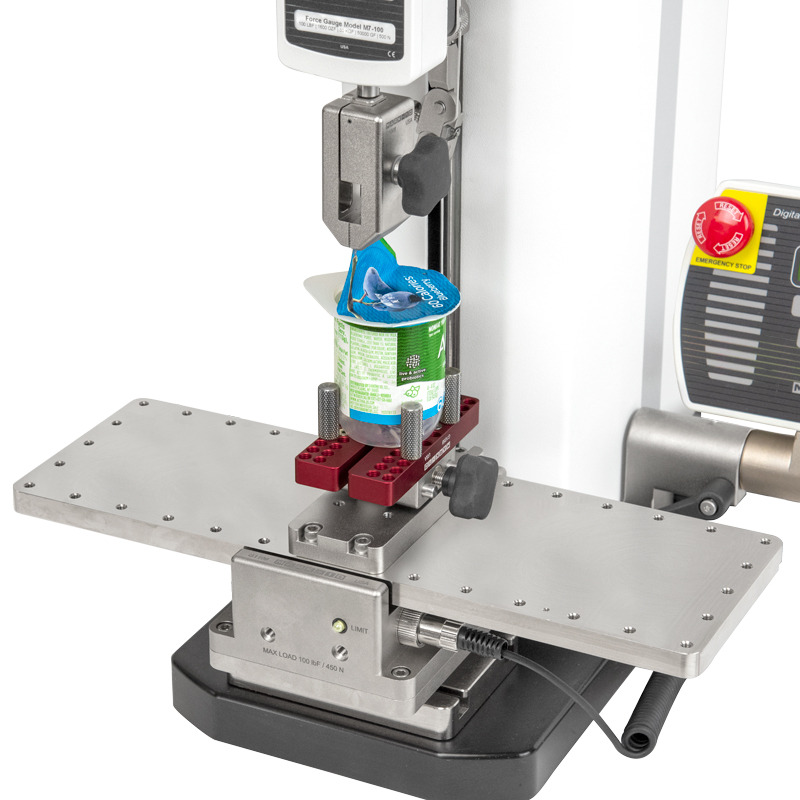

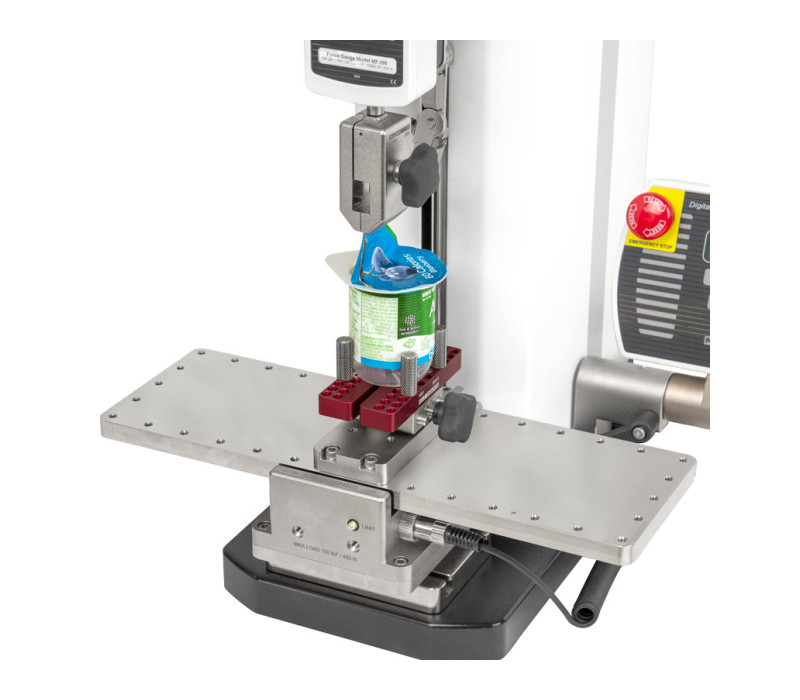

G1109 se muestra en una prueba de pelado de un precinto de lámina, con la pinza para botellas G1058 y el adaptador de pinza AC1080.

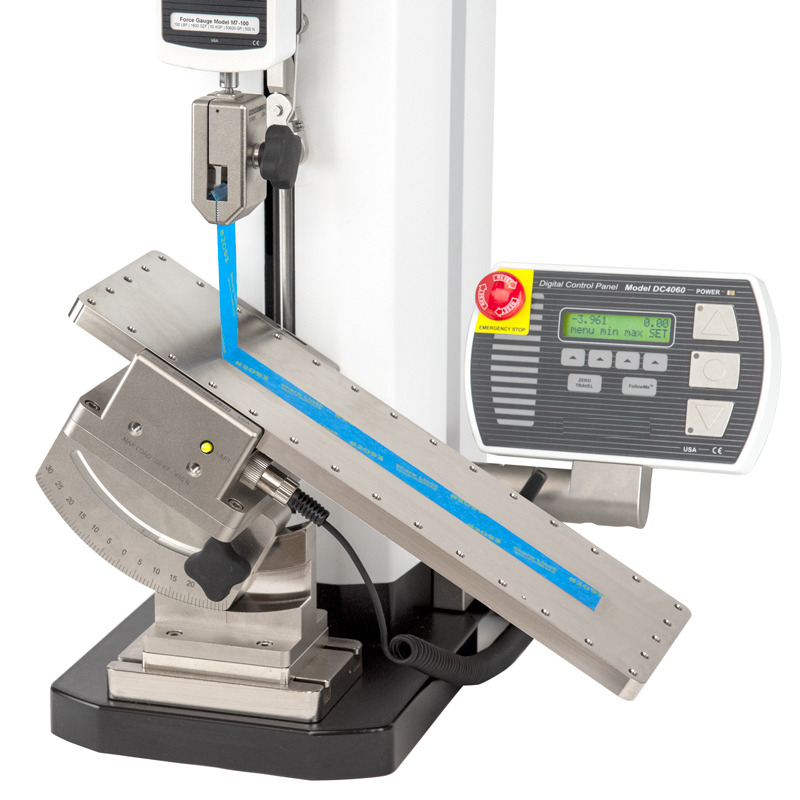

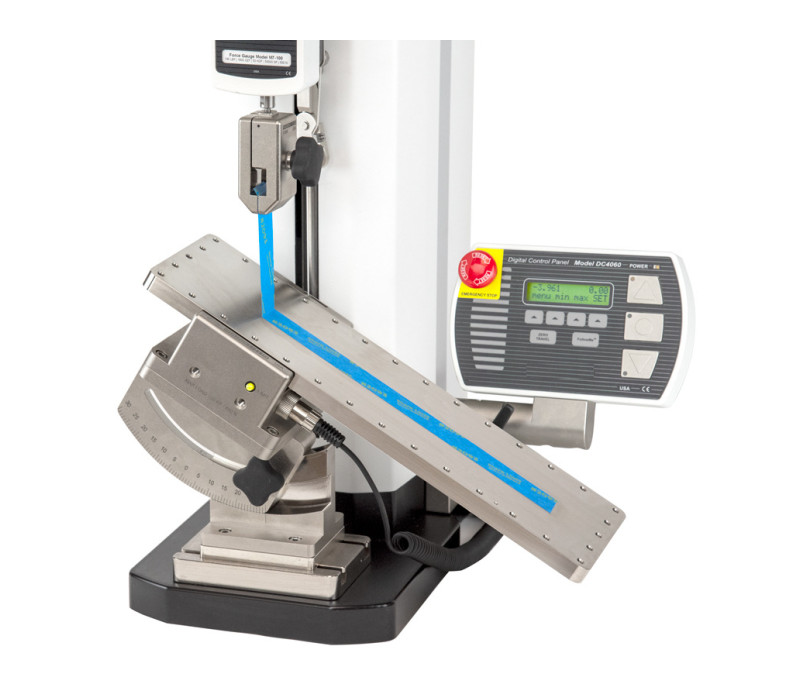

Vista lateral de la G1109 con el accesorio opcional de ángulo ajustable AC1079.

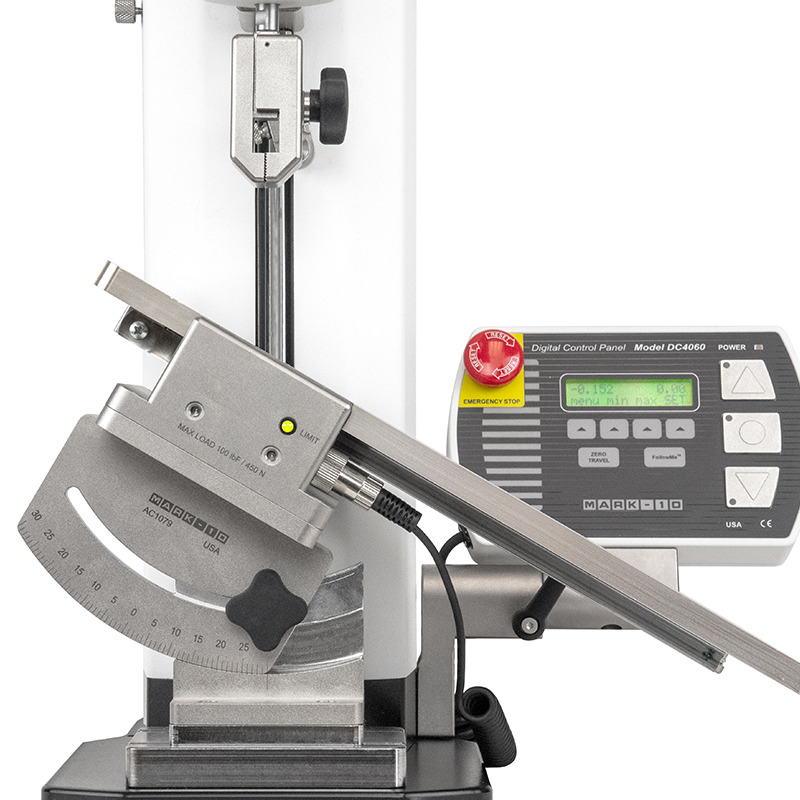

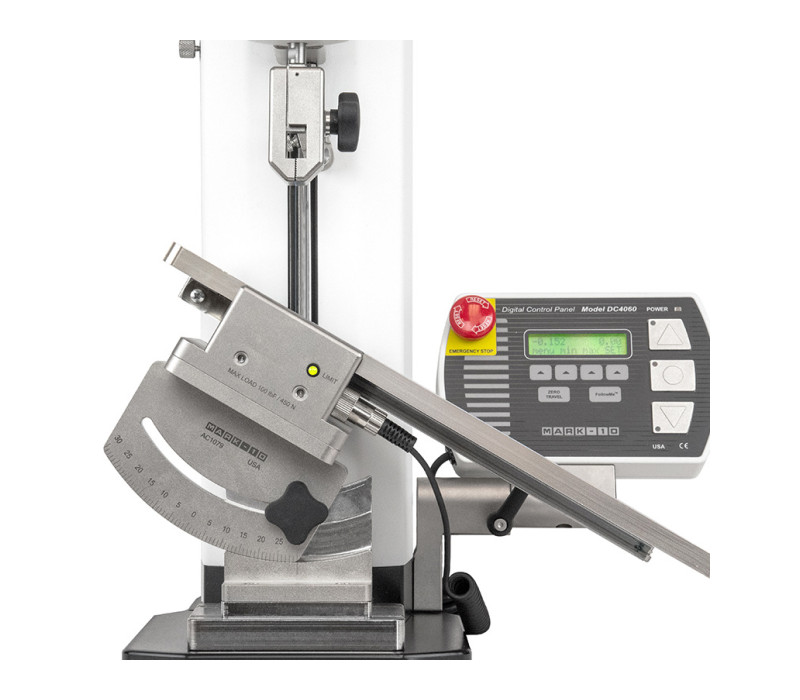

Vista lateral de la luminaria opcional de ángulo ajustable AC1079.

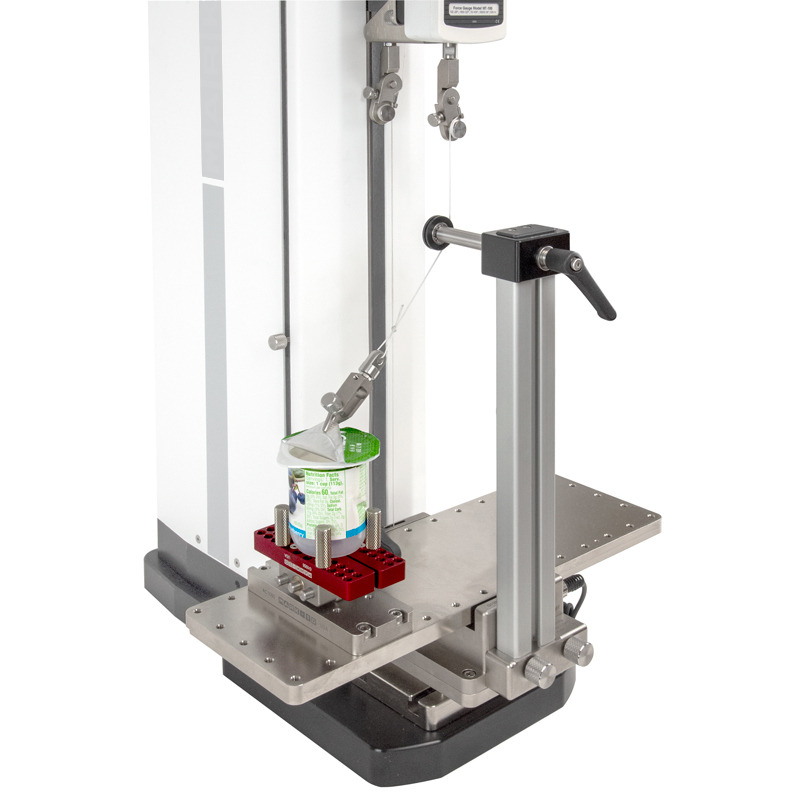

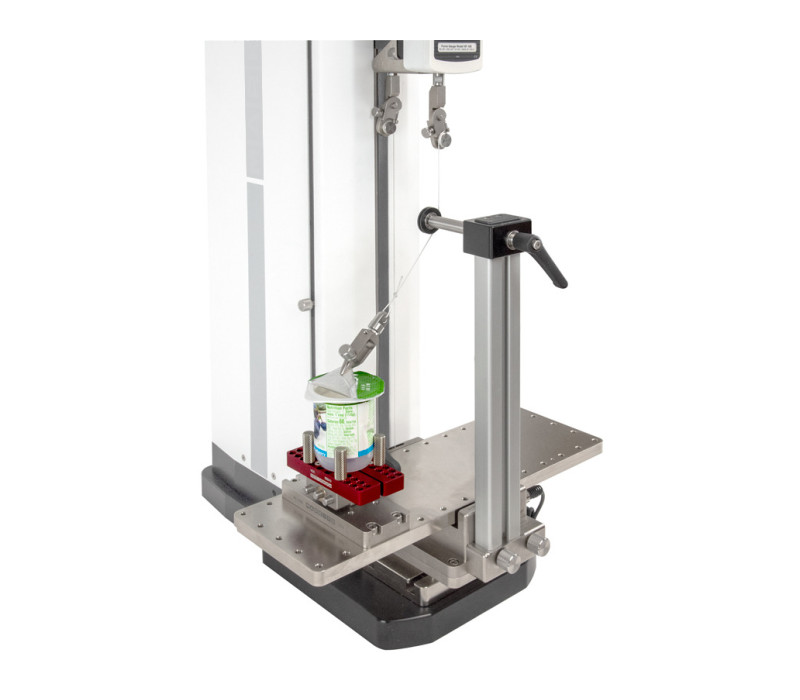

G1109 se muestra en una prueba de pelado con la fijación de ángulo ajustable AC1078 opcional, el agarre de botella G1058 y el adaptador de agarre AC1080. El agarre de componentes en miniatura G1003 fija la lengüeta de la lámina.

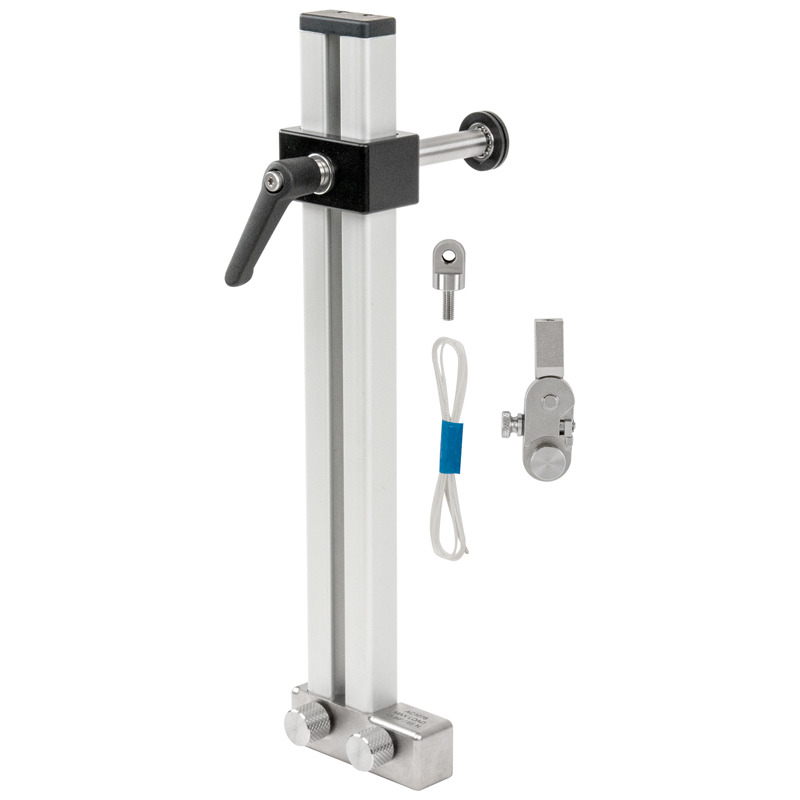

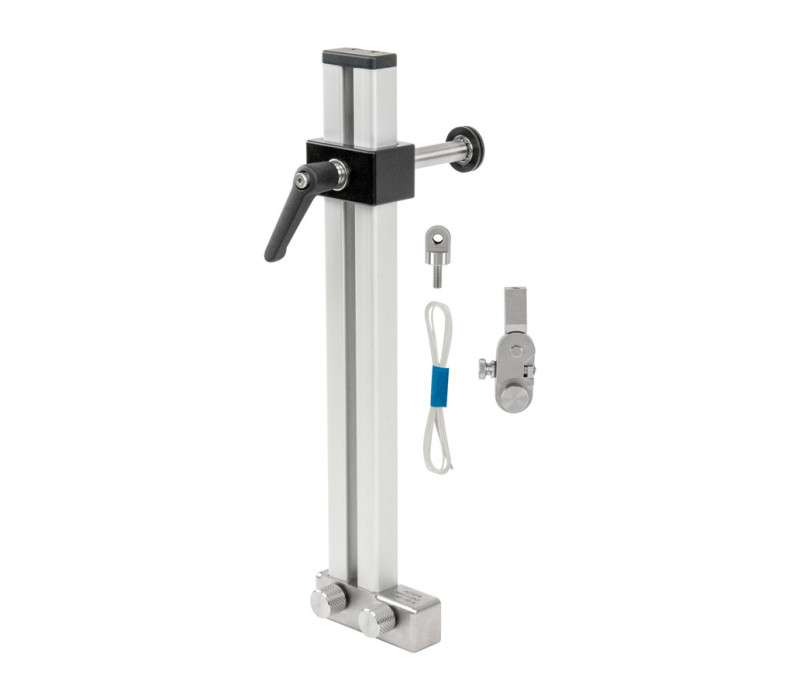

AC1078, tal como se entrega. Incluye un agarre de bola en miniatura G1078, cable y fijación 10-32M para un agarre de pelado.

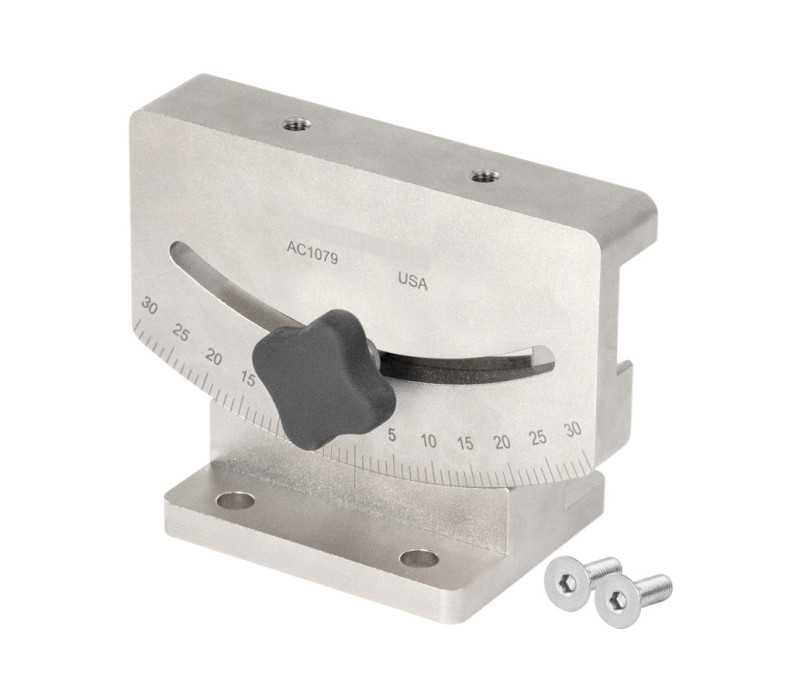

AC1079, tal como se entrega. Incluye accesorios de montaje para la fijación G1109 y el banco de pruebas ESM303.

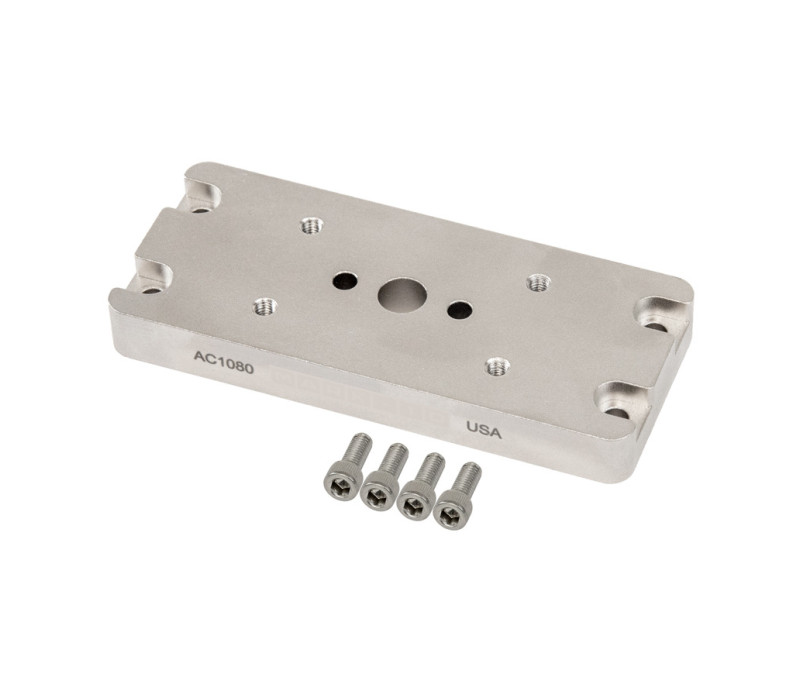

AC1080, tal como se presenta. Incluye tornillería de montaje para la placa de trabajo.

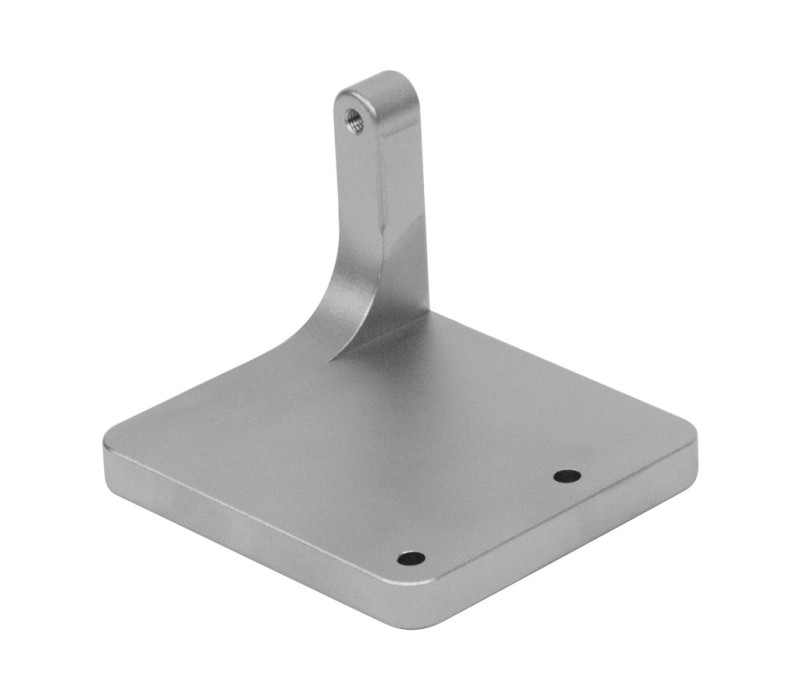

Adaptador AC1087, para conectar G1109 a ESM750(S) / ESM1500(S) / F755(S) / bancos de pruebas.

G1109

Name: G1109
SKU: 127376
Price: 1965.00 EUR

El dispositivo G1109 ha sido diseñado para facilitar el ensayo de pelado de una amplia gama de materiales, como cintas, películas, sellos de lámina, etc., de acuerdo con las normas ASTM D6862, D3330 y D903.
Presenta una capacidad máxima de 500 N y ofrece una distancia máxima de desplazamiento de la mesa de 210 mm.

Para una mayor versatilidad, tiene la opción de incorporar un soporte de ángulo ajustable (AC1079) que puede inclinar la fijación hasta ±30°. Alternativamente, hay disponible un adaptador de polea angular opcional (AC1078), que le permite ajustar el ángulo de tracción en cualquier punto entre 0° y 90°, todo ello manteniendo una mesa de trabajo nivelada. Esta configuración horizontal es especialmente adecuada para realizar ensayos de estanquidad en recipientes llenos y también puede aplicarse a ensayos de cintas y materiales.

Este dispositivo está equipado con un interruptor de fin de carrera integrado que detiene automáticamente el movimiento del travesaño del banco de pruebas cuando la mesa de trabajo ha alcanzado el final de su recorrido. Esta función es compatible con los bancos de pruebas de la serie F y el ESM303*,

*Ciertos bancos de pruebas requieren el adaptador AC1087.

No dude en ponerse en contacto con nosotros para obtener más información sobre este aparato o un sistema de ensayo completo.

€ 1.965,00

Pedir ahora

Mantiene un ángulo de 90° entre la mesa y la dirección de tracción.
El soporte de ángulo ajustable opcional inclina la luminaria hasta ±30°.
Adaptador opcional de ángulo ajustable de 0° a 90° con polea, conservando la orientación horizontal de la mesa. (fuerza máx.: 150N).
Conforme a las normas ASTM D6862, D3330, D903.
Amplia zona de trabajo con orificios de montaje roscados.

Y1 no header

Compatible con:

Bastidores de pruebas modelos F105, F305, F505.
Banco de pruebas motorizado modelo ESM303, cuando se utiliza un dinamómetro.
Modelos F755, F1505 marcos de prueba, y ESM1500LC, ESM1500SLC, ESM750LC, ESM750SLC marcos de prueba motorizados, cuando se utiliza adaptador AC1087.

No compatible con:

Banco de pruebas motorizado modelo ESM303, cuando se utiliza el kit de montaje de célula de carga / indicador AC1062.
Modelos ESM1500FG, ESM1500SFG, ESM750FG, ESM750SFG bancos de pruebas motorizados.

Vídeo

▶

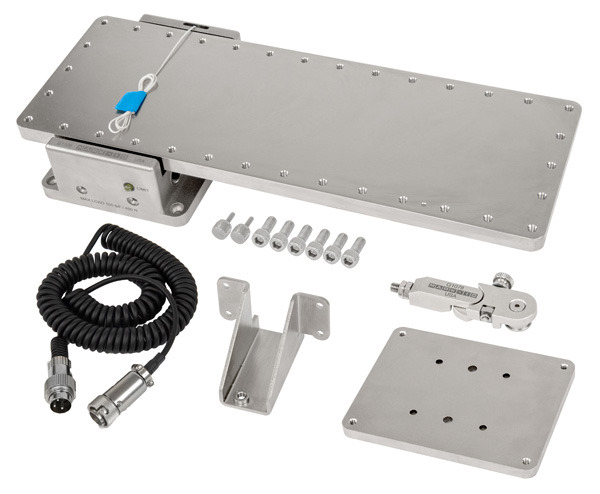

El banco de pruebas de pelado G1109 se distribuye con los siguientes elementos incluidos:

Accesorio G1109
Cable de fin de carrera
Soporte de cruceta
G1078 Empuñadura miniatura para bolardo
Adaptador para montaje en banco de pruebas
Material de montaje

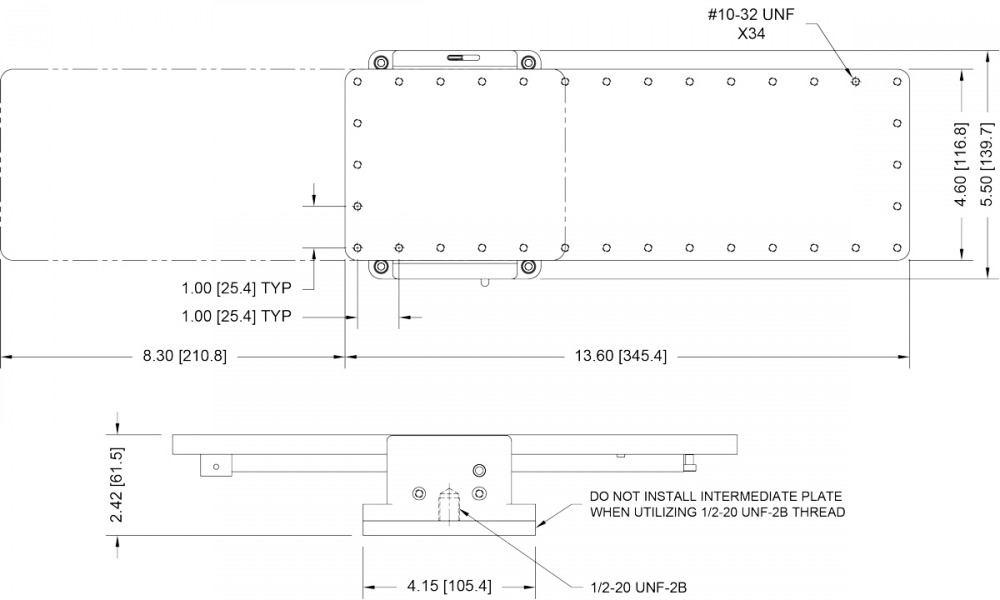

G1109 Fijación de pelado de 90º

Todas las medidas se indican en pulgadas y las medidas métricas en [mm] detrás.

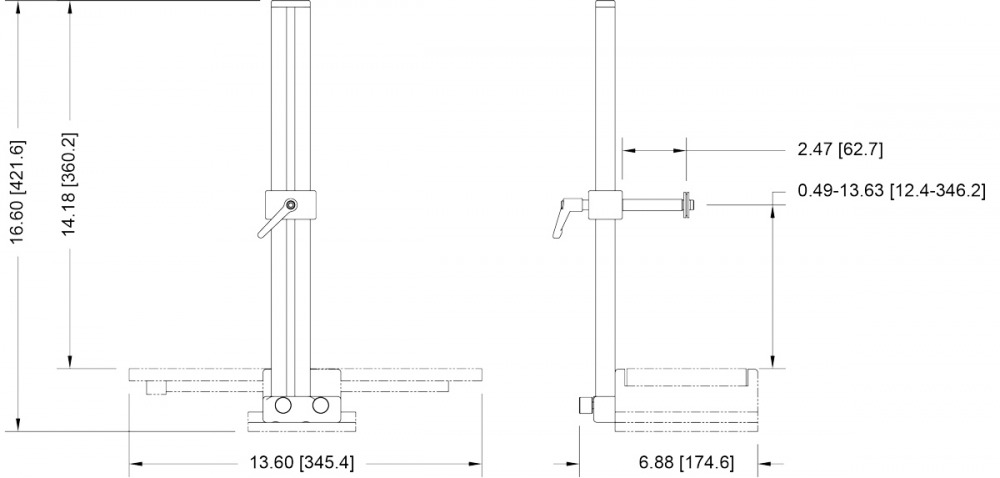

AC1078 Adaptador de polea

Todas las medidas se indican en pulgadas y las medidas métricas en [mm] detrás.

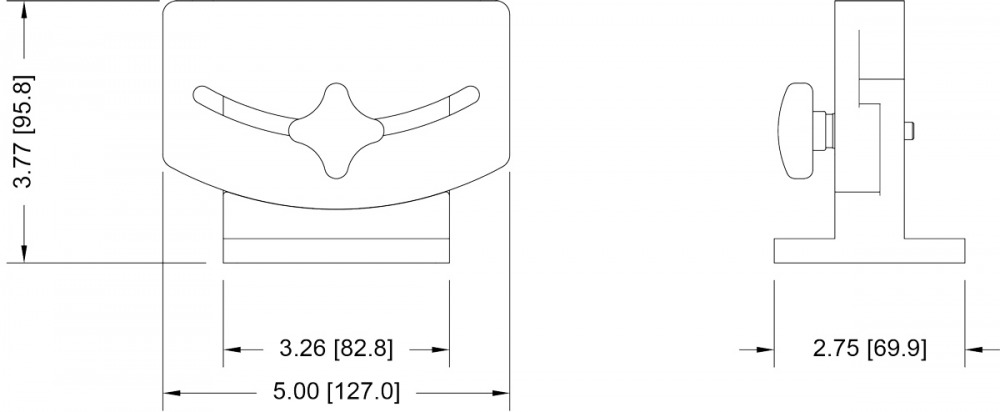

AC1079 Soporte de ángulo

Todas las medidas se indican en pulgadas y las medidas métricas en [mm] detrás.

Productos

Artículo	Producto	Precio	Cantidad	Acción
137296	G1109 90° Peel Test Fixture	€ 1.965,00

Accesorios

Artículo	Producto	Precio
137910	AC1078 - Adjustable Angle Pulley Adapter for G1109	€ 459,00
137909	AC1079 - Adjustable Angle Fixture for G1109	€ 505,00
137497	AC1080 - Adapter G1023 / G1058 Grip to G1109	€ 138,00
137911	AC1087 - Adapter G1109 to ESM750 / 1500 / F755 / F1505 Test Stand	€ 161,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
