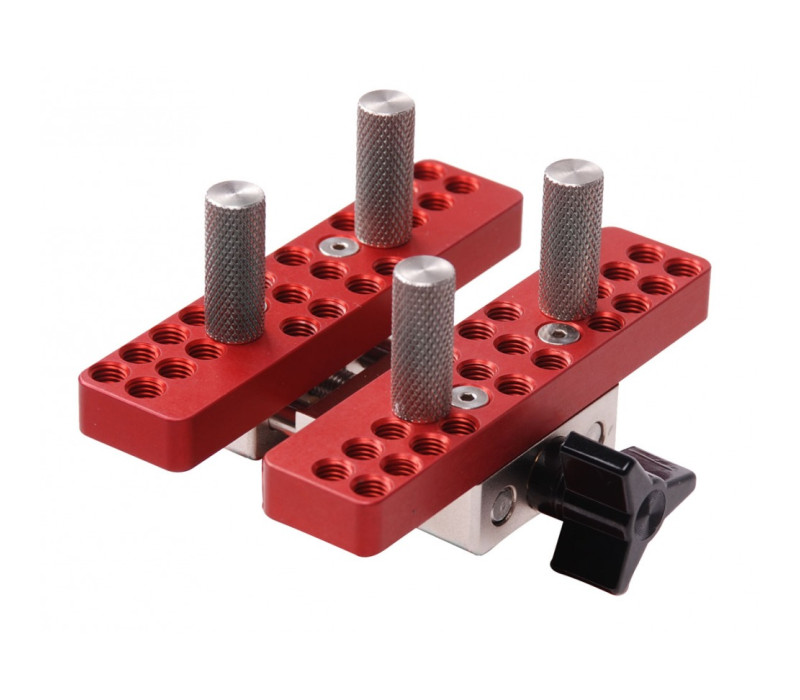

G1058 Tapón universal Grip

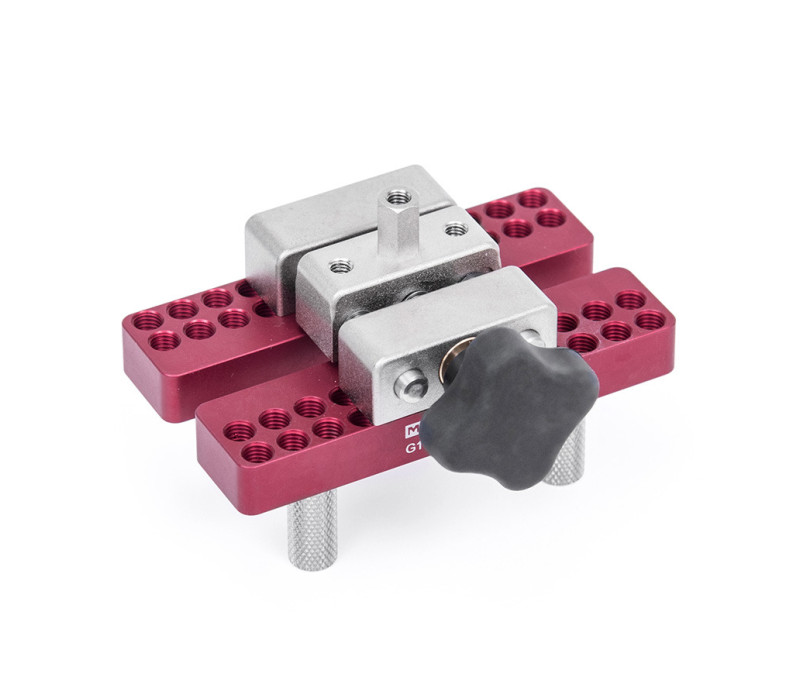

G1058 es una pinza universal para aplicaciones de ensayo de tracción y de torsión. Los postes metálicos dentados ajustables se adaptan a una gran variedad de formas y tamaños de muestras.

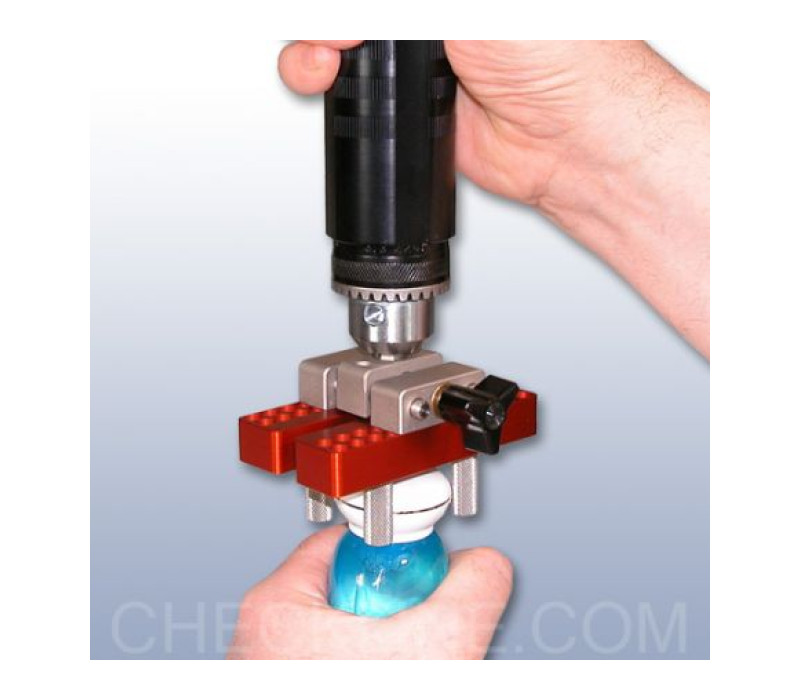

G1058 se muestra en una prueba manual de par de apriete de tapones de botellas.

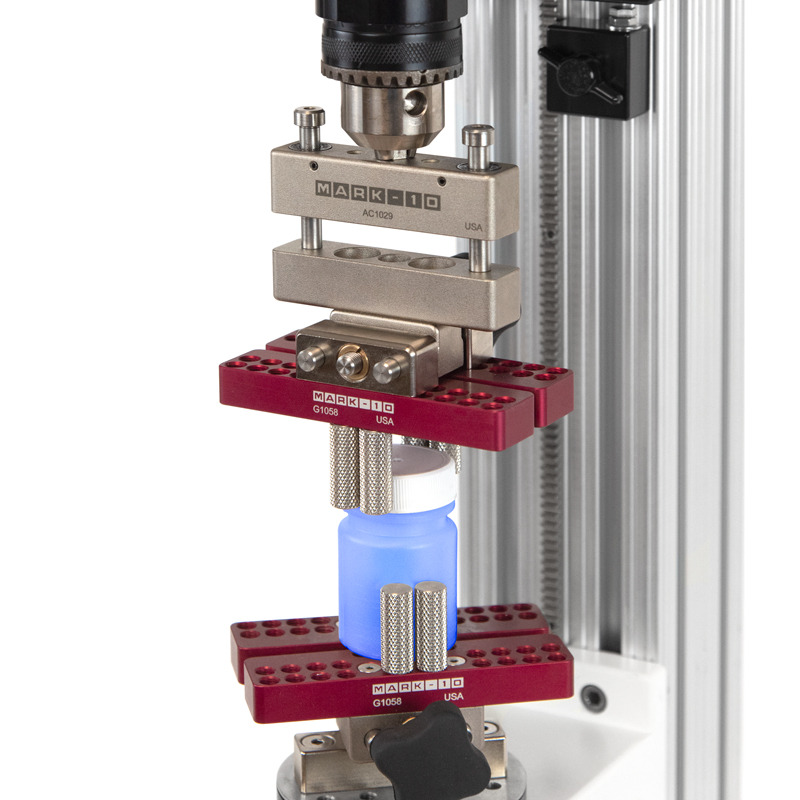

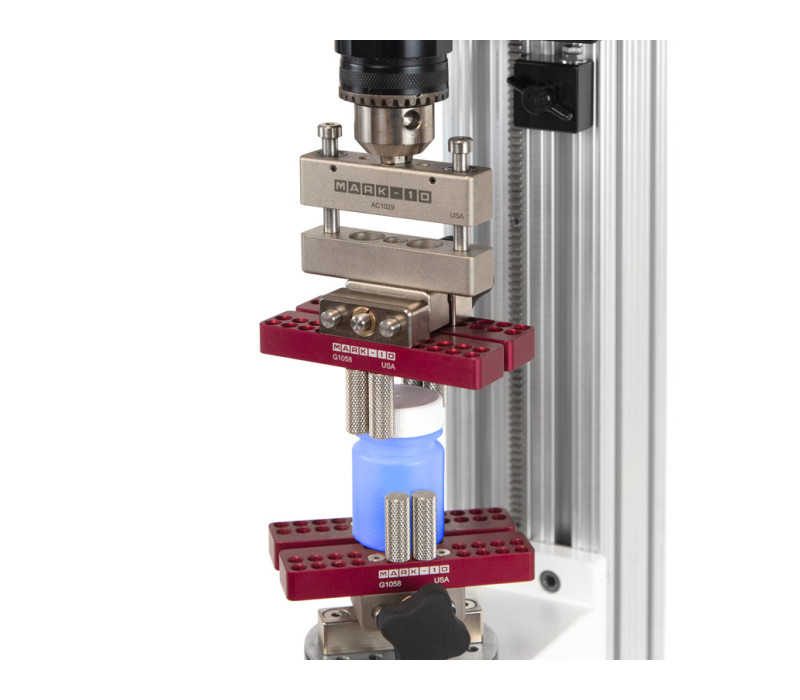

2x G1058 mostrado en una aplicación de prueba de torsión de tapón de botella en un banco de prueba de torsión

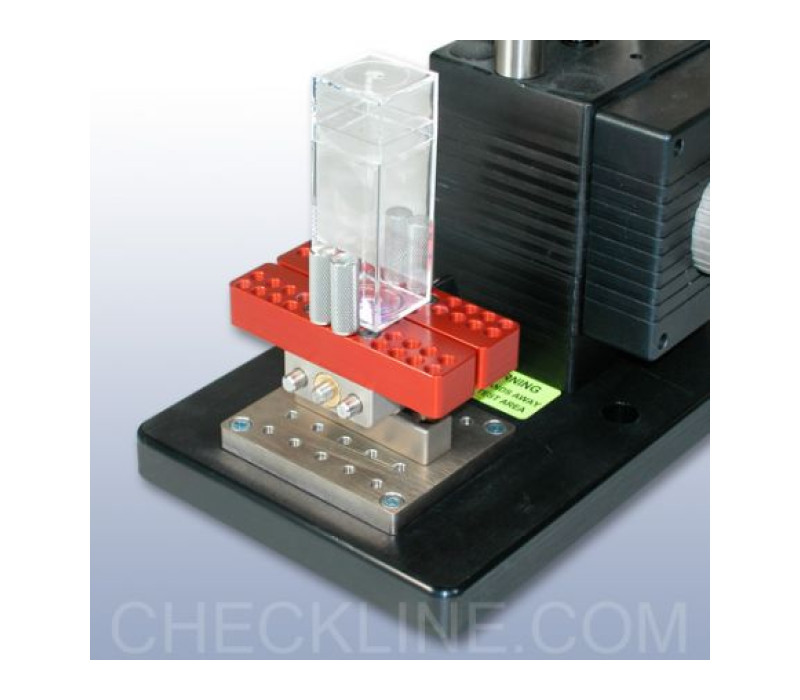

G1058 se muestra asegurando un contenedor rectangular, montado en un banco de pruebas Mark-10 mediante el adaptador G1055.

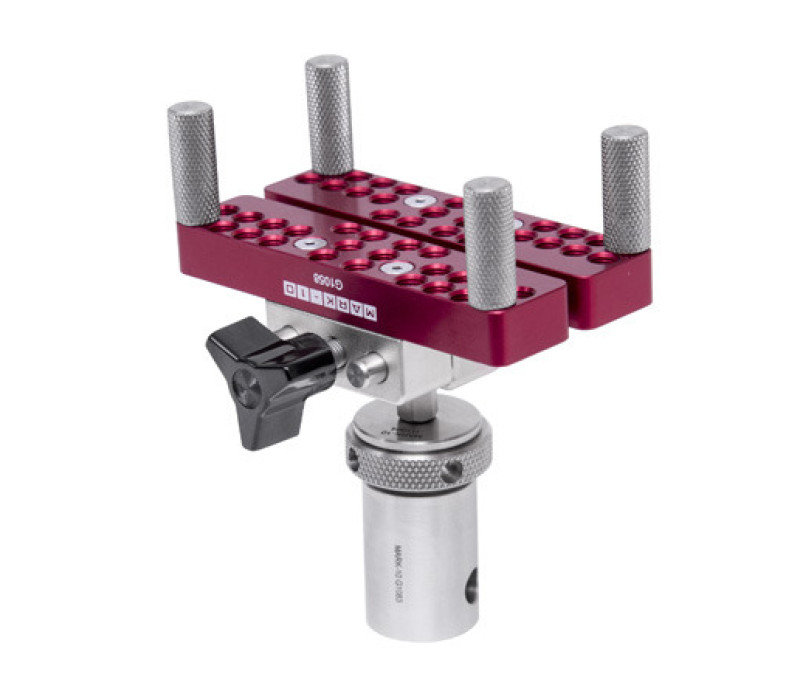

Los adaptadores de extremo de ojo son compatibles con varios bancos de pruebas, células de carga y dinamómetros

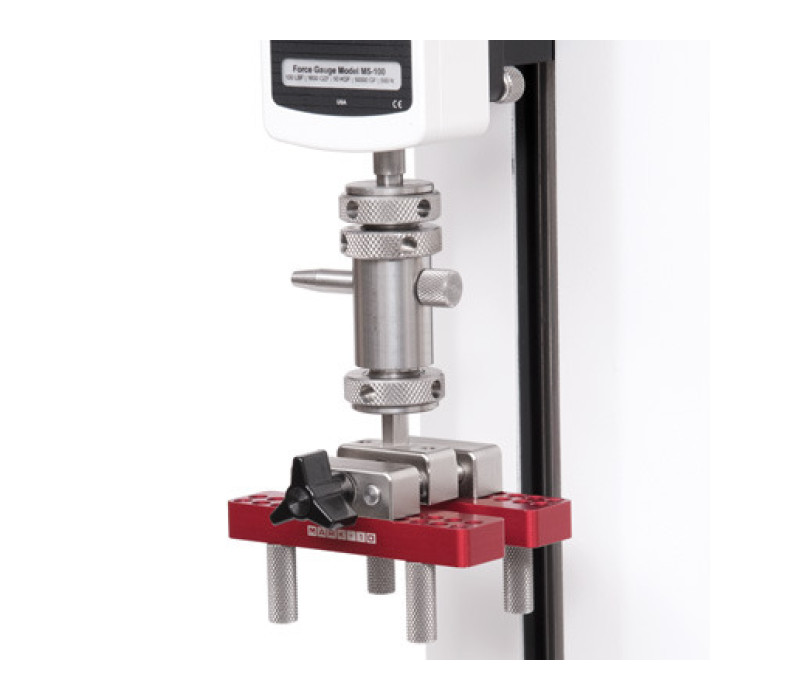

Los adaptadores de cambio rápido de los extremos de los ojetes permiten desmontar/instalar fácilmente la empuñadura, además de evitar la rotación.

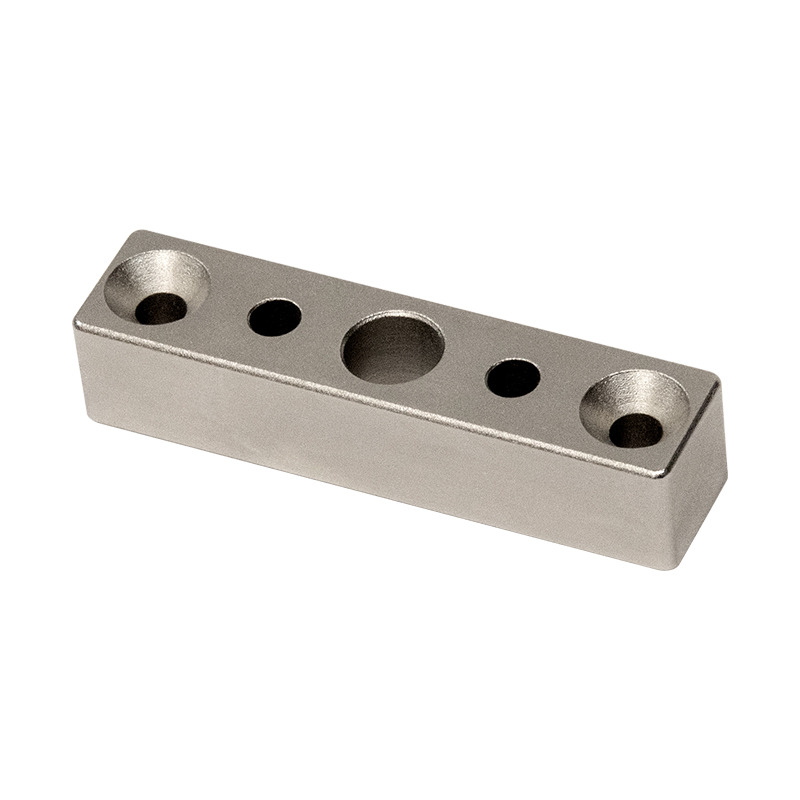

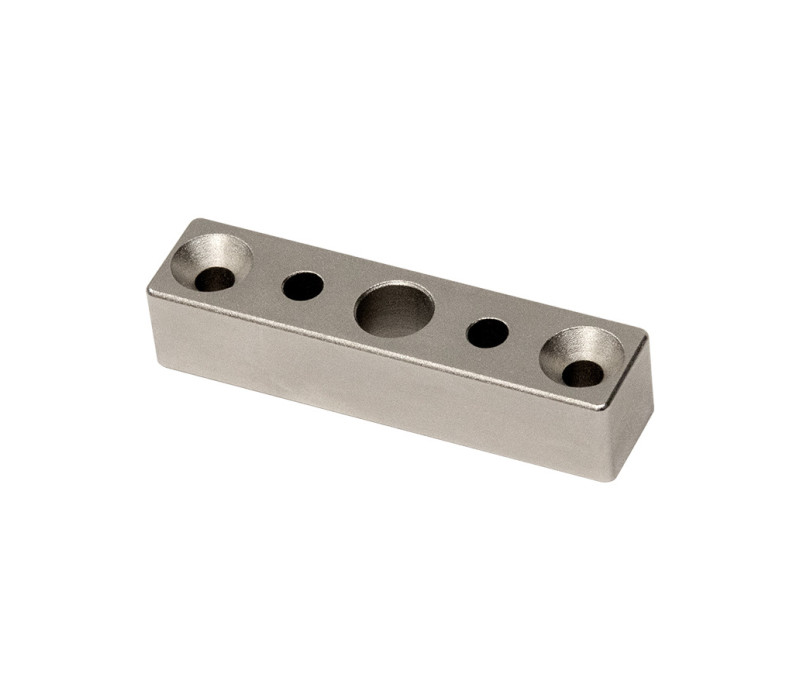

G1055 adapta el G1058 a muchos bancos de pruebas Mark-10

G1058 Tapón universal Grip

Name: G1058 Tapón universal Grip
SKU: 126624
Price: 436.00 EUR
Availability: PreOrder

La mordaza universal para tapones G1058 está diseñada como accesorio de sujeción para ensayos de torsión y tracción.
Aplicaciones típicas como ensayos de torsión de tapones de botellas, si se requiere con el Compensador Axial AC1029, o ensayos de tracción donde las muestras de ensayo se sujetan en una posición fija.
Esta mordaza puede utilizarse como mordaza fija y como mordaza móvil en una aplicación de ensayo.

La fijación consta de una sección de sujeción con un pomo engomado para apretar y aflojar un tornillo ACME.
El extremo comercial consta de 2 barras con una matriz de orificios roscados con postes de acero dentados que pueden colocarse en la posición que requiera la muestra de ensayo.
Al cerrar las mordazas se sujeta la muestra. El rango de sujeción de muestras es de 5,1 - 89,0 mm, la capacidad de par es de 11,3 Nm, y de 250 N para mediciones de fuerza.

Como opción hay disponibles 3 juegos de longitudes diferentes de postes de borde de goma, CT004/005/006.

La empuñadura puede utilizarse en combinación con un sensor de par (R50), el dinamómetro TT03 o en un banco de pruebas para ensayos de par o tracción.

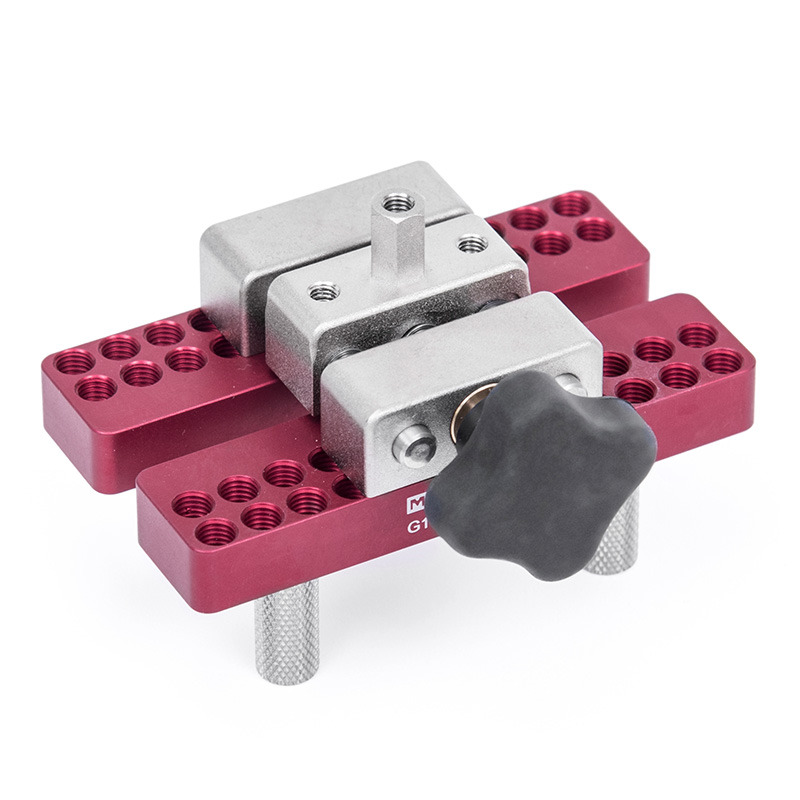

La empuñadura dispone de una cola hexagonal con rosca interna para permitir su uso en un portabrocas o para su montaje en un dinamómetro o en un banco de pruebas de fuerza.
Los adaptadores opcionales disponibles para montar la empuñadura G1058 son, entre otros, el G1055, para fijar la G1058 a la base de un banco de pruebas y el adaptador giratorio G1082.

Con esta empuñadura se incluye un perno M/M #10-32 con contratuercas.

€ 436,00

Pedir ahora

Los postes ajustables y el mecanismo de acción del tornillo de banco se adaptan a una amplia gama de formas y tamaños de muestras.
Puede utilizarse en aplicaciones de medición de par y fuerza
Funciona manualmente y en combinación con bancos de pruebas de par y fuerza
Juegos alternativos de postes (con bordes de goma) disponibles

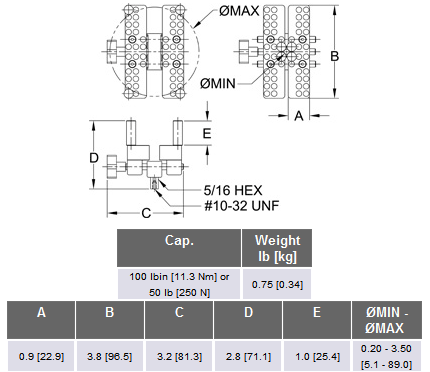

D1058 Empuñadura universal

Capacidad	Torsión: 11,3 Nm Fuerza: 250 N
Peso	290g

Productos

Artículo	Producto	Precio	Cantidad	Acción
131929	G1058 Cap grip, hex / #10-32F	€ 436,00

Accesorios

Artículo	Producto	Precio
130817	G1055 Adapter, G1053 to force test stand	€ 55,00

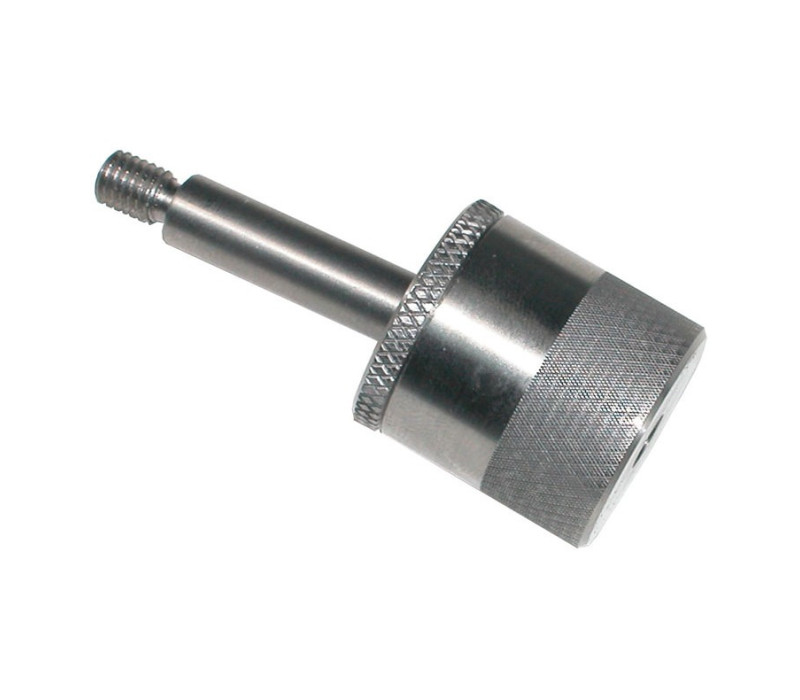

130807	G1018-1 Swivel adapter, #10-32M to #10-32F	€ 101,00
133638	CT004 Spare set of posts 1.25" for TT01 / R53, 4	€ 156,00
134250	CT005 Spare set of posts of 63mm for TT01 / R53, 4	€ 179,00
134251	CT006 Spare set of posts of 101mm for TT01 / R53, 4	€ 207,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
Solicitud de pedido especial

Ver carrito Finalizar compra

G1058 Tapón universal Grip

Características

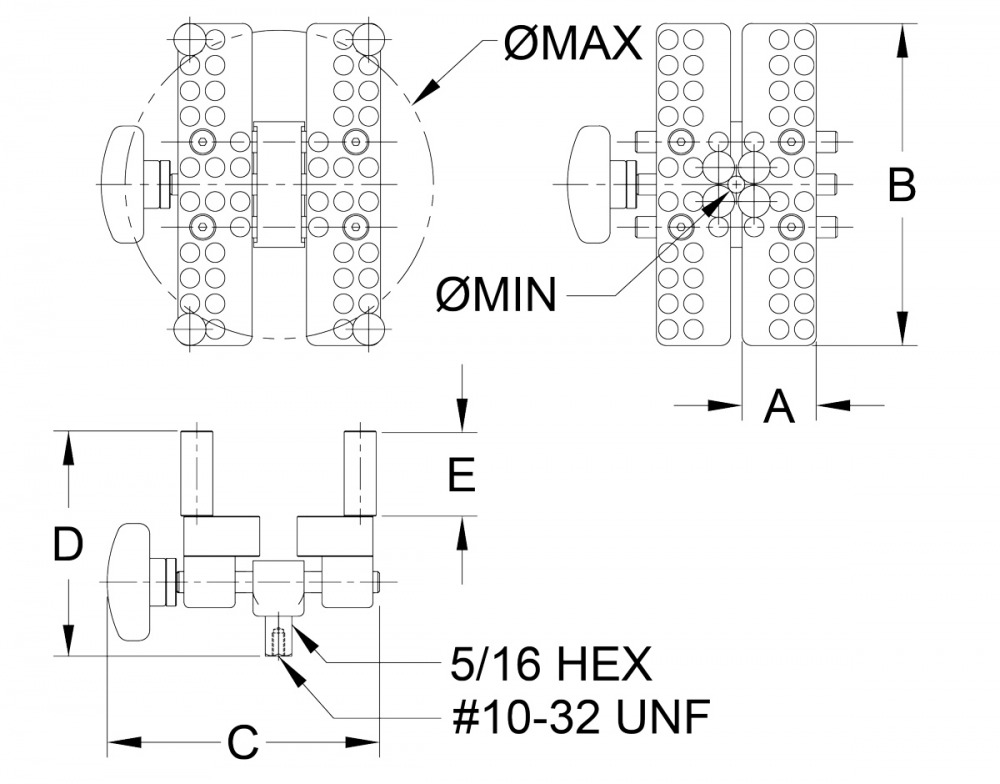

Dimensiones
