G1009 Placas de compresión

Platos de compresión de 51 mm y 76,8 mm de diámetro con superficie de compresión plana disponibles para diversas aplicaciones de ensayos de compresión.

Platos de compresión de 51 mm y 76,8 mm de diámetro con canales de ventilación

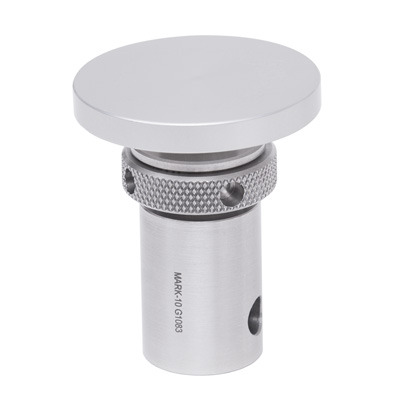

Compatible con adaptadores de extremo de ojo de cambio rápido que permiten una sencilla extracción/instalación de la empuñadura y también evitan la rotación.

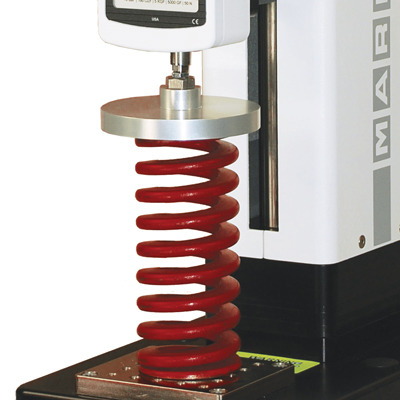

Plato de compresión G1009-1 mostrado en una aplicación típica de ensayo de muelles con un banco de pruebas ESM301 y un dinamómetro digital de la serie 5.

Los adaptadores de extremo de ojo son compatibles con una gran variedad de bancos de pruebas, células de carga y dinamómetros

G1009 Placas de compresión

Name: G1009 Placas de compresión
SKU: 126101

Los platos de compresión de aluminio G1009 están disponibles en dos versiones, una plana y otra con canales de ventilación, cada una en dos tamaños, 51 y 76,2 mm.

Estos platos de compresión de aluminio son ideales para probar muelles, espumas, cartones, latas de aerosol y otros materiales, como pruebas de presión de envases sellados.

G1009 y G1009-2 tienen una capacidad de compresión máxima de 1000 N, G1009-1 y G1009-3 tienen una capacidad de compresión máxima de 2500 N.
Hay varias opciones para conectar los platos de presión, directamente a un dinamómetro o banco de pruebas, con adaptador de rosca si es necesario, un adaptador giratorio o utilizando un adaptador de extremo de ojo.

G1009 y G1009-2 incluyen un tornillo prisionero M/M 10-32 con contratuercas.
G1009-1 y -3 incluyen un tornillo prisionero 5/16-18M/M con contratuercas.

Precio Desde € 50,00

Pedir ahora

Disponible en dos tamaños, 51 mm y 76,8 mm,
Disponible con y sin canales de ventilación
G1009 y G1009-2 incluyen un tornillo M/M 10-32 con contratuercas G1009-1 y -3 incluyen un tornillo M/M 5/16-18 con contratuercas
Compatible con diversos dinamómetros, sensores y bancos de pruebas

G1009 & G1009-2	Placa de compresión, 50 mm (2") de diámetro, incluye un espárrago 10-32 M/M con contratuercas G1009-2 es con canales ventilados
Capacidad	1000 N (200 lb)
Tamaño (P x A)	50 mm x 12.7 mm (2" x 0.5")
Peso	0,04 kg (0.08 lb)
Tornillo	10-32F
G1009-1 & G1009-3	Placa de compresión, 75 mm (3") de diámetro, incluye un espárrago 5/16-18 M/M con contratuercas G1009-3 es con canales ventilados
Capacidad	2500 N (500 lb)
Tamaño (D x H):	76.2 mm x 19 mm (3" x 0.75")
Peso	0,12 kg (0.27 lb)
Rosca:	5/16-18F

Productos

Artículo	Producto	Precio
130408	G1009 Compression plate, 5 cm dia., 1000N, #10-32F	€ 50,00
130799	G1009-1 Compression plate, 76mm dia., 5/16-18F	€ 82,00
136894	G1009-2 Compression plate, 2" dia. with vented channels, #10-32F	€ 72,00
136895	G1009-3 Compression plate, 3" dia. with vented channels, 5/16-18F	€ 109,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
