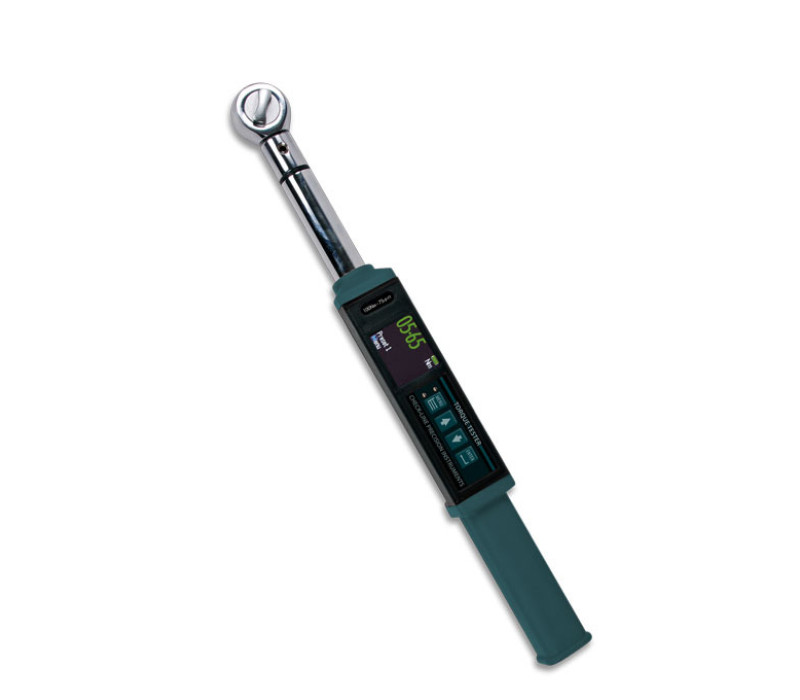

La llave dinamométrica digital de medición angular ETW-A está perfectamente diseñada para una medición angular exacta y precisa.
La ETW-A es adecuada para la auditoría de par y la aplicación de par. Como herramienta de precisión, es altamente exacta así como altamente repetible. Para la cohesión de la cartera de productos, la llave dinamométrica y angular utiliza la misma pantalla LED orgánica, teclado de membrana, interfaz de usuario y software de gestión de datos basado en PC que otros productos estándar dentro de esta gama de herramientas dinamométricas electrónicas. Además, el tiempo de formación se reduce al mínimo debido a la facilidad de uso de la propia herramienta.
La ETW-A dispone de alarmas visuales y acústicas que indican si el par de apriete es bueno o malo. Además, dispone de un indicador visual de duración de la batería, alarmas de aproximación al valor preestablecido, sobrecarga de la fijación, sobrecarga del rango y sobrecarga mecánica máxima.
Uso recomendado
Está diseñado específicamente para su uso en todos los entornos y aplicaciones industriales en los que se requiere una alta precisión y repetibilidad combinadas con un sistema completo de gestión y control de datos de par.
Características básicas
real.
La lectura de par comienza en el 5% de la capacidad máxima con una precisión del 1% a partir del 10% de la capacidad máxima (umbral hasta el span máximo).
-Modo de reposo: 5.000 horas, Modo operativo
-Utilizando sólo los modos de Par: Hasta 120 horas
-Uso de los modos Par y Ángulo: Hasta 60 horas
-Utilizando el modo inalámbrico opcional sólo con Torque Hasta 40 horas
-Uso del modo inalámbrico opcional con par y ángulo: 25 horas
Modos de funcionamiento
Los siguientes son los diferentes modos disponibles con la Llave Dinamométrica ETW-A:
Modo Idioma
Los idiomas de operación disponibles para el usuario son: Inglés, Chino, Francés, Alemán, Italiano, Polaco, Portugués, Ruso y Español.
Modo Unidad
Las siguientes unidades de medida están disponibles; Kgf.cm - kgf.m - cN.m - N.m - ozf.in - lbf.in - lbft.ft
Modo Fecha
Para ajustar la fecha, el mes y el año.
Modo Ajuste
Este modo permite al usuario establecer límites para el par + ángulo aplicado o medido. El operador puede elegir fijar los valores de par por % o tolerancia. Durante el funcionamiento, la pantalla OLED se iluminará en verde cuando se aproxime a la tolerancia preestablecida y cambiará a rojo si se supera.
El usuario puede elegir entre los siguientes modos de ajuste:
- Ajustar Par
- Fijar par y ángulo
- Ajustar sólo movimiento preestablecido
Modo Sólo Ángulo
En el Modo Sólo Ángulo, la lectura de par máximo permanecerá en la pantalla OLED cuando se retire la carga siempre que el par cargado esté por encima del umbral del 10% de la capacidad máxima. También se muestra el ángulo girado desde el 5% de la luz de la herramienta hasta la lectura de par máximo. El usuario tiene la opción de almacenar la lectura en la memoria. Si no es necesario almacenar la lectura, el usuario puede continuar con la siguiente tarea de medición.

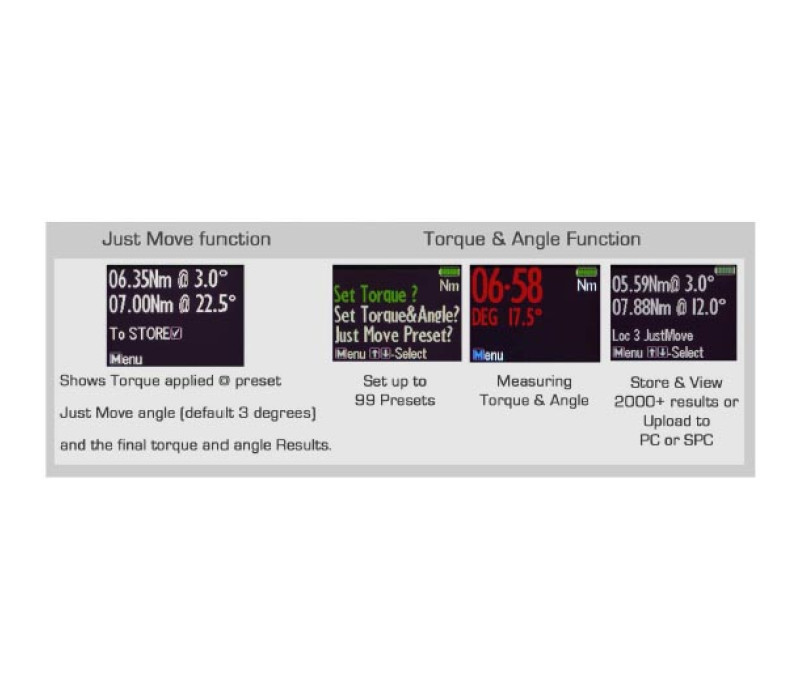

Modo Just Move
En el modo Just Move, el par registrado después de un número predefinido de grados (definido en el modo Set) permanecerá en la pantalla OLED cuando se retire la carga, siempre que el par cargado esté por encima del umbral del 10% de la capacidad máxima. También se mostrarán las mediciones del par final y del ángulo final. El usuario tiene la opción de almacenar la lectura en la memoria. Si no es necesario almacenar la lectura, el usuario puede continuar con la siguiente tarea de medición.
Modo Preselección
En el modo Preset, la lectura del par máximo permanecerá en la pantalla OLED cuando se retire la carga, siempre que el par cargado esté por encima del umbral del 10% de la capacidad máxima.
máximo.
Modo de recuperación
Este modo permite al usuario ver los datos de par y ángulo almacenados. Sólo se mostrarán las posiciones que contengan datos. Tenga en cuenta que a medida que se almacenan los datos, las ubicaciones se rellenan secuencialmente de 01 a 2094.
Modo Carga
Este modo permite al usuario cargar los datos de par almacenados. En el modo de carga, el controlador debe estar conectado a un PC que ejecute el software PC Front-End (PCFE) a través del puerto ISB del controlador y del PC.
Modo de borrado
Este modo permite al usuario borrar los datos almacenados de un rango individual de ubicaciones. Antes de borrar el intervalo seleccionado y como medida de seguridad, se preguntará al usuario si está seguro de que desea borrar los datos seleccionados.
de seguridad, se preguntará al usuario si está seguro de que desea borrar los datos seleccionados. Para ello, pulse el botón de confirmación.
Modo Comunicaciones
Este modo permite al usuario seleccionar el método de comunicación. El modelo estándar permite la comunicación por cable USB estándar con el software incluido. Para la comunicación por ASCII o BINARIA la llave necesitará modificaciones físicas previas.
Modelo | Rango | Drive | Optional | ||
ETW-A-10 | 1 - 10 N-m | 1/4" | 9x12 | 3/8" | |
ETW-A-20 | 2 - 20 N-m | 1/4" | 9x12 | 3/8" | |
ETW-A-50 | 5 - 50 N-m | 1/4" | 9x12 | 3/8" | |
ETW-A-100 | 10 - 100 N-m | 1/4" | 9x12 | 3/8" | |
ETW-A-200 | 20 - 200 N-m | 1/2" | 14x12 | ||
ETW-A-340 | 34 - 340 N-m | 1/2" | 14x12 | ||
ETW-A-600 | 60 - 600 N-m | 3/4", | 24x32 | ||
ETW-A-800 | 80 - 800 N-m | 3/4" | 24x32 | ||
ETW-A-1000 | 100 - 1000N-m | 3/4" | 24x32 | ||
ETW-A-1500 | 150 - 1500 N-m | 1" | 27x36 | ||

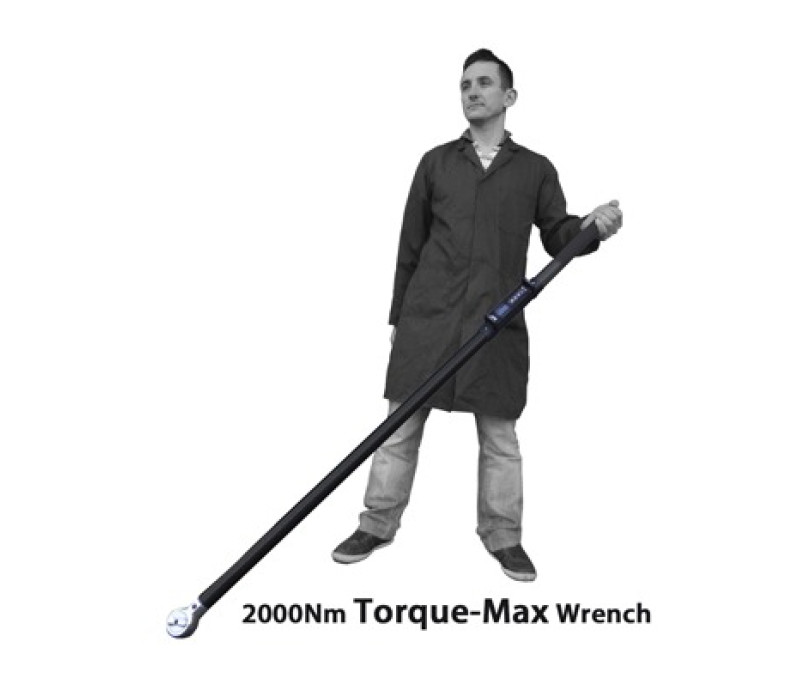

ETW-A-2000 | 200 - 2000 N-m | 1" | 27x36 | ||
Precisión | Torquímetro: CW - ±1% CCW - ±1% 10 - 100% de capacidad Ángulo: ± 0.5° |
Resolución | 0,01 N-m hasta 50 Nm 0,1 N-m hasta 999 Nm 1 N-m hasta 2000 Nm |
Frecuencia de muestra | 500 Hz (500 muestras/segundo) |
Frecuencia de actualización de la pantalla | 4 Hz (4 veces/segundo) |
Memoria | Más de 2000 lecturas. Salida USB |
Ajustes programables: | 99, a través del PC o del menú de la llave dinamométrica |
Salida de datos | USB, Bluetooth opcional Compatible con Windows Excel y SPC |
Comunicación PLC | Mediante transferencia ASCII o binaria |
Modos de funcionamiento | Pico retenido/ Seguimiento /ajuste/Just Move/ Solo ángulo |
Unidades seleccionables | Lb-in, Lb-ft, N-m, N-cm, Kgf-m, Kgf-cm, Oz-in |
Longitud | 410 mm / 0,85 kg (Rangos 10 - 135) 625mm / 1,3 kg (Rangos 150 - 400) 1,2 m / 4 kg (Rangos 500 de 1000) 1,6 m / 6kg (Rangos 1500 de 2000) |
Tipo de cabezal | Carraca bidireccional resistente |
Fuente de alimentación | Cuatro pilas AA |
Duración de las pilas | 180 horas |
Temperatura de funcionamiento | -10°C ~ 60°C |
Temperatura de almacenamiento | -20°C ~ 70°C |
Humedad | Hasta un 90% sin condensación |
Idiomas | Inglés, chino, francés, alemán, italiano, japonés, polaco, portugués, ruso, español, y otros bajo petición. |
Garantía | 1 Año |
