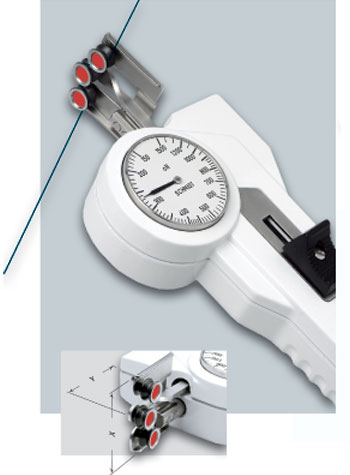

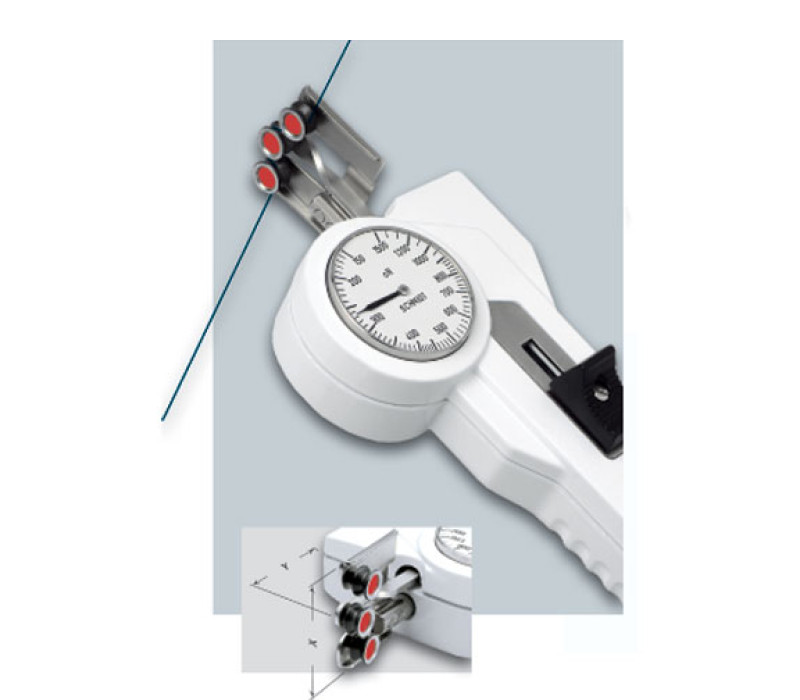

DXV Tensiómetro con cabezal de medición 90º de giro

Name: DXV Tensiómetro con cabezal de medición 90º de giro
SKU: 125915

Este diseño especial facilita la lectura cuando el diseño estándar dificulta la lectura del cuadrante. Para ello, el cabezal de medición se gira 90º.

Nota: Este modelo no incluye compensador de espesor de material.

Mejora la lectura cuando el modelo DXE hace difícil la lectura de la esfera.
El soporte especial para los dedos situado en la parte trasera minimiza el esfuerzo para mover el conjunto de rodillos exteriores
Los orificios de montaje incorporados permiten una instalación fija para la medición continua de la tensión
Cada instrumento se calibra individualmente para obtener la máxima precisión
Resistente carcasa de aluminio
Rodillos guía pequeños con ranura en V, montados sobre rodamientos de bolas
La guía del filamento y el mecanismo de desplazamiento de los rodillos garantizan una fácil adquisición del material en movimiento
Todo a la vista del operador:
- los rodillos guía
- el material medido
- las lecturas
Escala de Ø 41 mm
Se incluye certificado de conformidad 2.1 según la normativa DIN EN 10204
Disponible opcionalmente: Certificado de inspección 3.1 según la norma DIN EN 10204 con informe de calibrado

La entrega incluye:
Tensiómetro con maletín de transporte, manual de instrucciones.

Calibrado:	Según los procedimientos de fábrica SCHMIDT
Precisión:	±1% escala completa o ±1 graduación en escala
Diámetro de la escala:	41 mm
Rango de temperatura:	10-45ºC
Humedad atmosférica:	85% RH, máx.
Material de la carcasa:	Aluminio fundido
Dimensiones de la carcasa:	188 x 85 x 45 mm
Peso neto (bruto)	aprox. 470 g (1000 g)

Rangos de tensión

modelo	rango	Anchura del cabezal de medición X* aprox. mm	Cabezal de medición Longitud Y aprox. mm	Material de calibrado HMIDT**
DXV-50	10-50	38	38	PA: 0.12 mm Ø
DXV-120	20-120	38	38	PA: 0.12 mm Ø
DXV-200	20-200	38	38	PA: 0.12 mm Ø
DXV-400	20-400	38	38	PA: 0.20 mm Ø
DXV-1000	50-1000	40	38	PA: 0.30 mm Ø
DXV-1500	150-1500	40	38	PA: 0.30 mm Ø
DXV-2000	200-2000	40	38	PA: 0.50 mm Ø
Otros rangos de tensión disponibles bajo pedido. Otras unidades de medida disponibles, como g. * Anchura del conjunto del soporte ** Adecuado para el 95% de las aplicaciones - PA = Monofilamento de Poliamida Se recomienda un calibrado especial utilizando muestras facilitadas por el cliente, si el material de proceso difiere significativamente del material de calibrado SCHMIDT en diámetro, rigidez o forma. Para ello, se debe facilitar una muestra de material de unos 5 m.
