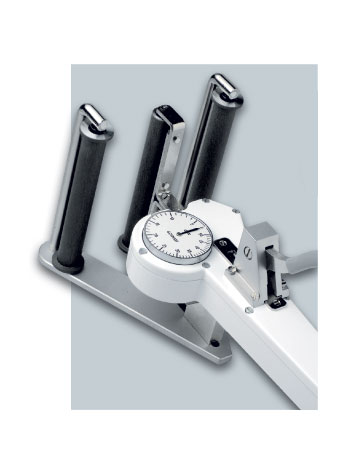

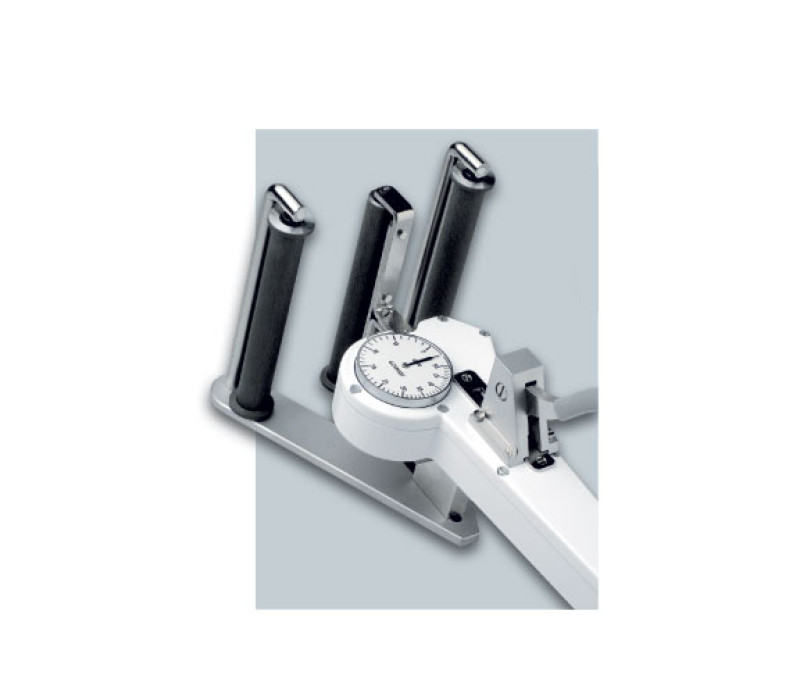

    DXR Medidor analógico de tensión para cintas y bandas

    Fabricado en Alemania Medidor mecánico analógico de tensión para cintas, bandas textiles, películas, láminas y otros materiales planos

    El DXR es un medidor mecánico portátil de tensión diseñado para medir la tensión durante el desplazamiento de cintas, bandas textiles, películas, láminas, haces de fibras y otros materiales planos similares.

    Los rodillos cilíndricos para cinta, apoyados en ambos lados, proporcionan una disposición de medición robusta, mientras que los rodillos guía exteriores de doble brida ayudan a guiar el material durante su desplazamiento. El mecanismo de desplazamiento de los rodillos facilita la introducción y retirada del material durante la medición.

    La anchura de los rodillos se selecciona en función del material que se vaya a medir. El DXR está disponible con rodillos de 50 mm o 100 mm. La anchura deseada se especifica al solicitar presupuesto y los rodillos no son intercambiables por el usuario.

    Nota práctica: El DXR no incluye una guía de filamento independiente ni compensador del espesor del material.

    • Esfera analógica mecánica con respuesta rápida a cambios y fluctuaciones de tensión
    • Rodillos guía exteriores de doble brida, apoyados en ambos lados, para ayudar a guiar el material durante su desplazamiento
    • Rodillos para cinta montados sobre rodamientos de bolas para un desplazamiento fluido del material
    • Mecanismo de desplazamiento de los rodillos que facilita la introducción y retirada del material
    • Rodillos guía, material medido y lectura de tensión permanecen visibles para el operario
    • Cada instrumento se calibra individualmente según el procedimiento de fábrica
    • Esfera analógica de 41 mm para una lectura directa y clara
    • Carcasa robusta de aluminio fundido a presión
    Contenido del envío
    • Medidor de tensión DXR (equipado con la palanca especial Code L en los modelos -L)
    • Maletín de transporte
    • Manual de instrucciones en inglés o alemán
    • Certificado de conformidad con el pedido 2.1 conforme a EN 10204
    Rangos de mediciónDXR-2000: 200–2000 cN
    DXR-5000: 400–5000 cN
    DXR-10K-L: 2,5–10 daN
    DXR-20K-L: 5–20 daN
    DXR-30K-L: 5–30 daN
    DXR-50K-L: 5–50 daN
    Anchura del cabezal de mediciónDXR-2000 / DXR-5000 / DXR-10K-L: 135 mm
    DXR-20K-L / DXR-30K-L / DXR-50K-L: 200 mm
    Anchura de los rodillos50 o 100 mm
    Material de los rodillosAluminio con recubrimiento duro
    Velocidad lineal máxima1000 m/min
    CalibraciónSegún el procedimiento de fábrica
    Precisión±1 % del fondo de escala o ±1 división de escala
    Diámetro de la esfera41 mm
    Rango de temperatura10–45 °C
    Humedad relativa85 % HR máx.
    Material de la carcasaAluminio fundido a presión
    Dimensiones de la carcasa188 × 85 × 45 mm (L × An × Al)
    Peso neto (bruto)Aprox. 980 g (2200 g)

    Opciones

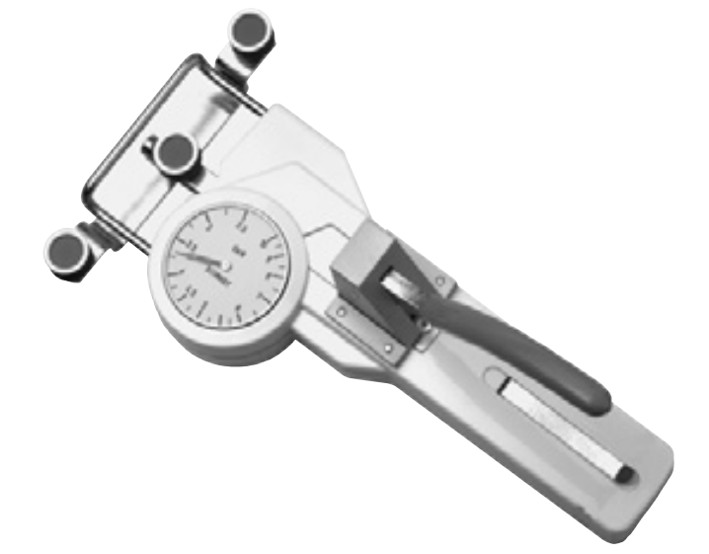

    Code L palanca especial

    Reduce la fuerza necesaria para mover los rodillos guía exteriores al introducir o retirar el material con tensiones más elevadas. Viene montada de serie en los modelos DXR-10K-L, DXR-20K-L, DXR-30K-L y DXR-50K-L; está disponible bajo pedido para los DXR-2000 y DXR-5000.

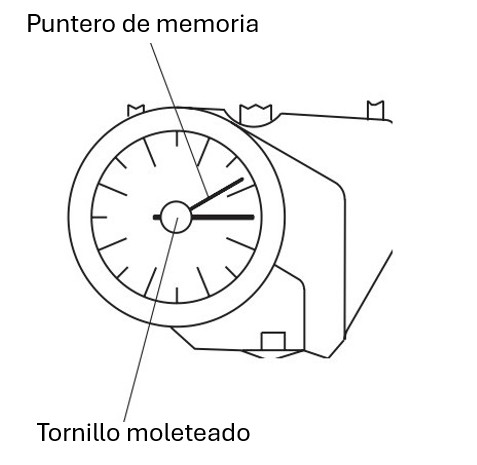

    Code M aguja de memoria

    Conserva el valor máximo medido (PEAK). Disponible bajo pedido.

    Code CF revestimiento Topocrom® para rodillos

    Revestimiento especial de los rodillos para fibra de carbono. Disponible con rodillos de 50 mm; 100 mm bajo pedido.

    Otros materiales y revestimientos de rodillos

    Otros materiales y revestimientos de rodillos, incluido el revestimiento antiadherente Code AH, están disponibles bajo pedido.

    Certificado de inspección 3.1 conforme a EN 10204

    Certificado de inspección 3.1 con informe de calibración disponible bajo pedido.

    Anchura de los rodillos

    Todos los modelos DXR están disponibles con rodillos de 50 mm o 100 mm de ancho. Indique la anchura de los rodillos que necesita al solicitar un presupuesto.

    ModeloRango de mediciónAnchura del cabezal de mediciónAnchura de los rodillos
    DXR-2000200–2000 cN135 mm50 mm o 100 mm
    DXR-5000400–5000 cN135 mm50 mm o 100 mm
    DXR-10K-L2,5–10 daN135 mm50 mm o 100 mm
    DXR-20K-L5–20 daN200 mm50 mm o 100 mm
    DXR-30K-L5–30 daN200 mm50 mm o 100 mm
    DXR-50K-L5–50 daN200 mm50 mm o 100 mm

    El recubrimiento Topocrom con código CF para fibra de carbono se suministra con rodillos de 50 mm; los rodillos de 100 mm están disponibles bajo pedido. Otros recubrimientos de rodillos están disponibles bajo pedido.

    Pedir ahora

    Productos
    Artículo Producto Precio  Cantidad Acción
    139346DXR-2000_Medidor analógico de tensión 200-2000 cN
    137297DXR-5000_Medidor analógico de tensión 400-5000 cN
    135503DXR-10K-L_Medidor analógico de tensión 2,5-10 daN
    135504DXR-20K-L_Medidor analógico de tensión 5-20 daN
    135401DXR-30K-L_Medidor analógico de tensión 5-30 daN
    137298DXR-50K-L_Medidor analógico de tensión 5-50 daN
    Accesorios
    Artículo Producto Precio  Cantidad Acción
    136966Code EM1_Calibración a partir de una muestra facilitada por el cliente
    130472Code L_Palanca especial
    130570Code M_Aguja de memoria
    133877100 mm_Rodillos de aluminio con recubrimiento duro - 1000 m/min
    13326150 mm_Rodillos de aluminio con recubrimiento duro - 1000 m/min
    133421Código CF Recubrimiento especial Topocrom® para fibra de carbono
    140726CIC-E-TENSION_Certificado de calibración para instrumentos nuevos € 94,00

    Todos los precios mostrados excluyen el IVA y los gastos de envío.
    Disponibilidad:
    Disponible: 1 - 3 días ,
    Plazo de entrega: 1 - 3 semanas. ,
    Solicitud de pedido especial
