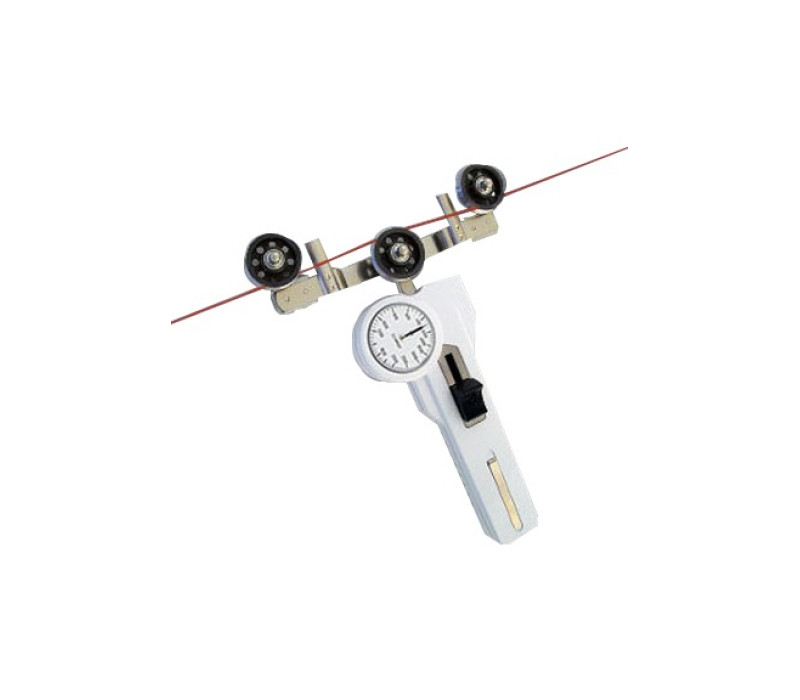

DXL Tensiómetro con rodillos grandes para minimizar la desviación del material

DXL Tensiómetro con rodillos grandes para minimizar la desviación del material

Para cables de fibra óptica y tubos amortiguadores de hasta 8 mm máx.

Modelo especial con rodillos grandes para minimizar la flexión de materiales como fibras ópticas, de carbono y técnicas.

Los filamentos frágiles como la fibra óptica y otras fibras técnicas pueden requerir diámetros de rodillo grandes y una amplia separación entre rodillos.

Nota: Este modelo no incluye un compensador de espesor de material.

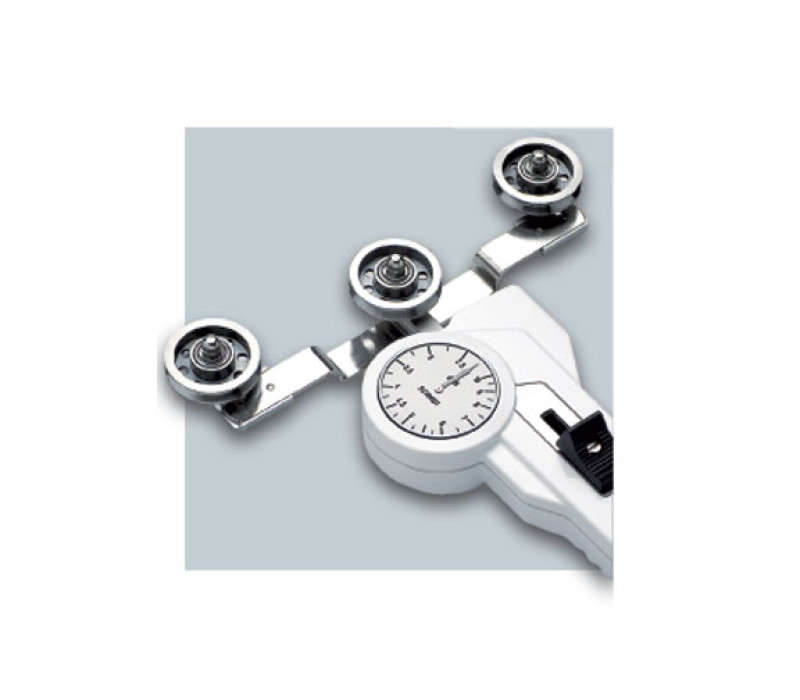

Rodillos guía grandes, ranurados en V o en U, con 30 mm de diámetro de ranura, montados sobre rodamientos de bolas
Configuraciones personalizadas disponibles
Rodillos guía con ranura en V o en U montados sobre rodamientos de bolas
41 mm Ø de escala
Se incluye certificado de conformidad 2.1 según la norma DIN EN 10204
El amplio radio de curvatura garantiza una manipulación cuidadosa del material medido
Todo a la vista del operador:
- los rodillos guía
- el material medido
- las lecturas
Cada instrumento se calibra individualmente para obtener la máxima precisión
Disponible opcionalmente: Certificado de inspección 3.1 según DIN EN 10204 con informe de calibrado

La entrega incluye:
Tensiómetro con maletín de transporte, manual de intrucciones

Calibrado:	De conformidad con el procedimiento de fábrica SCHMIDT
Precisión:	±1% escala completa o ±1 graduación en escala
Diámetro:	41 mm
Rango de temperatura:	10-45ºC
Humedad atmosférica:	85% RH, máx.
Material de la carcasa:	Aluminio fundido
Dimensiones de la carcasa:	188 x 85 x 45 mm
Peso neto (bruto)	aprox. 640 g (1100 g)

Rangos de tensión

modelo	rango	Cabezal de medición	Calibrado SCHMIDT
DXL-2000	200-2000	235	PA: 2,3 mm Ø o muestra de cliente
DXL-5000	400-5000	235	PA: 2,3 mm Ø o muestra de cliente
DXL-10K	2.5-10 daN	288	PA: 4,8 mm Ø o muestra de cliente
Otros rangos de tensión disponibles bajo pedido. Otras unidades de medida disponibles, como g y kg. * Distancia exterior entre rodillos guía exteriores ** Adecuado para el 95% de las aplicaciones - PA = Monofilamento de Poliamida Se recomienda una calibración especial utilizando muestras suministradas por el cliente, si el material de proceso difiere significativamente del material de calibración SCHMIDT en diámetro, rigidez o forma. Para ello debe suministrarse una muestra de material de unos 5 m.

Productos

Artículo	Producto	Precio	Cantidad	Acción
130454	DXL-2000 Tension Meter 200-2000cN
130399	DXL-5000 Tension Meter 400-5000cN
133307	DXL-10K Tension Meter 2,5-10daN

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
Solicitud de pedido especial
