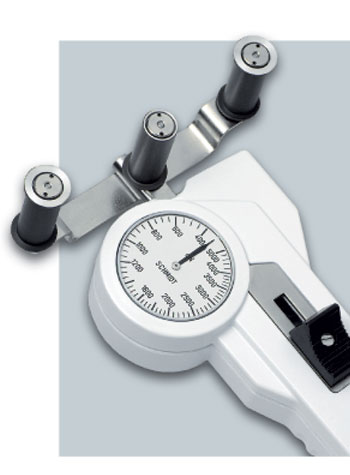

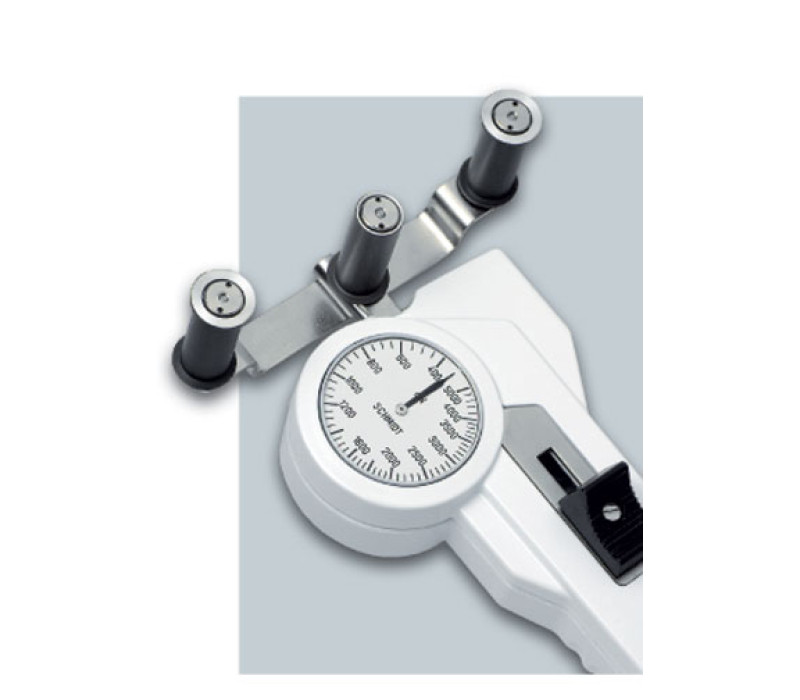

DXB Tensiómetro con rodillos cilíndricos orientados hacia el operario

Name: DXB Tensiómetro con rodillos cilíndricos orientados hacia el operario
SKU: 125920

Medidor de tensión para medir todo tipo de cintas y bandas, como cintas textiles, películas, láminas, haces de fibras, etc.

Al seleccionar el instrumento para su aplicación específica, tenga en cuenta que:
1. Los rodillos de diferentes anchos no son intercambiables por el usuario.
2. 2. La anchura del rodillo debe coincidir con la anchura del material a medir. De lo contrario, pueden producirse resultados de medición incorrectos y el instrumento puede resultar dañado.

SCHMIDT tiene la solución a cualquier problema de medición de tensión. Por favor, contacte con nosotros para analizar los requisitos de su aplicación.

Para ayudarle a seleccionar el medidor de tensión adecuado para su caso específico, por favor facilítenos:

Tipo y dimensiones del material a medir
Rango de tensión previsto
Muestra de material de unos 5 m

Nota: Este modelo no incluye compensador de espesor de material ni guía de filamento.

Rodillos guía exteriores de doble pestaña con varias anchuras, de 7 mm a 50 mm (rodillos de una sola brida opcionales)
Los orificios de montaje incorporados permiten una instalación fija para la medición continua de la tensión
Rodillos de cinta montados sobre rodamientos de bolas
Escala 41mm Ø
Cada instrumento se calibra individualmente para obtener la máxima precisión
Soporte especial para los dedos situado en la parte trasera reduce el esfuerzo para mover el rodillo exterior
Todo a la vista del operador - los rodillos guía - el material medido - las lecturas
Resistente carcasa de aluminio
Se incluye certificado de conformidad con el pedido 2.1 según la norma DIN EN 10204

Se distribuye en un kit:
Tensiómetro con maletín de transporte, instrucciones de uso.

Calibrado:	Según procedimiento de fábrica SCHMIDT
Precisión:	±1% escala completa o ±1 graduación en escala
Diámetro de escala:	41 mm
Rango de temperatura:	10-45ºC
Humedad atmosférica:	85% RH, máx.
Material de la carcasa:	Aluminio fundido
Dimensiones de la carcasa:	188 x 85 x 45 mm
Peso neto (bruto):	aprox. 520 g (1300 g)

DXB Ficha Técnica

Rangos de tensión

modelo	Rangos
DXB-50	10-50 cN	55	7
DXB-120	20-120 cN	55	7,10,15,20,30
DXB-200	20-200 cN	55	7,10,15,20,30
DXB-400	20-400 cN	55	7,10,15,20,30
DXB-1000	100-1000 cN	55	7,10,15,20,30,36,41,50
DXB-2000	200-2000 cN	117	7,10,15,20,30,36,41,50
DXB-5000	400-5000 cN	117	7,10,15,20,30,36,41,50
DXB-10K	2.5-10 daN	117	7,10,15,20,30,36,41
DXB-20K-L	5-20 daN	167	7,10,15,20,30
Otros rangos de tensión, anchos de cabezal de medición y calibraciones de recorrido del material disponibles bajo pedido. Otras unidades de medida disponibles, como g o kg. * Material de calibrado SCHMIDT cinta textil o film, dependiendo del rango de tensión y ancho del rodillo. ** Distancia exterior entre rodillos guía exteriores Se recomienda un calibrado especial utilizando muestras proporcionadas por el cliente, si el material de proceso difiere significativamente del material de calibrado SCHMIDT en diámetro, rigidez o forma. Para ello debe facilitarse una muestra de material de unos 5 m.

Productos

Artículo	Producto	Precio	Cantidad	Acción
135263	DXB-50-7 Tension Meter with 7mm roller width
133836	DXB-400-7 Tension Meter with 7mm roller width
134955	DXB-400-15 Tension Meter with 15mm roller width
132791	DXB-1000-7 Analog Tension Meter 100-1000 cN - 7 mm Rollers
130225	DXB-1000-20 Tension Meter with 20mm roller width
140275	DXB-1000-30 Tension Meter with 30mm roller width
139491	DXB-1000-50 Tension Meter with 50mm roller width
134195	DXB-2000-10 Tension Meter with 10mm rollers
138866	DXB-2000-20 Tension Meter with 20mm rollers
134987	DXB-2000-36 Tension Meter with 36mm rollers
133770	DXB-2000-50 Tension Meter with 50mm rollers
133256	DXB-5000-15 Tension Meter with 15mm roller width
130466	DXB-5000-20 Tension Meter with 20mm roller width
135569	DXB-5000-30 Tension Meter with 30mm roller width
138987	DXB-5000-36 Tension Meter with 36mm roller width
135022	DXB-5000-50 Tension Meter with 50mm roller width
137761	DXB-10K-7 Tension Meter with 7mm roller width
133835	DXB-10K-30 Tension Meter with 30mm roller width
135023	DXB-10K-41 Tension Meter with 41mm roller width
137250	DXB-10K-50 Tension Meter with 50mm roller width
137274	DXBS-20K-10 Stationary Tension Meter with 10mm roller width
133978	DXB-20K-L-20 Tension Meter 20 daN with 20mm roller width
137135	DXB-20K-L-30 Tension Meter 20 daN with 30mm roller width

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
Solicitud de pedido especial
