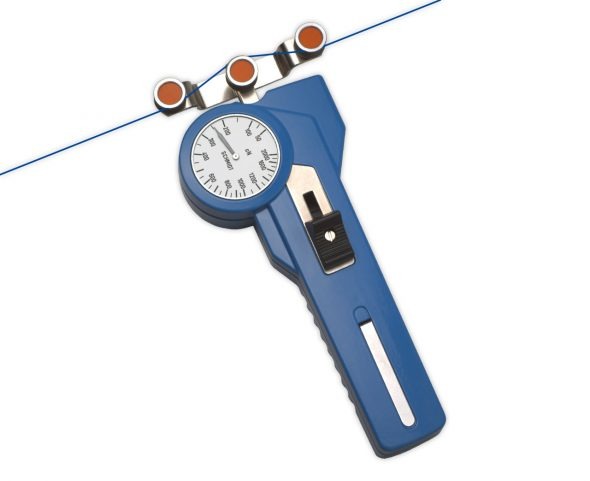

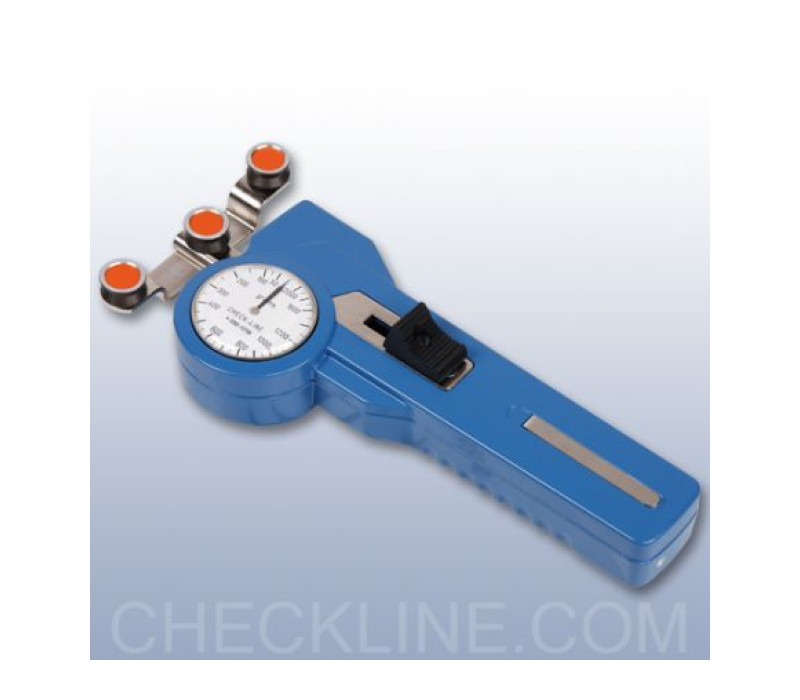

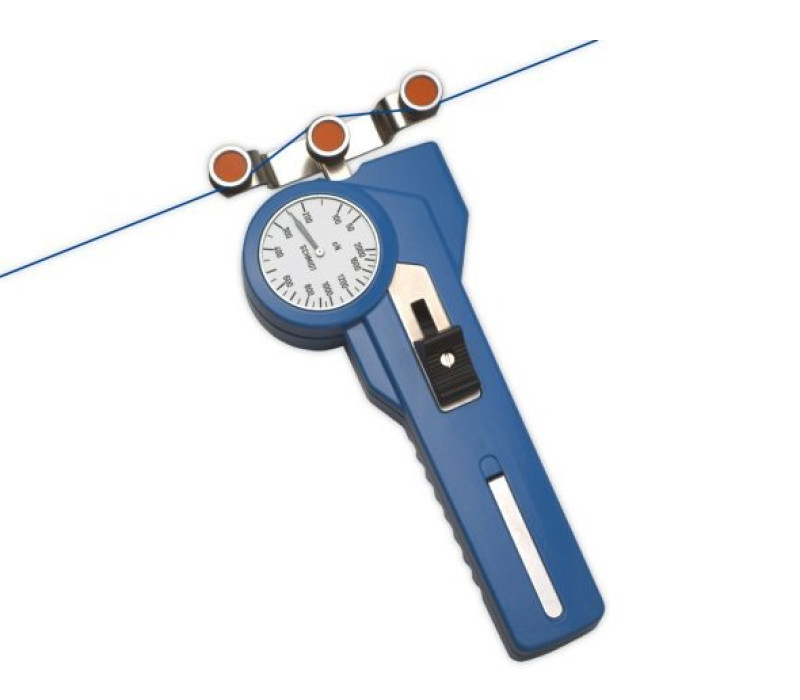

DX2-EDM Tensiómetro de hilo

DX2-EDM Tensiómetro de hilo

Los fabricantes de máquinas de electroerosión por hilo recomiendan comprobar la tensión del hilo de erosión una vez a la semana. Dependiendo del tipo de máquina y del material y diámetro del hilo, la tensión medida debe oscilar entre 50 y 3000 g.

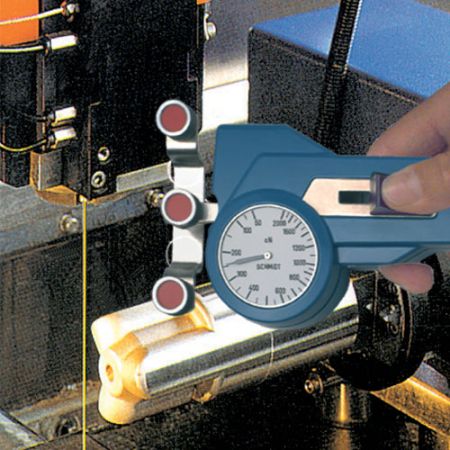

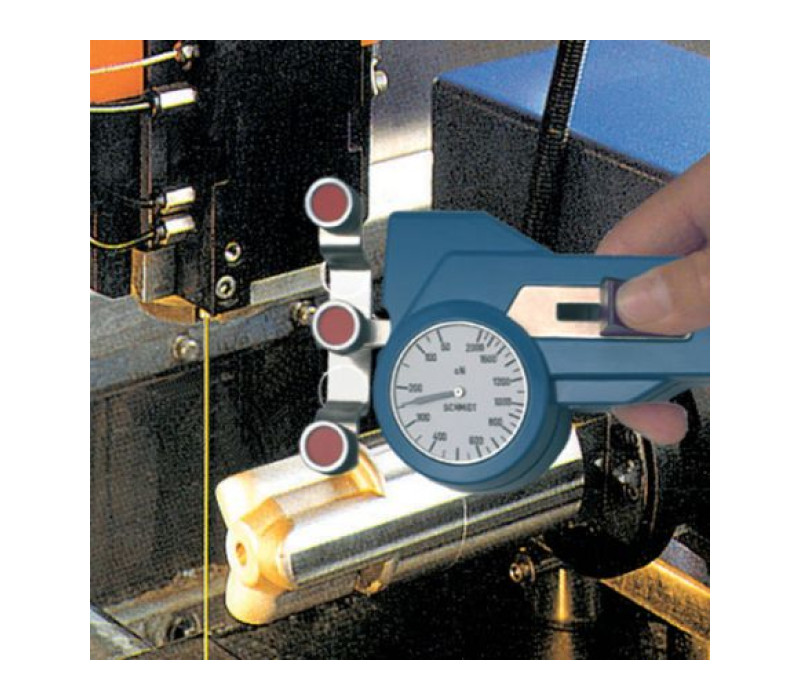

La tensión correcta del hilo de erosión reduce la oscilación del hilo y garantiza una precisión milimétrica de sus máquinas. Compruebe siempre la tensión en modo de calibrado en el hilo en movimiento. Asegúrese de que el equipo está desconectado para la comprobación de la tensión.

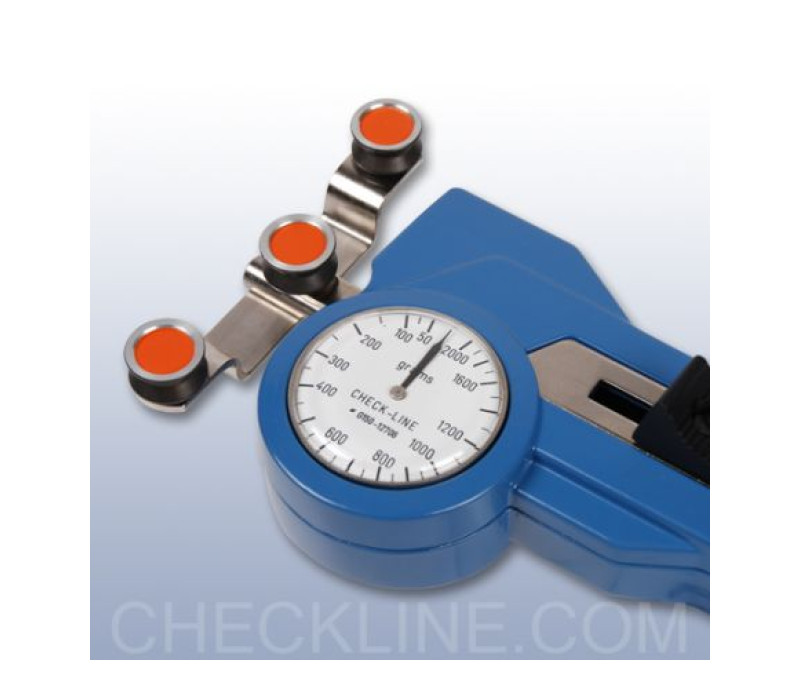

Escala analógica fácil de manejar y leer
Soporte especial para los dedos situado en la parte trasera reduce el esfuerzo para mover el rodillo exterior

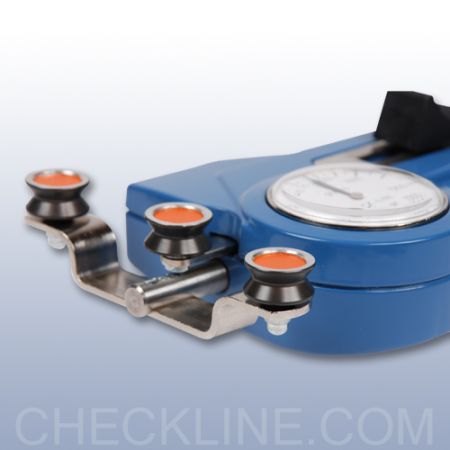

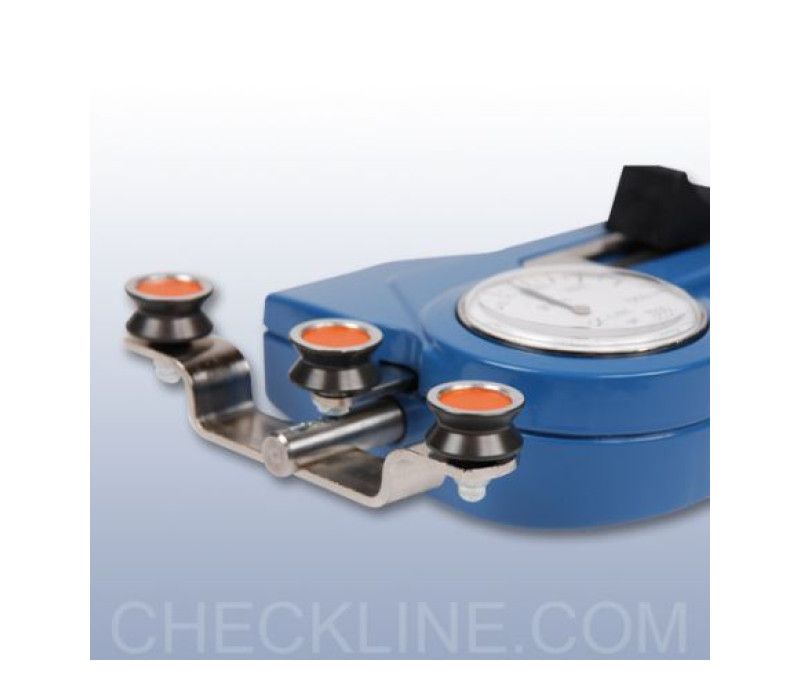

Rodillos guía acanalados en V, montados sobre cojinetes de bolas
El mecanismo de desplazamiento de los rodillos garantiza una fácil adquisición del material en movimiento
Todo a la vista del operador: - los rodillos guía - el material medido - la lectura
Cada instrumento se calibra individualmente para obtener la máxima precisión
Se incluye certificado de conformidad con el pedido 2.1 según la norma DIN EN 10204
Resistente carcasa de aluminio
Disponible opcionalmente: Certificado de inspección 3.1 según DIN EN 10204 con informe de calibrado

Rangos de tensión

Modelo	Rango	Cabezal de medición	SCHMIDT Calibrado	Compensador de espesor del material
DX2-2000-EDM	50-2000	91	PA: 0.30 mm Ø	No
DX2-3000-EDM	100-3000	91	PA: 0.30 mm Ø	No
DX2-4000-EDM	200-4000	116	PA: 0.30 mm Ø	Si
Otros rangos de tensión y anchuras de cabezal de medición disponibles bajo pedido. Otras unidades de medida disponibles, como g. * Según el modelo, anchura de la guía de hilo o distancia exterior entre los rodillos guía exteriores ** Adecuado para el 95% de las aplicaciones - PA = Monofilamento de Poliamida Se recomienda un calibrado especial utilizando muestras facilitadas por el cliente, si el material de proceso difiere significativamente del material de calibrado SCHMIDT en diámetro, rigidez o forma. Para ello debe suministrarse una muestra de material de unos 5 m.

Calibrado:	Según procedimiento de fábrica SCHMIDT
Precisión:	±1% escala completa o ±1 graduación en escala
Diámetro de la escala:	41 mm
Rango de temperatura:	8 - 45ºC
Humedad ambiental	85% HR, máx.
Material de la carcasa	Aluminio fundido
Dimensiones de la carcasa	188 x 85 x 45 mm
Peso neto (bruto):	aprox. 470 g (1000 g)
Rodillos:	Material: aluminio con revestimiento Resistente Diámetro: 12 mm
