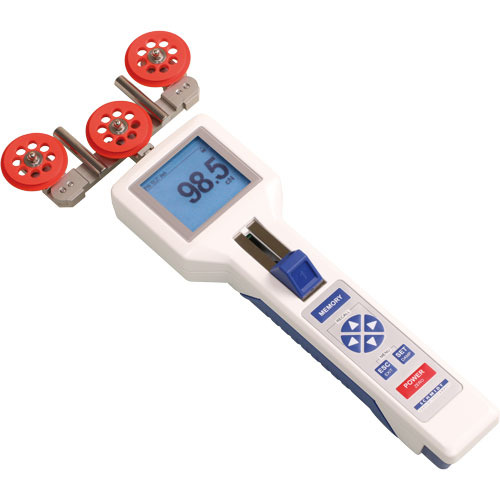

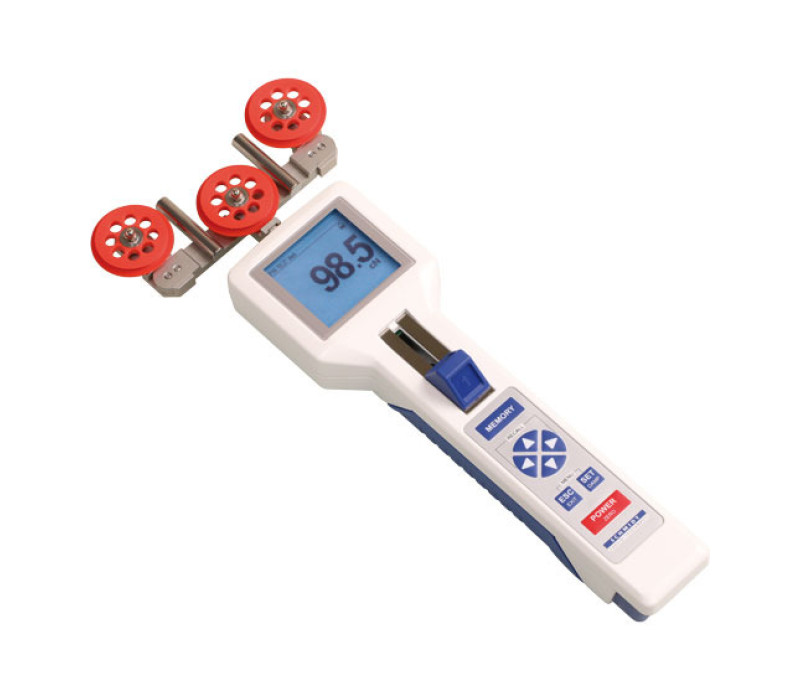

Medidor de tensión digital con rodillos guía rojos Código T DTSF-DTXF

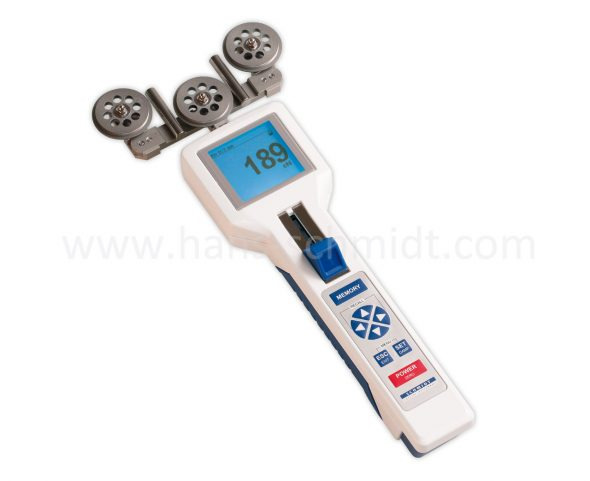

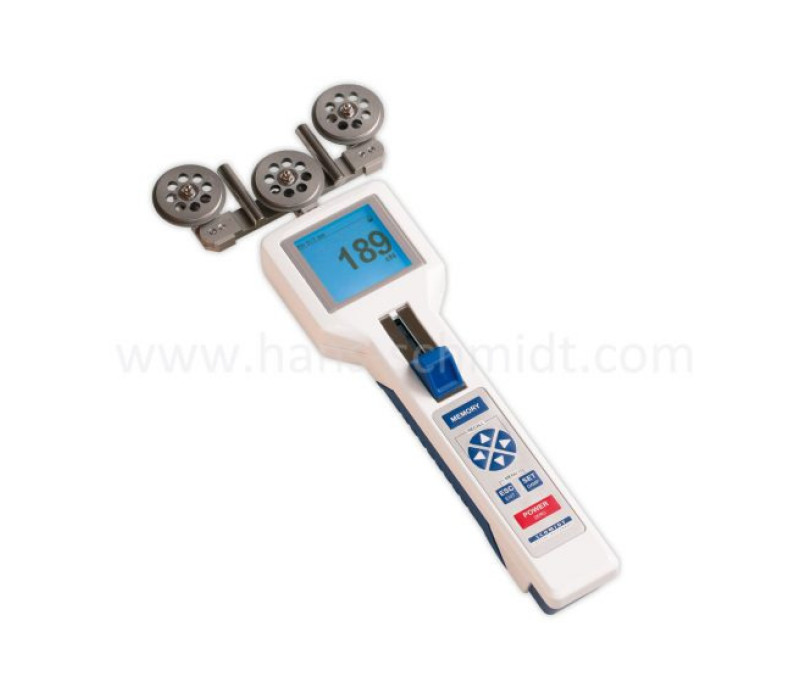

Medidor de tensión digital con rodillos guía estándar DTSF-DTXF

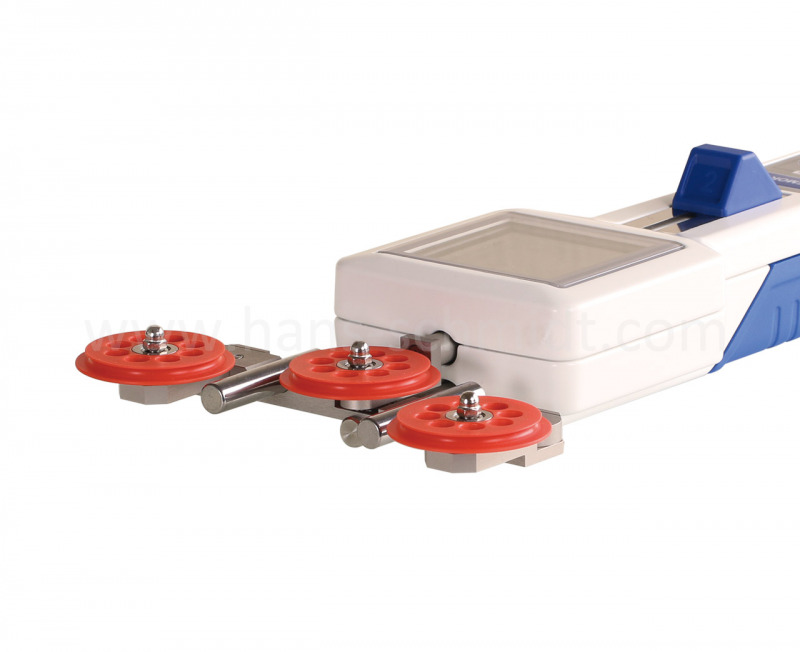

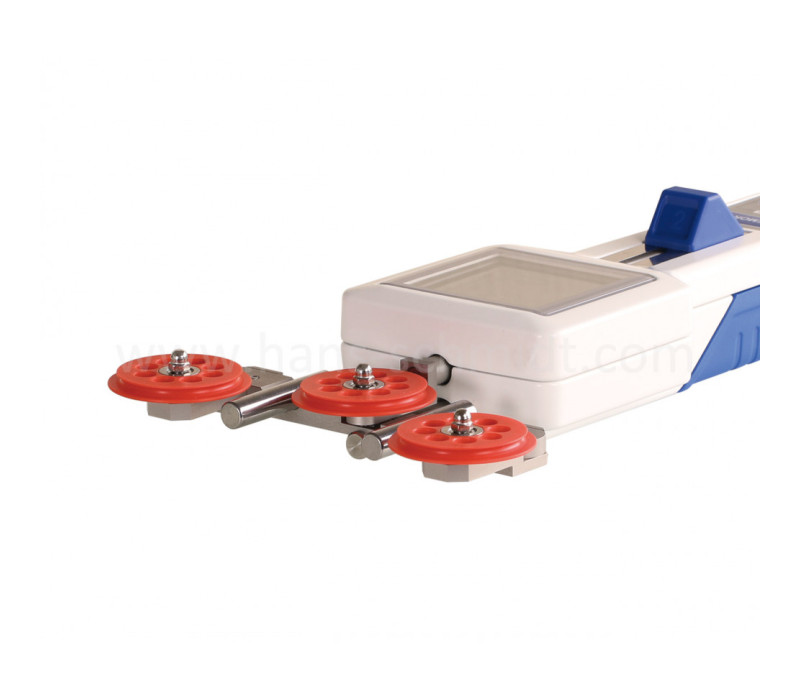

Cabezal de medición con rodillos guía rojos Código T DTSF-DTXF

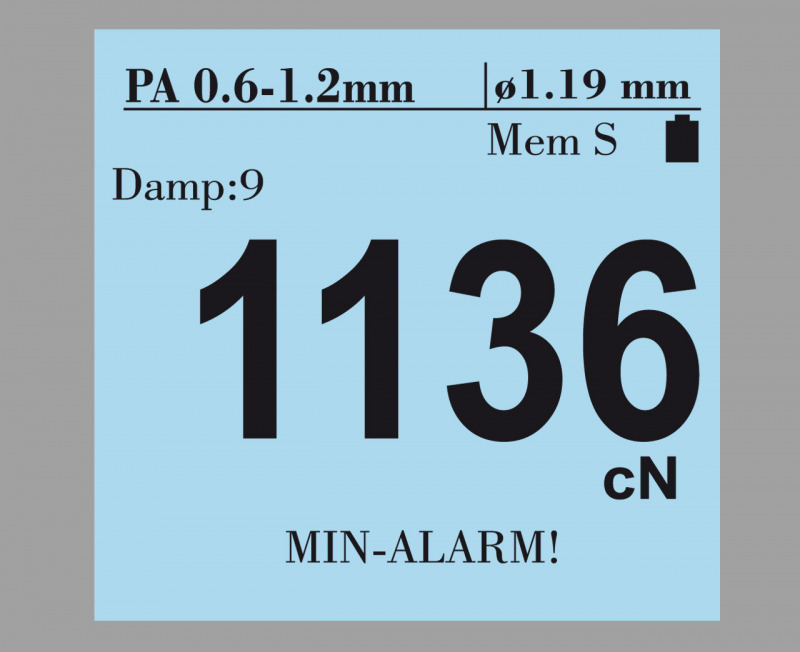

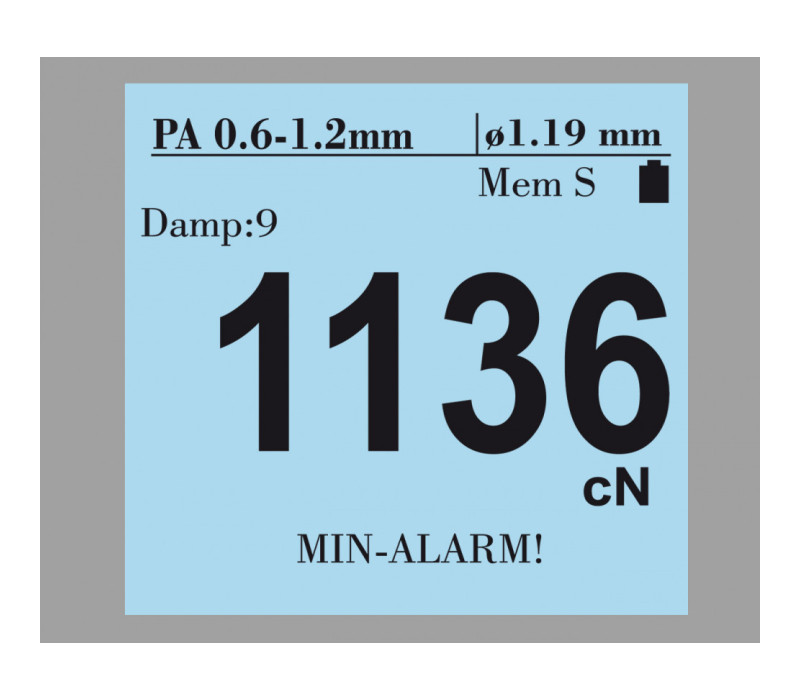

Visualización numérica del medidor de tensión DTSF-DTXF

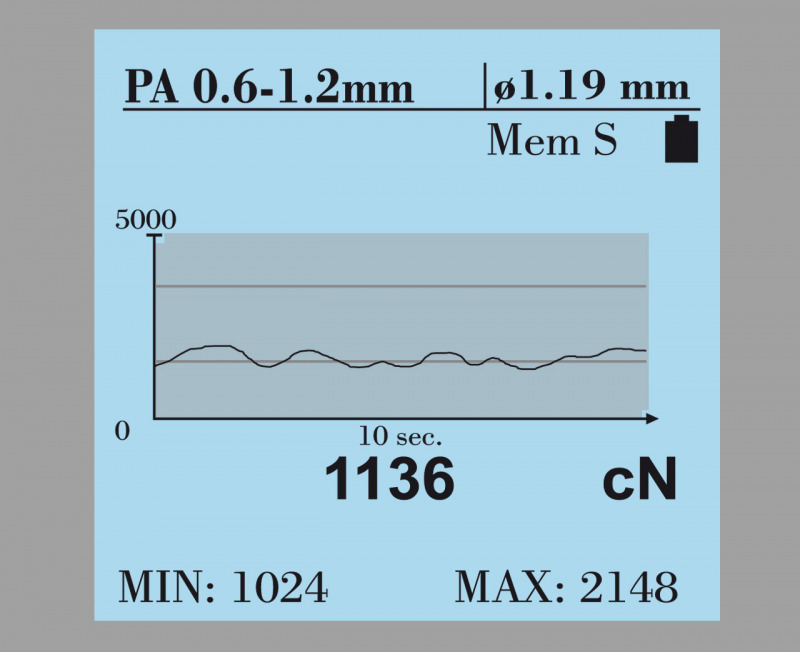

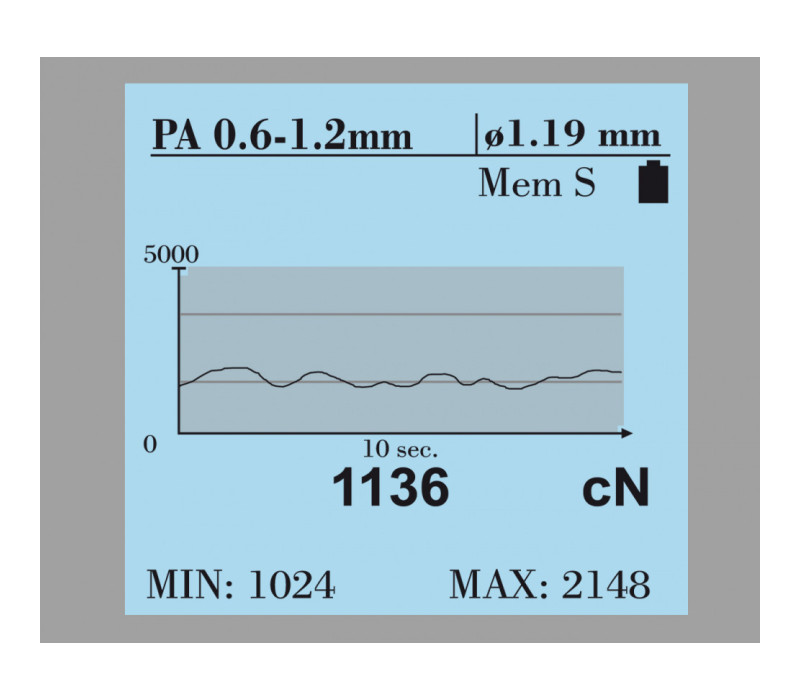

Visualización gráfica de la tensión en función del tiempo del medidor de tensión DTSF-DTXF

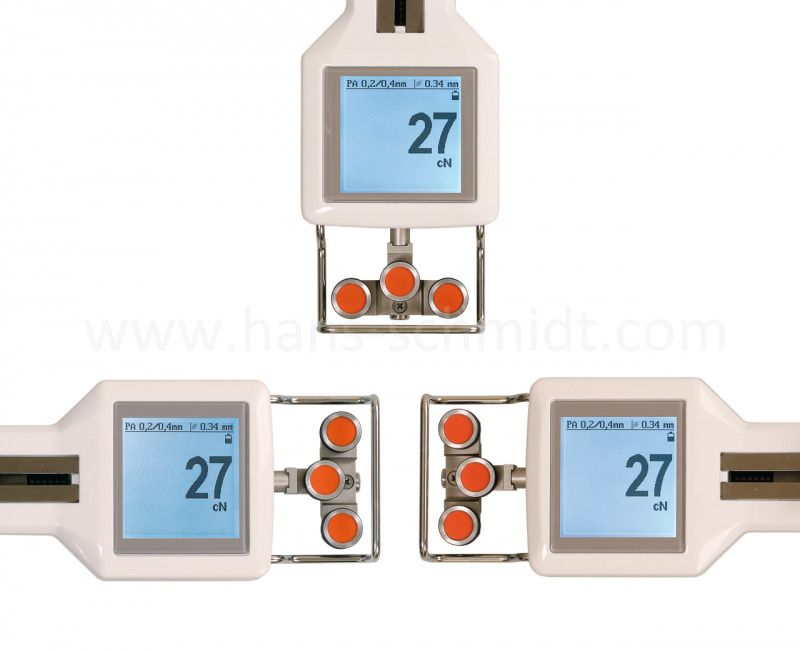

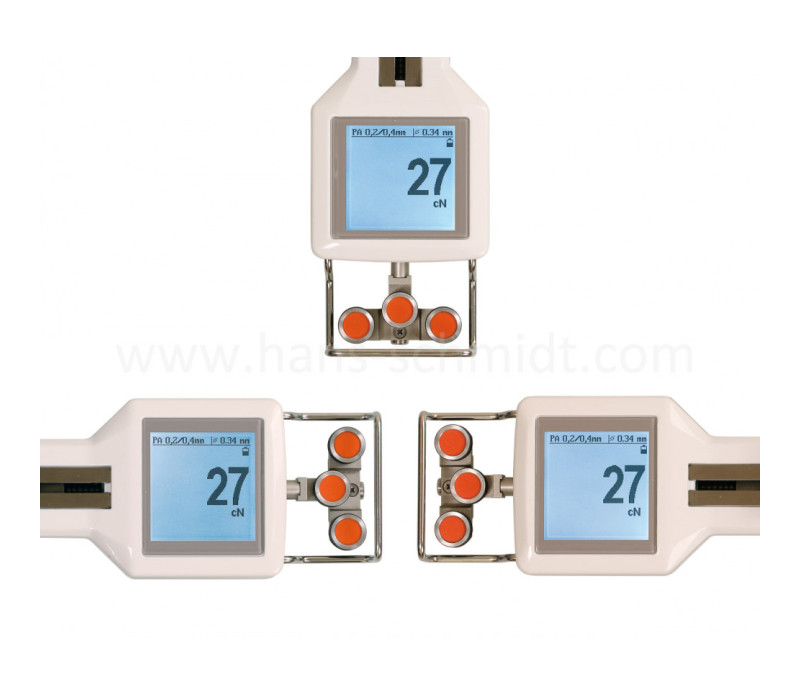

Orientación de la pantalla del medidor de tensión DTXF

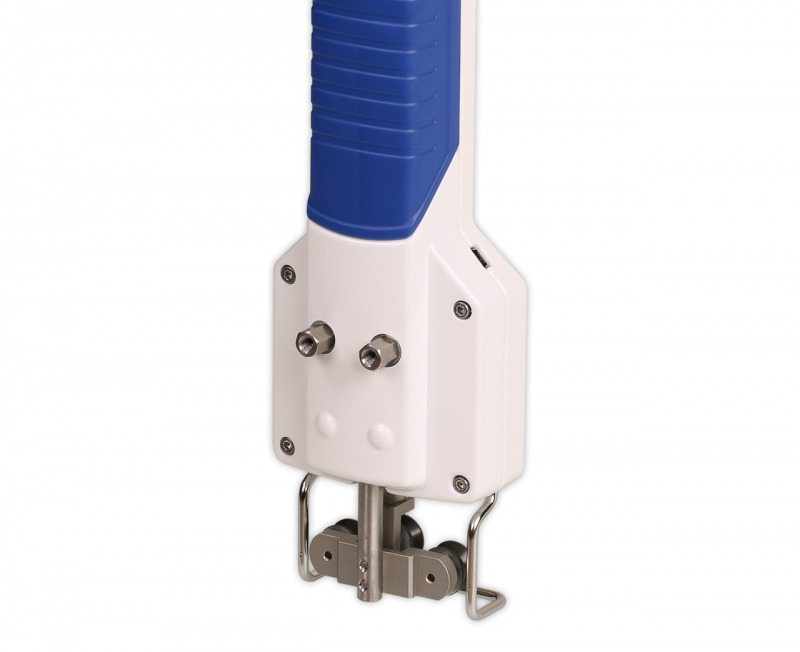

Vista posterior del medidor de tensión con código MH para montaje fijo DTSF-DTXF

DTSF-DTXF Medidores de tensión digitales para fibra óptica

Medidores de tensión digitales con grandes rodillos guía para fibras ópticas y filamentos delicados

Los DTSF y DTXF son medidores de tensión digitales portátiles para medir la tensión de fibras ópticas en movimiento, filamentos de carbono y otras fibras técnicas delicadas de hasta 1,5 mm de diámetro. Los grandes rodillos guía con ranura en V (diámetro de ranura de 32 mm) y el cabezal de medición de 140 mm permiten guiar el material con suavidad. Hay cuatro rangos de medición disponibles, desde 1–200 cN hasta 20–2000 cN.

Ambos modelos incorporan una pantalla TFT en color con visualización numérica, numérica con gráfico de barras y gráfico de tensión en función del tiempo. La orientación de la pantalla puede fijarse en 0°, 90°, 180° o 270°, o ajustarse automáticamente. Las alarmas MIN/MAX programables y la ventana temporal MIN/MAX ajustable de 2–60 segundos permiten supervisar las variaciones de tensión directamente en el instrumento.

El DTSF es la versión básica. Dispone de una calibración de fábrica y cuatro calibraciones personalizadas, y almacena los resultados estadísticos de una serie de mediciones. Su conexión USB se utiliza para la carga.

El DTXF añade transferencia de datos por USB, memoria para un máximo de 60.000 valores distribuidos en 255 series de mediciones, cinco modos de registro, una calibración de fábrica y diez calibraciones personalizadas. En los modos S, C y F, el registro puede iniciarse automáticamente cuando se alcanza un valor de tensión establecido. El software Tension Inspect 3 se suministra en una memoria USB para transferir y analizar los datos en un PC.

Solicitar precio >>

Grandes rodillos guía con ranura en V (diámetro de ranura de 32 mm) para fibras ópticas y filamentos delicados
Cuatro rangos de medición desde 1–200 cN hasta 20–2000 cN
Para fibras ópticas, filamentos de carbono y otras fibras técnicas de hasta 1,5 mm de diámetro
Pantalla TFT en color con visualización numérica, gráfico de barras y gráfico de tensión en función del tiempo
Orientación fija de la pantalla a 0°, 90°, 180° o 270°, o rotación automática
Ventana temporal MIN/MAX ajustable de 2–60 segundos con alarmas de límite programables
Puesta a cero automática al cambiar la posición de medición
El DTSF almacena las estadísticas de una serie de mediciones; el DTXF guarda hasta 60.000 valores en 255 series
El DTXF dispone de cinco modos de registro con activación automática por umbral en los modos S, C y F
Rodillos guía estándar de aluminio con recubrimiento duro o rodillos opcionales de PVC rojo Código T para velocidades de desplazamiento de hasta 4000 m/min
Los ajustes pueden protegerse mediante contraseña
12 meses de garantía

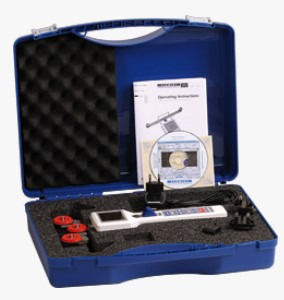

Medidor de tensión DTSF o DTXF con batería LiPo integrada
Adaptador de corriente USB, 100–240 V AC, con adaptadores EU/US/UK/AUS-NZ
Cable USB
Software Tension Inspect 3 en memoria USB (solo DTXF)
Certificado de conformidad con el pedido 2.1 según EN 10204
Manual de instrucciones
Maletín de transporte

Calibración	Calibración de fábrica con monofilamento de poliamida (PA)
Exactitud	Para PA del 5% al 100% del fondo de escala: ±0,5% del fondo de escala ±1 dígito Resto del rango de tensión y otros materiales de calibración: ±3% del fondo de escala ±1 dígito
Rangos de medición	DTSF-200 / DTXF-200: 1–200 cN DTSF-500 / DTXF-500: 1–500 cN DTSF-1000 / DTXF-1000: 10–1000 cN DTSF-2000 / DTXF-2000: 20–2000 cN

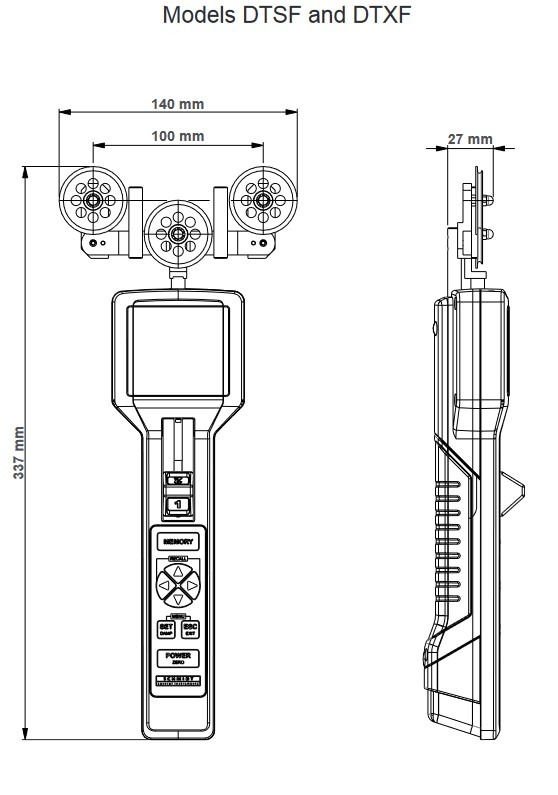

Anchura del cabezal de medición	140 mm (distancia exterior entre los rodillos guía exteriores)
Diámetro del material	Hasta 1,5 mm
Memoria de calibraciones de material	DTSF: 1 calibración de fábrica + 4 calibraciones personalizadas DTXF: 1 calibración de fábrica + 10 calibraciones personalizadas
Unidades de medida	cN, daN, g, kg, N, lb
Exceso de rango	Aprox. 10% del fondo de escala, sin garantía de exactitud
Protección contra sobrecargas	100% del fondo de escala
Principio de medición	Puente de galgas extensométricas
Procesamiento de señales	Digital, conversión A/D de 16 bits
Frecuencia de medición	Máx. 1 kHz (1000 mediciones/s); muestreo interno de 8 kHz
Deflexión del rodillo de medición	Máx. 0,2 mm
Pantalla	Pantalla TFT en color: numérica, numérica con gráfico de barras, diagrama X-Y (tensión-tiempo)
Rotación de pantalla	Orientación fija a 0°, 90°, 180° o 270°, o automática
Frecuencia de actualización de pantalla	Aprox. 2 veces/s
Ventana temporal MIN/MAX	Ajustable de 2 a 60 s
Eje temporal	Visualización gráfica ajustable de 0,5 a 60 s
Memoria de mediciones DTSF	Una serie de mediciones: última lectura, media, mínimo, máximo, desviación estándar y número de valores; al guardar una nueva serie se sobrescribe la anterior
Memoria de datos DTXF	Hasta 60.000 valores medidos en un máximo de 255 series de mediciones
Modos de memoria DTXF	S (Estándar), H (Retención), C (Continuo, 2 valores/s), F (Rápido, 1000 valores/s), D (Bajo demanda)
Activación del registro DTXF	Puede establecerse un valor de activación en los modos de memoria S, C y F
USB	DTSF: carga DTXF: carga y transferencia de datos al PC
Amortiguación	Amortiguación electrónica ajustable (promediado), 9 niveles
Ajuste de calibración	±10 niveles en incrementos del 1%
Compensación del espesor del material	No incorporada en DTSF ni DTXF
Puesta a cero	Automática cada vez que cambia la posición de medición; también permite la puesta a cero manual
Protección por contraseña	Los ajustes pueden protegerse con una contraseña de 4 dígitos
Apagado automático	Tras aprox. 3 minutos de inactividad (desactivable)
Coeficiente de temperatura	Ganancia: inferior a ±0,01% del fondo de escala/°C a 25°C Punto cero: mejor que ±0,03% del fondo de escala/°C a 25°C
Temperatura de funcionamiento	10–45°C
Humedad relativa máxima	85% HR
Alimentación	Batería LiPo recargable integrada; aprox. 30 h de funcionamiento continuo
Tiempo de carga	Aprox. 3,5 h con el adaptador de corriente suministrado
Adaptador de corriente	Adaptador de corriente USB, 100–240 V AC, con adaptadores EU/US/UK/AUS-NZ
Material de la carcasa	Aluminio fundido a presión
Dimensiones de la carcasa	265 × 78,5 × 46 mm (L × An × Al)
Rodillos guía	Estándar: aluminio con recubrimiento duro, máx. 4000 m/min Código T: PVC rojo, máx. 4000 m/min
Certificado incluido	Certificado de conformidad con el pedido 2.1 según EN 10204
Certificado opcional	Certificado de inspección 3.1 según EN 10204 con informe de calibración
Garantía	12 meses

Modelos

Modelo DTSF	Modelo DTXF	Rango de medición	Anchura del cabezal de medición*	Material de calibración de fábrica
DTSF-200	DTXF-200	1–200 cN	140 mm	PA, 0,12 mm Ø
DTSF-500	DTXF-500	1–500 cN	140 mm	PA, 0,20 mm Ø
DTSF-1000	DTXF-1000	10–1000 cN	140 mm	PA, 0,30 mm Ø
DTSF-2000	DTXF-2000	20–2000 cN	140 mm	PA, 0,50 mm Ø

* Distancia exterior entre los rodillos guía exteriores. PA = monofilamento de poliamida. Los DTSF y DTXF no incorporan compensación del espesor del material.

Opciones

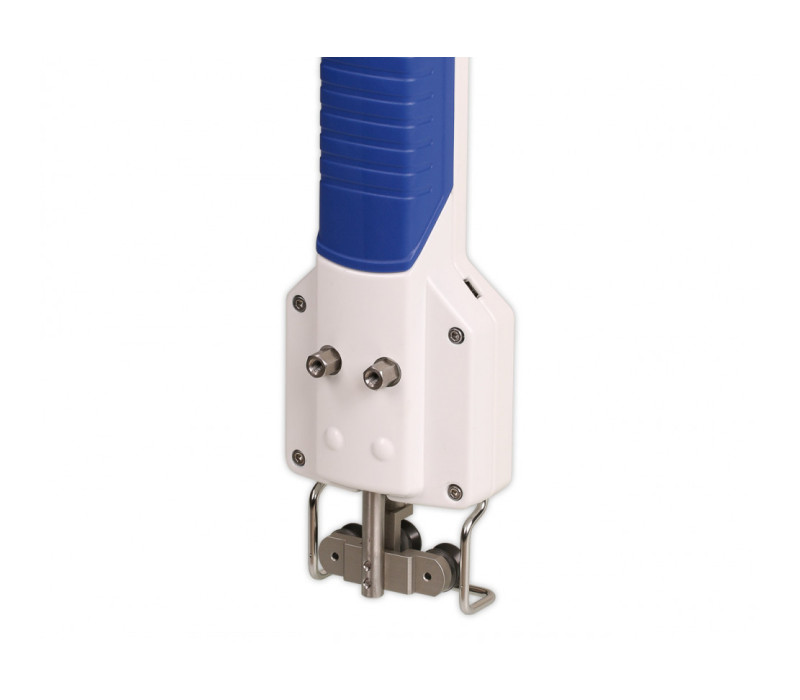

Código MH — Montaje fijo	Roscas de montaje instaladas en fábrica con separadores roscados para uso estacionario. No se pueden instalar posteriormente.

Code MH - Online Mounting

DTSF frente a DTXF

Comparación entre DTSF y DTXF

Función	DTSF	DTXF
Memoria de calibraciones de material	1 calibración de fábrica + 4 calibraciones personalizadas	1 calibración de fábrica + 10 calibraciones personalizadas
Memoria de mediciones	Estadísticas de una serie de mediciones	60.000 valores en un máximo de 255 series de mediciones
Modos de memoria	—	S, H, C, F, D
Activación del registro	—	Modos S, C y F
USB	Carga	Carga y transferencia de datos al PC
Software para PC	—	Tension Inspect 3 (suministrado en memoria USB)

Modos de memoria DTXF

Modo	Función
S — Estándar	Registra durante un periodo definido por el usuario y almacena los valores estadísticos.
H — Retención	Almacena los últimos 128 valores para poder revisar la curva de tensión después de la medición.
C — Continuo	Registra 2 valores medidos por segundo durante un periodo ajustable de 1 segundo a 1 hora.
F — Rápido	Registra 1000 valores medidos por segundo durante un periodo ajustable de 1 a 60 segundos.
D — Bajo demanda	Almacena lecturas individuales realizadas por el operario, junto con los valores estadísticos de una serie de mediciones.

En los modos de memoria S, C y F puede establecerse un valor de activación para que el registro comience automáticamente cuando la tensión alcance dicho valor.

Accesorios de serie

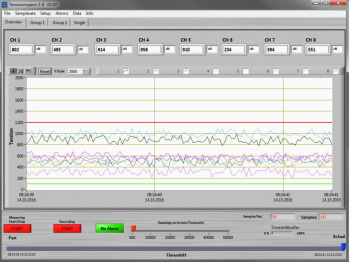

SW-TI3 - Software Tension Inspect 3
	Para visualizar y guardar lecturas en un PC (Win 7 y superior; 32 bit y 64 bit). Sólo para sensores con señal de salida digital. Características: Lectura en tiempo realLas lecturas también se muestran en un diagrama X-Y (tiempo/fecha-tensión) Para el análisis de datos, el diagrama con memoria intermedia se puede ampliar y escalar Grabación de las lecturas con memoria intermedia como archivo CSV- (a petición del usuario)Descarga de valores a ExcelNúmero de artículo (a petición del usuario) Descarga de valores a Excel Número de artículo: SW-TI3 Ver el producto : SW-TI3
K50202 - Adaptador USB CA
	Adaptador USB AC con 4 adaptadores (EU/USA/UK/AUS-NZ) para 100 - 240 V AC y cable USB para cargar el acumulador Número de artículo: K50202

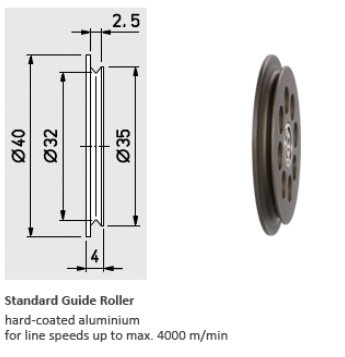

Rodillos guía

Rodillos guía	Velocidad máxima de desplazamiento	Material de los rodillos
Estándar	4000 m/min	Aluminio con recubrimiento duro
Código T	4000 m/min	PVC rojo

Productos

Artículo	Producto
138140	DTSF-200 Tension Meter Digital 1.0-200.0 cN
136676	DTSF-500 Tension Meter Digital 1.0-500.0 cN
137095	DTSF-1000 Tension Meter Digital 10-1000.0 cN
138264	DTSF-2000 Tension Meter Digital 20-2000.0 cN
136678	DTXF-500 Tension Meter Digital 1.0-500.0 cN
137096	DTXF-1000 Tension Meter Digital 1.0-1000.0 cN
137680	DTXF-2000 Tension Meter Digital 20.0-2000.0 cN

Accesorios

Artículo	Producto

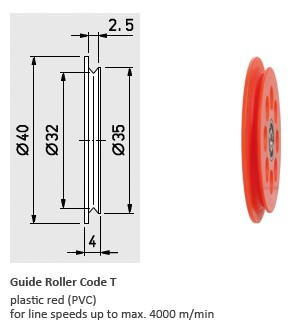

139752	Código T Rodillos guía de plástico rojo - Ø32 mm (en lugar de rodillos estándar - nuevo medidor)
136673	Code MH_Orificios de fijación para uso fijo
136618	Código WL_Transferencia de datos Wi-Fi
