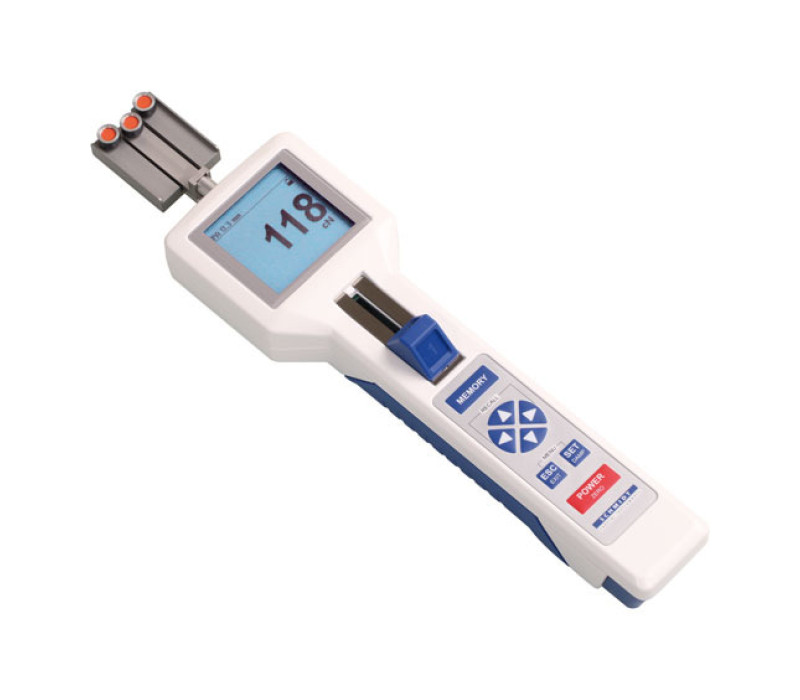

Medidor de tensión digital para espacios reducidos DTSE/DTXE

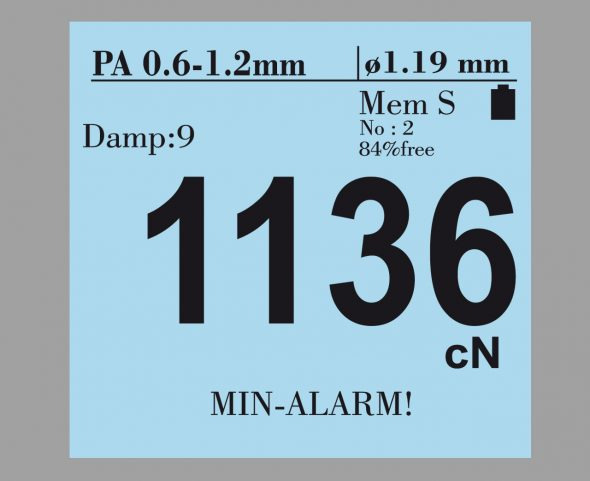

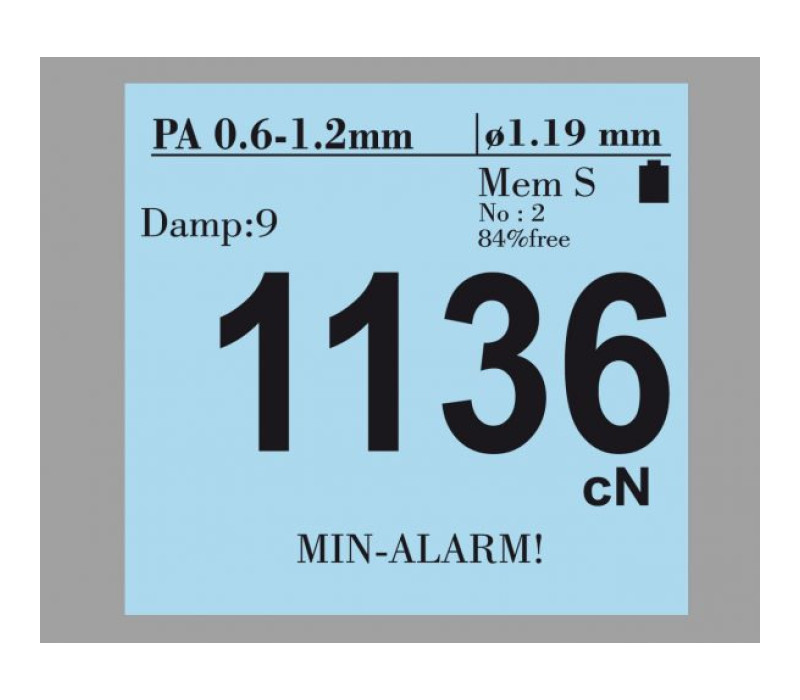

Visualización numérica del medidor de tensión DTSE-DTXE

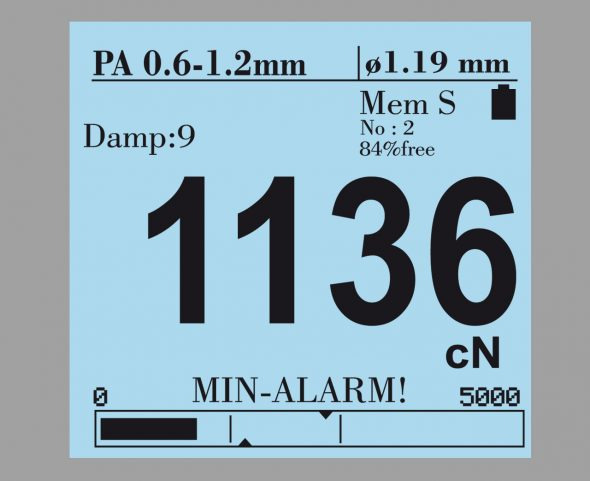

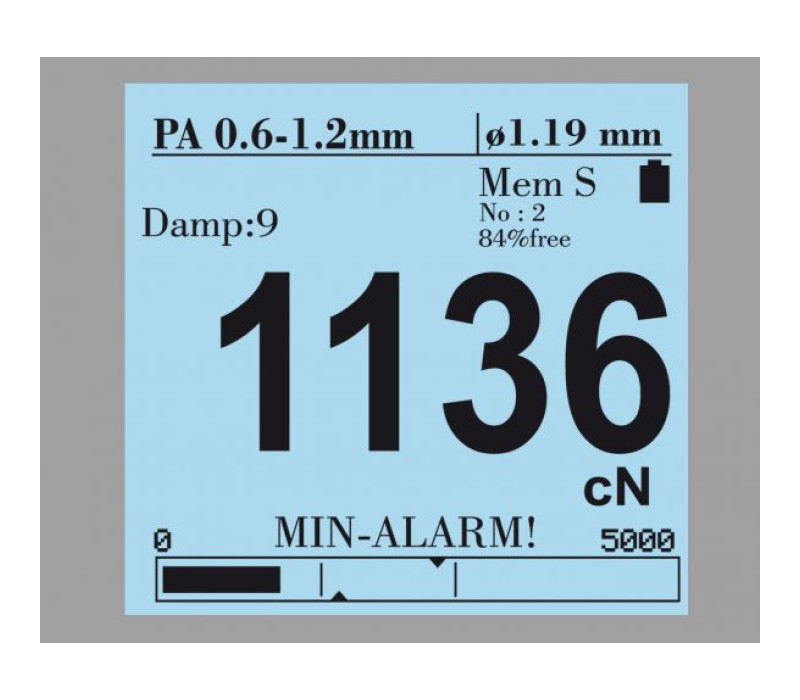

Pantalla con gráfico de barras del medidor de tensión DTSE-DTXE

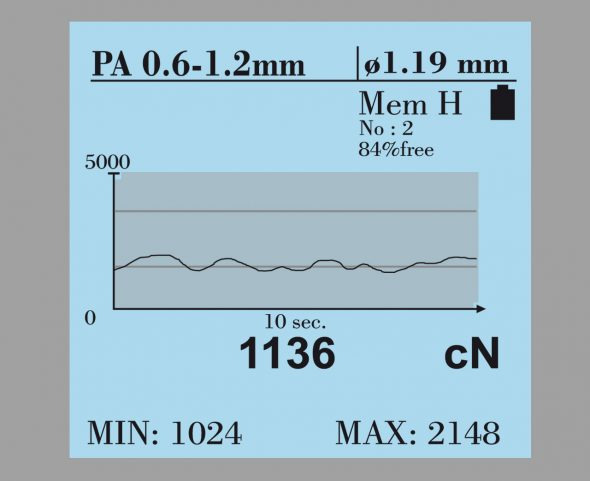

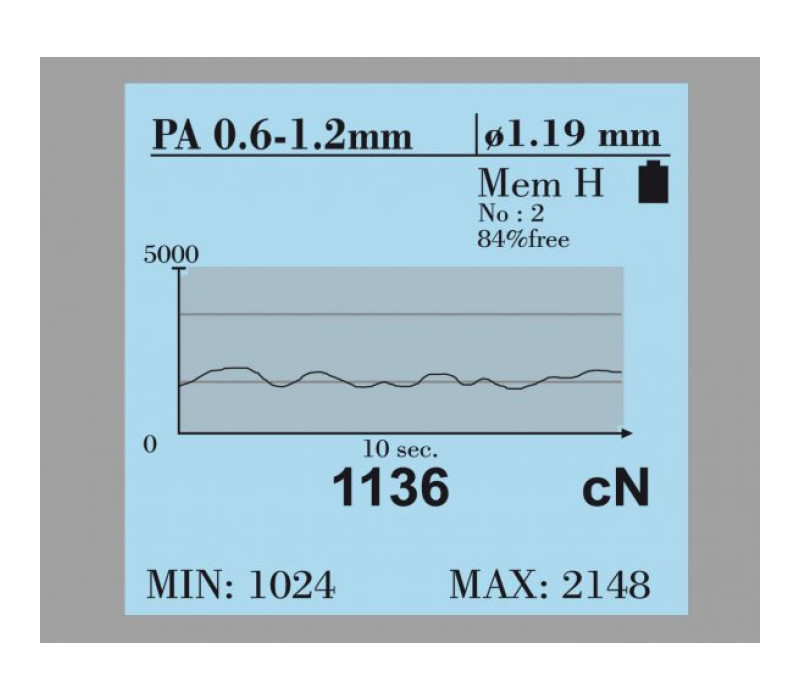

Visualización gráfica de la tensión en función del tiempo del medidor de tensión DTSE-DTXE

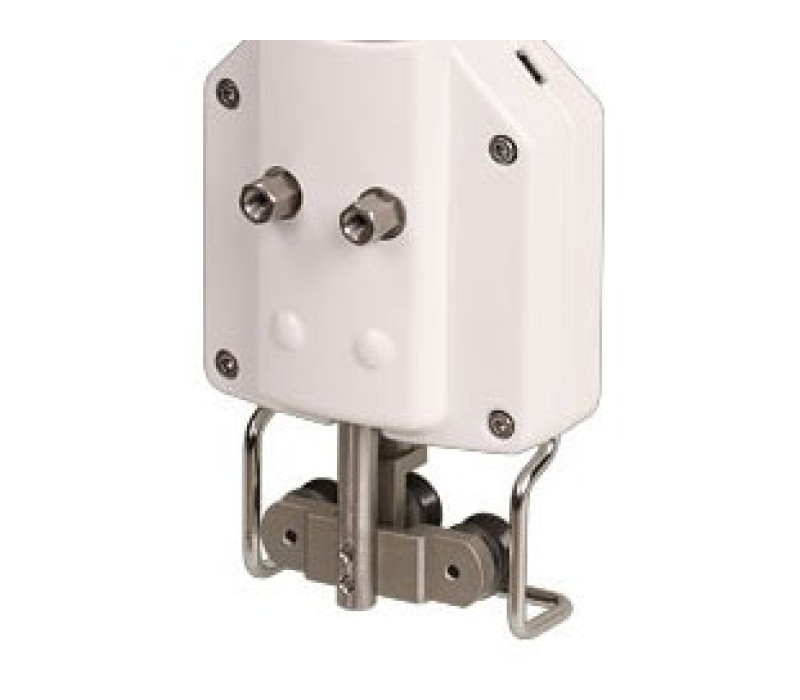

Medidor de tensión con Código MH para montaje fijo DTSE/DTXE

DTSE / DTXE Medidores de tensión digitales para espacios reducidos

Medidores de tensión digitales con cabezal de 36 mm para hilos textiles, fibras y alambres finos en espacios de acceso limitado

Los DTSE y DTXE son medidores de tensión digitales portátiles diseñados para realizar mediciones en puntos de difícil acceso o donde los filamentos circulan muy próximos entre sí. Su cabezal compacto mide aproximadamente 64 mm de largo y tiene una anchura de soporte de solo 36 mm. Disponen de cuatro rangos de medición, de 1–200 cN a 20–2000 cN, para aplicaciones textiles de hasta 2000 tex y alambres de cobre de hasta 0,5 mm de diámetro.

Ambas versiones incorporan una pantalla TFT en color con tres modos de visualización: numérico, numérico con gráfico de barras y diagrama X-Y de la tensión en función del tiempo. La orientación de la pantalla puede fijarse o ajustarse automáticamente. Las alarmas MIN/MAX programables y una ventana temporal MIN/MAX ajustable de 2–60 segundos permiten supervisar las fluctuaciones de tensión del material en movimiento.

El DTSE es la versión básica. Dispone de una calibración de fábrica y cuatro posiciones de memoria para calibraciones personalizadas. También almacena los resultados estadísticos de una serie de mediciones. Su conexión USB se utiliza para la carga.

El DTXE incorpora funciones avanzadas de registro de datos y comunicación USB. Puede almacenar hasta 60.000 valores de medición distribuidos en un máximo de 255 series y ofrece cinco modos de registro: S, H, C, F y D. En los modos S, C y F, el registro puede iniciarse al alcanzar un valor de activación establecido. El software Tension Inspect 3 se suministra en una memoria USB para transferir, visualizar y analizar las mediciones en un PC.

Solicitar precio >>

Cabezal compacto de aproximadamente 64 mm de largo y 36 mm de anchura de soporte para mediciones en puntos de difícil acceso
Cuatro rangos de medición de 1–200 cN a 20–2000 cN
Pantalla TFT en color con visualización numérica, gráfico de barras y diagrama X-Y de tensión en función del tiempo
Orientación fija de la pantalla a 0°, 90°, 180° o 270°, o rotación automática
Alarmas MIN/MAX programables con ventana temporal MIN/MAX ajustable de 2–60 segundos
Ajuste automático del cero al cambiar la posición de medición
El DTSE almacena los resultados estadísticos de una serie de mediciones
El DTXE almacena hasta 60.000 valores distribuidos en 255 series de mediciones
El DTXE ofrece cinco modos de registro S, H, C, F y D, con activación por umbral en S, C y F
Rodillos guía estándar de aluminio con recubrimiento duro para velocidades de avance de hasta 900 m/min; opción Código K hasta 2000 m/min
Posibilidad de proteger los ajustes mediante contraseña
Garantía de 12 meses

Rangos de tensión

Modelo	Rango de medición	Anchura del cabezal*	Aplicaciones textiles	Material de calibración de fábrica
DTSE / DTXE-200	1–200 cN	36 mm	Máx. 200 tex	PA, 0,12 mm Ø
DTSE / DTXE-500	1–500 cN	36 mm	Máx. 500 tex	PA, 0,20 mm Ø
DTSE / DTXE-1000	10–1000 cN	36 mm	Máx. 1000 tex	PA, 0,30 mm Ø
DTSE / DTXE-2000	20–2000 cN	36 mm	Máx. 2000 tex	PA, 0,50 mm Ø
* Anchura del conjunto de soporte; cabezal de medición de aproximadamente 64 mm de largo. PA = monofilamento de poliamida. Los DTSE y DTXE no disponen de compensación del espesor del material. También son adecuados para alambres de cobre de hasta 0,5 mm Ø.

Opciones

Código MH — Montaje fijo	Orificios roscados realizados en fábrica con pernos distanciadores para instalación fija. No se puede incorporar posteriormente.

Code MH - Online Mounting

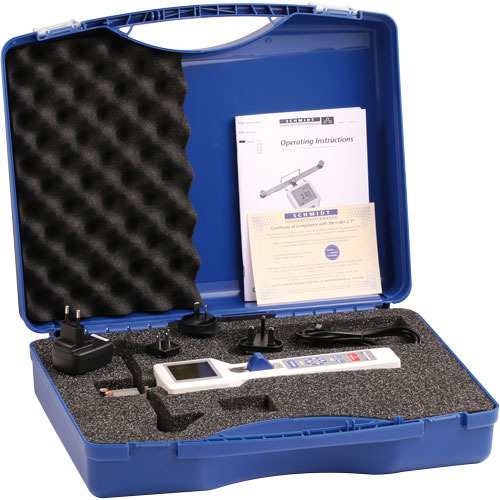

Medidor de tensión DTSE o DTXE con batería LiPo recargable
Adaptador de corriente USB, 100–240 V AC, con adaptadores de enchufe EU/US/UK/AUS-NZ
Cable USB
Software Tension Inspect 3 en memoria USB (solo DTXE)
Certificado de conformidad con el pedido tipo 2.1 según EN 10204
Manual de instrucciones
Maletín de transporte

DTSE frente a DTXE

Comparación entre DTSE y DTXE

Función	DTSE	DTXE
Memoria de calibraciones por material	1 calibración de fábrica + 4 calibraciones personalizadas	1 calibración de fábrica + 10 calibraciones personalizadas
Memoria de mediciones	Estadísticas de una serie de mediciones	60.000 valores distribuidos en un máximo de 255 series
Modos de memoria	—	S, H, C, F, D
Activación del registro	—	Modos S, C y F
USB	Carga	Carga y transferencia de datos al PC
Software para PC	—	Tension Inspect 3 (suministrado en memoria USB)

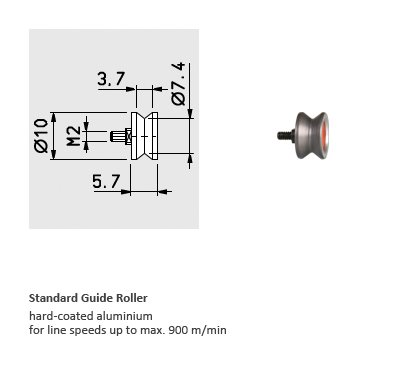

Rodillos guía

Rodillos guía	Velocidad máxima de avance	Material de los rodillos
Estándar	900 m/min	Aluminio con recubrimiento duro
Código K	2000 m/min	Aluminio con recubrimiento duro

DTSE/DTXE Ficha Técnica

Calibración	Calibración de fábrica con monofilamento de poliamida (PA)
Exactitud	Para PA, del 5% al 100% del fondo de escala: ±0,5% del fondo de escala ±1 dígito Resto del rango de medición y otros materiales de calibración: ±3% del fondo de escala ±1 dígito
Memoria de calibraciones por material	DTSE: 1 calibración de fábrica + 4 calibraciones personalizadas DTXE: 1 calibración de fábrica + 10 calibraciones personalizadas
Unidades de medida	cN, daN, g, kg, N, lb
Exceso de rango	Aproximadamente un 10% por encima del fondo de escala, sin garantía de exactitud
Protección contra sobrecargas	100% del fondo de escala
Principio de medición	Puente de galgas extensométricas
Procesamiento de señales	Digital, conversión A/D de 16 bits
Frecuencia de medición	Máx. 1 kHz (1000 mediciones/s); muestreo interno a 8 kHz
Desplazamiento del rodillo de medición	Máx. 0,2 mm
Pantalla	Pantalla TFT en color: numérica, numérica con gráfico de barras, diagrama X-Y (tiempo/tensión)
Frecuencia de actualización de pantalla	Aproximadamente 2 veces/s
Rotación de pantalla	Fija a 0°, 90°, 180° o 270°, o automática
Ventana temporal MIN/MAX	Ajustable de 2 a 60 s
Memoria de mediciones DTSE	Una serie de mediciones: última lectura, media, mínimo, máximo, desviación estándar y número de valores; al guardar una nueva serie se sobrescribe la anterior
Memoria de datos DTXE	Hasta 60.000 valores de medición distribuidos en un máximo de 255 series
Modos de memoria DTXE	S (Estándar), H (Retención), C (Continuo, 2 valores/s), F (Rápido, 1000 valores/s), D (Bajo demanda)
Activación del registro DTXE	Puede establecerse un umbral de activación en los modos de memoria S, C y F
USB	DTSE: carga DTXE: carga y transferencia de datos al PC
Software	DTXE: Tension Inspect 3 suministrado en memoria USB
Amortiguación	Amortiguación electrónica ajustable (promediado), 9 niveles
Ajuste de calibración	±10 pasos en incrementos del 1%
Ajuste del cero	Automático cada vez que cambia la posición de medición; también permite el ajuste manual del cero
Protección por contraseña	Los ajustes pueden protegerse con una contraseña de 4 dígitos
Apagado automático	Tras aproximadamente 3 minutos sin uso (desactivable)
Coeficiente de temperatura	Ganancia: inferior a ±0,01% del fondo de escala/°C a 25°C Punto cero: mejor que ±0,03% del fondo de escala/°C a 25°C
Temperatura de funcionamiento	10–45°C
Humedad relativa máxima	85% RH
Alimentación	Batería LiPo recargable; aproximadamente 30 h de funcionamiento continuo
Tiempo de carga	Aproximadamente 3,5 h con el adaptador de corriente suministrado
Adaptador de corriente	Adaptador de corriente USB, 100–240 V AC, con adaptadores de enchufe EU/US/UK/AUS-NZ
Material de la carcasa	Aluminio fundido a presión
Cabezal de medición	Aproximadamente 64 mm de largo; anchura del soporte de 36 mm
Compensación del espesor del material	No disponible en DTSE ni DTXE
Rodillos guía	Estándar: aluminio con recubrimiento duro, máx. 900 m/min Código K: aluminio con recubrimiento duro, máx. 2000 m/min
Peso	Aproximadamente 780 g netos (1460 g brutos)
Certificado incluido	Certificado de conformidad con el pedido tipo 2.1 según EN 10204
Certificado opcional	Certificado de inspección tipo 3.1 según EN 10204 con informe de calibración
Garantía	12 meses
