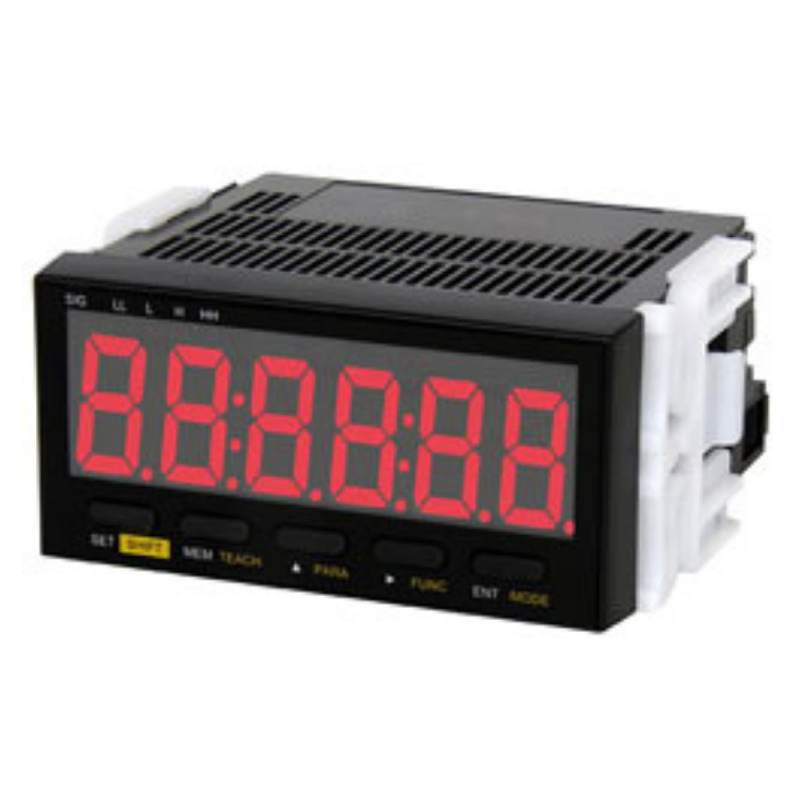

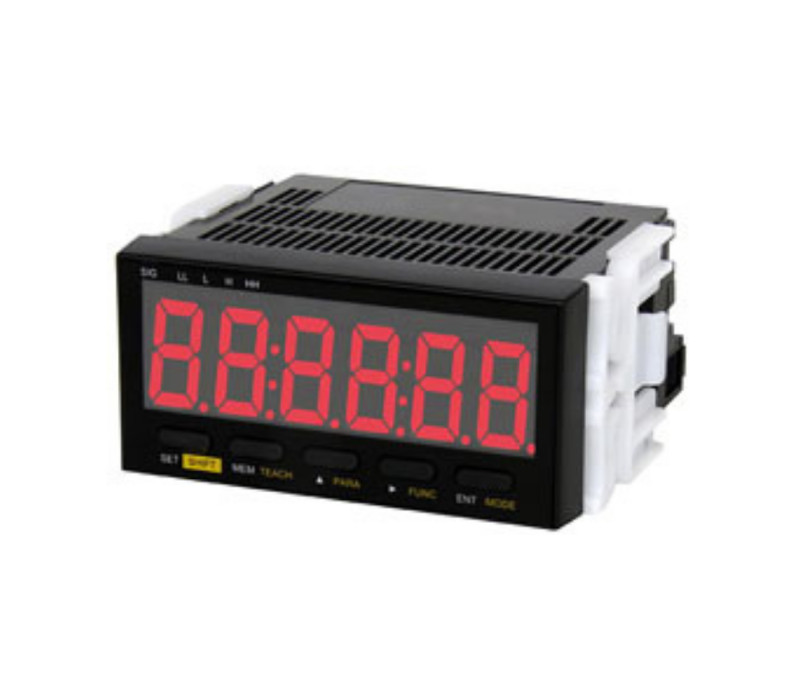

DT-501X Tacómetro de panel
El tacómetro de panel DT-501X es un instrumento versátil y de alto rendimiento diseñado para la medición precisa de velocidad, tasa de proceso o tiempo transcurrido cuando se utiliza junto con un sensor de velocidad de proceso compatible. Su diseño compacto, con una pantalla de 0,87" (22 mm) de altura fácil de leer y una reducida profundidad de montaje de 3,6" (92 mm), permite una integración sencilla incluso en armarios o paneles con espacio limitado.
Amplia compatibilidad de señales
El DT-501X admite una amplia variedad de señales de entrada estándar, incluidas NPN, contactos de cierre y pulsos de onda cuadrada o sinusoidal. Puede conectarse con dispositivos como generadores de pulsos, sensores de proximidad, sensores fotoeléctricos, sensores magnéticos, encoders rotativos y transistores NPN de colector abierto, ofreciendo flexibilidad para una gran variedad de aplicaciones industriales.
Múltiples modos de medición
Este tacómetro ofrece cuatro modos de funcionamiento seleccionables para adaptarse a diferentes necesidades de supervisión:
Modo Tacómetro: mide la velocidad de rotación de motores y maquinaria.
Modo Caudalímetro: registra caudales volumétricos.
Modo Intervalo de Tiempo de Proceso: supervisa la duración de operaciones específicas.
Modo Tiempo Transcurrido: muestra el inverso de la señal de entrada, ideal para aplicaciones como la temporización de transportadores de horno.
Una función intuitiva de autoaprendizaje de escala (auto-teach) simplifica la configuración al ajustar automáticamente la pantalla a la señal de entrada del sensor, reduciendo el tiempo de configuración y mejorando la precisión.
Salidas opcionales para automatización
Para aplicaciones avanzadas de automatización y control de procesos, el DT-501X puede equiparse con salidas analógicas, salidas por contacto o salidas de relé de estado sólido (SSR). Esto permite activar alarmas, controlar relés o integrarse con sistemas de control más amplios.
Aplicaciones típicas
El DT-501X es ideal para aplicaciones industriales de medición de velocidad y temporización, entre ellas:
• Supervisión del tiempo de operaciones de mecanizado
• Monitorización de la velocidad de transportadores
• Medición del rendimiento de motores
• Seguimiento de caudales volumétricos
• Supervisión del tiempo de curado o procesamiento en hornos
Para los usuarios que deseen reemplazar el módulo DOPFVTR, la variante DT-501XA-FVT ofrece una vía directa de actualización.
Características
- Pantalla LED roja de 6 dígitos con altura de 0,87" (22 mm) que proporciona una visibilidad clara de los valores de medición, incluso a mayor distancia
- Fuente de alimentación integrada para el sensor que elimina la necesidad de una fuente de alimentación externa
- Programación escalable que ofrece al usuario flexibilidad para configurar y supervisar prácticamente cualquier proceso
- Tiempo de actualización seleccionable que permite al operador acelerar o ralentizar los cambios en la pantalla
- Modo de prueba integrado que permite verificar rápidamente los segmentos de la pantalla y la funcionalidad del teclado
- Compatible con entradas NPN de colector abierto, entradas por contacto y señales de onda cuadrada o sinusoidal
- Función de aprendizaje que ajusta automáticamente la escala de la pantalla mediante la entrada de señal del sensor
- Protección del panel frontal NEMA 4X (IP66)
- Función Auto Zero que pone la pantalla a cero después de que la señal final inicia una cuenta regresiva de tiempo preprogramada
- Los valores máximo y mínimo se almacenan automáticamente en la memoria y pueden recuperarse rápidamente mediante el teclado
- Tamaño 1/8 DIN con una profundidad mínima de solo 3,6" (92 mm)
- Los módulos FVT proporcionan salida analógica 0–1, 1–5, 0–10 VDC o 4–20 mA (seleccionable mediante interruptor)

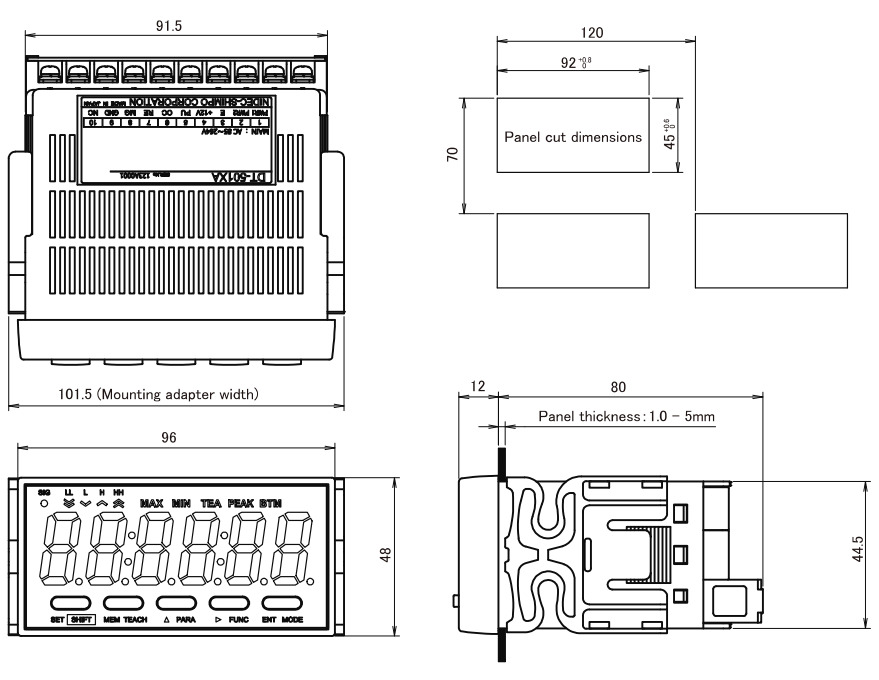

Dimensiones
Panel frontal
- Ancho: 96 mm
- Altura: 48 mm
Carcasa total
- Ancho superior: 91,5 mm
- Ancho del adaptador de montaje: 101,5 mm
- Profundidad (desde el frente del panel): 80 mm
- Profundidad adicional trasera: 12 mm
- Profundidad total: 92 mm
Apertura de panel
- Ancho: 92 mm (+0,8 / 0)
- Altura: 45 mm (+0,6 / 0)
Espesor del panel
- 1,0 – 5 mm
Perfil lateral
- Altura total: 44,5 mm
- Longitud total incluyendo el conector trasero: 120 mm
- Altura del cuerpo (sección trasera): 70 mm
Especificaciones
| Rango de entrada | 0,0067 Hz a 100 kHz en modos tacómetro, caudal |
| Características de la señal de entrada | Entrada NPN de colector abierto: frecuencia máx. 100 kHz / Entrada por contacto: frecuencia máx. 20 Hz / Entrada de onda cuadrada: frecuencia máx. 30 kHz – Entrada de onda sinusoidal (captador magnético): frecuencia máx. 10 kHz |
| Rango de visualización | Tacómetro/Caudalímetro: 0 – 999999; con selección de posición del punto decimal de 10⁻¹ a 10⁻⁵ |
| Tiempo transcurrido | 0:00:00 – 9:59:59 (h, min, s, base 60); o 0:00 a 999,99 (segundo: 1/100 s, visualización base 10) |
| Intervalo de tiempo de proceso | 0:00:00 – 0:59:59 (h, min, s, base 60) o 0,00 – 999,99 s (segundo: 1/100 s, visualización base 10) con función de supresión de cero |
| Pantalla | LED roja de 7 segmentos y 6 dígitos, altura de carácter 0,87" (22 mm); signo negativo (–) disponible |
| Precisión | Tacómetro/Caudalímetro y Tiempo transcurrido: ±0,008 % ±1 dígito; Intervalo de tiempo de proceso: ±0,1 % ±1 dígito |
| Tiempo de actualización de la pantalla | 0,2; 0,5; 1; 2; 5; 10; 15; 30; 60 s seleccionables en modos tacómetro, caudalímetro y tiempo transcurrido |
| Tiempo Auto Zero | Modos tacómetro y caudalímetro: 0,1 a 150 segundos; Modos tiempo transcurrido e intervalo de tiempo de proceso: 0,1 a 3600 segundos |
| Salidas opcionales | NPN; relé de contacto; salida analógica (seleccionable) 0–1, 1–5, 0–10 VDC y 4–20 mA |
| Requisitos de alimentación | 85 – 264 VAC (50/60 Hz) Opcional (también disponible 9–35 VDC, DT-501XD) |
| Alimentación del sensor | 12 VDC (100 mA) |
| Límites de temperatura | 32 – 113 °F (0 – 45 °C) |
| Límites de humedad | 35 a 85 % HR |
| Clase de protección | Panel frontal: NEMA 4X (IP66); bloque de terminales trasero: NEMA 1 (IP20) |
| Dimensiones | 3,8 × 1,9 × 3,6" (96 × 48 × 92 mm) |
| Peso | Peso del producto: 0,44 lb (200 g) Peso con embalaje: 0,73 lb (330 g) |
| Certificaciones | RoHS |
| Garantía | 1 año |
| Accesorios incluidos | Junta tórica de sellado, hoja de etiquetas de unidades de ingeniería |
| País de origen | Japón |
