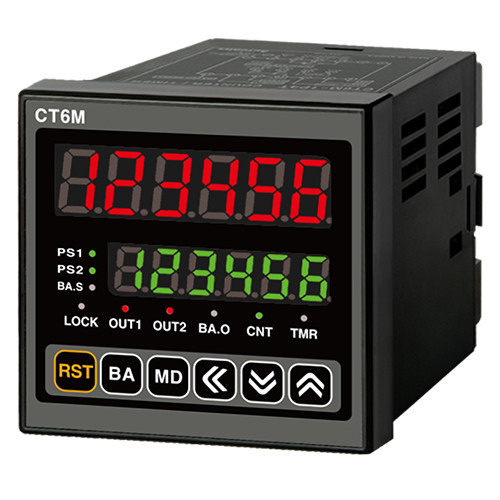

CT6M Contador/Temporizador
Contador/temporizador programable con método de funcionamiento de cuenta ascendente y cuenta descendente.
- Método de visualización : LED de 6 dígitos y 7 segmentos
- Método de funcionamiento : Contador: Cuenta hacia arriba, Cuenta hacia abajo, Cuenta hacia arriba/hacia abajo
- Temporizador: Cuenta hacia arriba, Cuenta hacia abajo
- Terminal : Bloque de terminales
- Operación de salida : RETARDO DE SEÑAL ENCENDIDA, RETARDO DE ENCENDIDO, FLICKER, INTERVALO, RETARDO DE SEÑAL APAGADA, RETARDO DE ENCENDIDO-APAGADO, TIEMPO DE INTEGRACIÓN
- Fuente de alimentación : 100-240VAC~ 50/60Hz
- Estructura de protección : IP65(panel frontal)

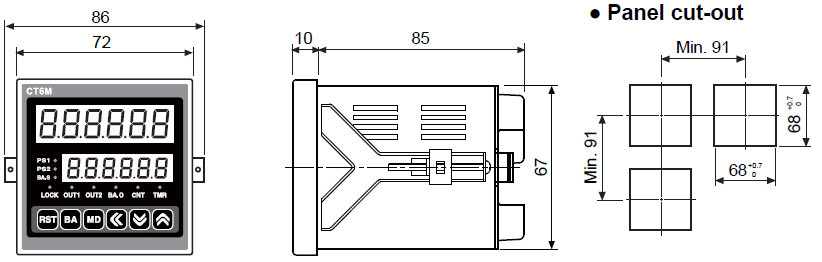

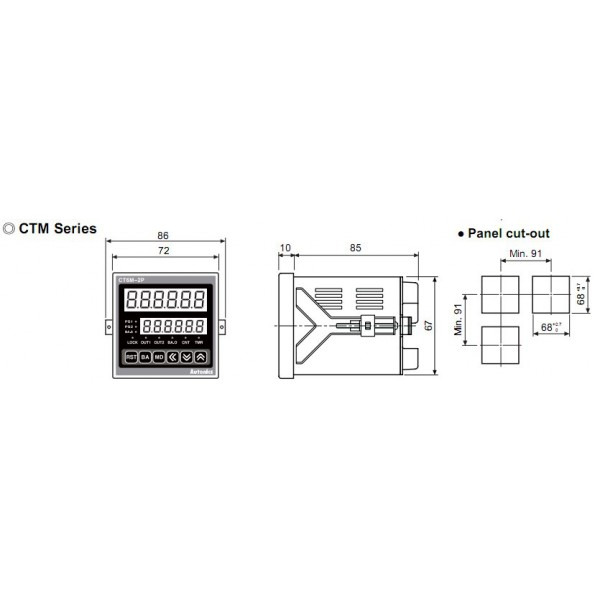

Dimensiones
- Anchura: 72 mm
- Altura: 72 mm
Especificaciones
| Método de visualización | LED de 6 dígitos y 7 segmentos |
| Método de funcionamiento | Contador: Cuenta arriba, Cuenta abajo, Cuenta arriba/abajo Temporizador: Cuenta arriba, Cuenta abajo |
| Terminal | Bloque de terminales |
| Salida Funcionamiento | RETARDO DE ENCENDIDO DE LA SEÑAL, RETARDO DE ENCENDIDO DE LA ALIMENTACIÓN, PARPADEO, INTERVALO, RETARDO DE APAGADO DE LA SEÑAL, RETARDO DE ENCENDIDO Y APAGADO, TIEMPO DE INTEGRACIÓN |
| Alimentación | 100-240VAC~ 50/60Hz |
| Operación de tiempo | POWER ON START SEÑAL ON START |
| Fuente de alimentación externa | Máx. 12VDC ±10%, 100mA |
| Método de entrada de señales | Entrada de tensión (PNP), Entrada sin tensión (NPN) |
| Máx. Velocidad de recuento | 1, 30, 1k, 5k, 10k [cps] |
| Señal mín. Anchura | 1ms/20ms |
| Protección de la memoria | Aproximadamente 10 años |
| Rango de ajuste | 0,001 seg a 9,999 seg, 0,01 seg a 99,99 seg, 0,1 seg a 999,9 seg, 1 seg a 9999 seg, 1 seg a 99 min 59 seg, 0,1 min a 999,9 min, 1 min a 9999 min, 1 min a 99 horas 59 min, 1 hora a 9999 horas |
| Tipo de salida de control | Pre ajuste de 2 etapas |
| Estructura de protección | IP65(panel frontal) |
| Contador de rango de conteo | -99999 a 999999 |
| Anchura de la señal de entrada del contador mínimo | RESET: Seleccionable 1ms/20ms |
| Anchura de la señal de entrada del Tiempo mínimo | INA, RESET, INHIBIT, BATCH, RESET: Seleccionable 1ms/20ms |
| Temperatura ambiente | -10 a 55℃, almacenamiento: -25 a 65℃ |
| Humedad ambiental | 35 a 85% HR, almacenamiento: 35 a 85% HR |
| Peso | Aprox. 253 g |
| Método de conexión | RS485 |
| Digit size top / bottom | 13 mm /9 mm |
| Ciclo de vida del relé mecánico eléctrico | Mín. 10.000.000 de operaciones Mín. 100.000 operaciones |
