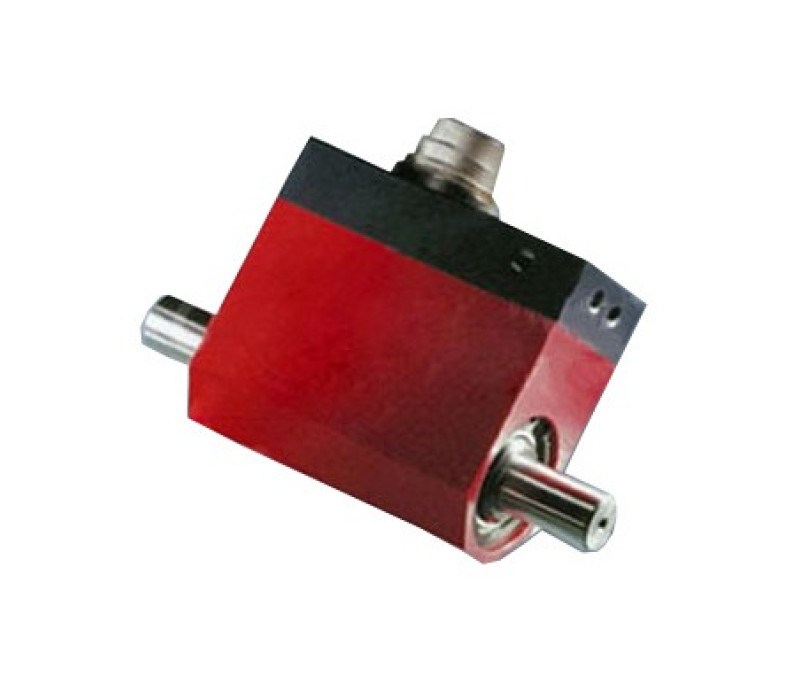

BLRTSX-R Transductor de torsión y ángulo de eje rotatorio sin escobillas
Este transmisor de torsióny Ángulo de Eje Rotativo sin escobillas es ideal para pruebas de motores, herramientas de altas RPM o aplicaciones de medición rotacional.
Este dispositivo se utiliza en línea con ejes giratorios o aprietatuercas para control de realimentación.
Los modelos RA son los siguientes
- Salida de ángulo cuadratura de 2 canales
- 360 impulsos por rotación
- Capacidad para medir el ángulo de rotación de una fijación
- También se puede medir la velocidad de unión y el par de arranque
Características
- Precisión +/- 0,2% de la escala completa
- Transferencia de señales sin contacto y sin mantenimiento
- El sensor de ángulo y par rotativo sin escobillas tiene un diseño compacto y bidireccional
Rangos de torsión
| Modelo | Rango | ||||
| BLRTSX140z-R | 0.17 - 1.00 N.m | ||||
| BLRTSX140z-RA | 0.17 - 1.00 N.m | ||||
| BLRTSX18i-R | 0.22 - 2 N.m | ||||
| BLRTSX18i-RA | 0.22 - 2 N.m | ||||
| BLRTSX44i-R | 0.45 - 5 N.m | ||||
| BLRTSX44i-RA | 0.45 - 5 N.m | ||||
| BLRTSX89i-R | 1 - 10 N.m | ||||
| BLRTSX89i-RA | 1 - 10 N.m | ||||
| BLRTSX177i-R | 2 - 20 N.m | ||||
| BLRTSX177i-RA | 2 - 20 N.m | ||||
| BLRTSX36F-R | 5 - 50 N.m | ||||
| BLRTSX36F-RA | 5 - 50 N.m | ||||
| BLRTSX73F-RA | 10 - 100 N.m | ||||
| BLRTSX148F-RA | 20 - 200 N.m | ||||
| BLRTSX368F-RA | 50 - 500 N.m | ||||
| BLRTSX738F-RA | 100 - 1000 N.m | ||||
Dimensiones
Especificaciones
| Precisión | ± 0,2% de la escala completa |
| Salida de referencia | ± 5VDC ± 0,2% FS |
| Excitación recomendada | 11VDC a 26VDC (polo seguro) |
| No lineal | 0.2% FS |
| Temperatura de uso | 41 a 122 F |
| Conector de acoplamiento | 150% de la potencia de salida |
