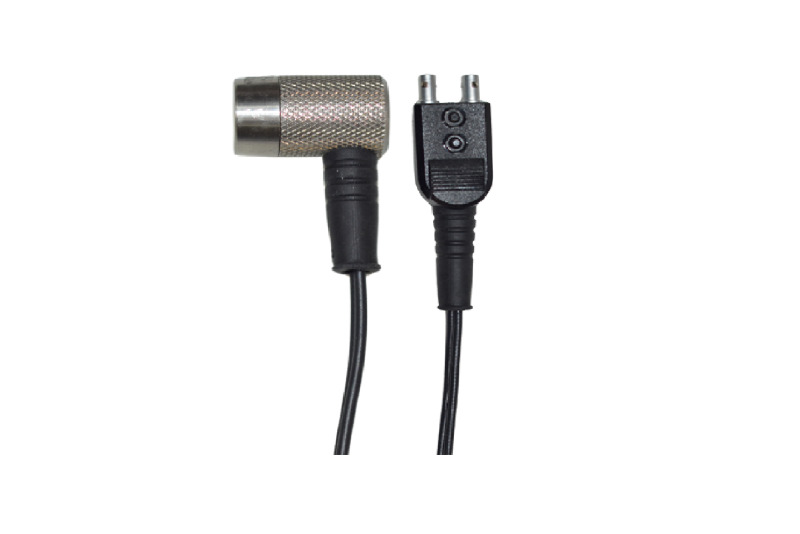

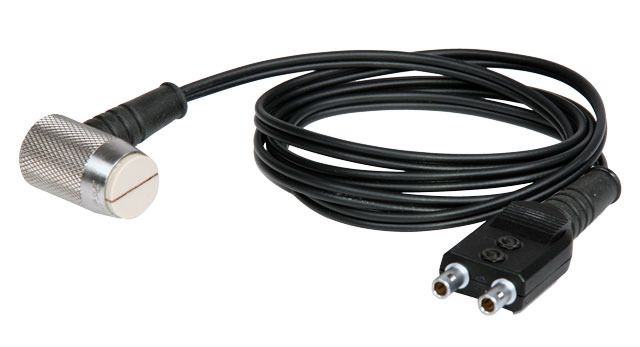

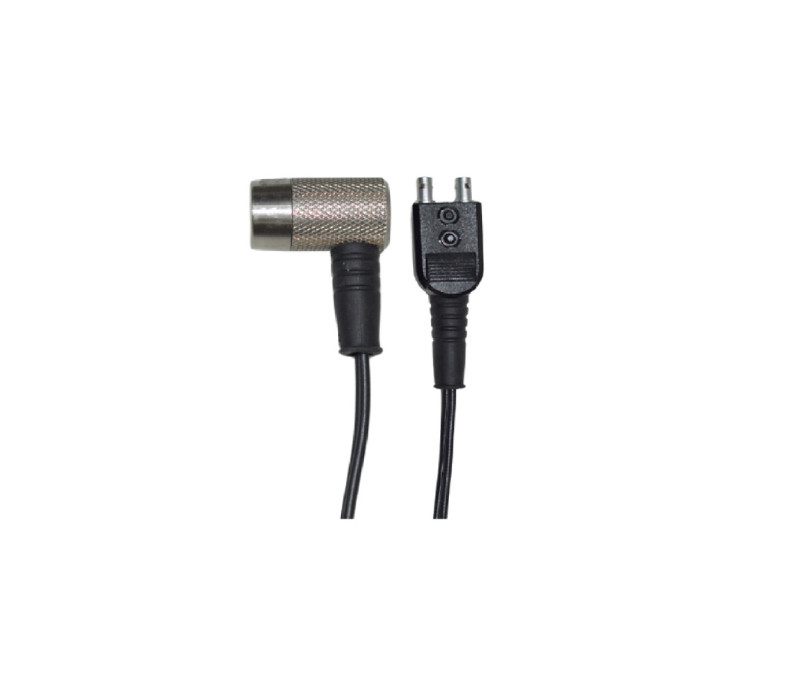

1/2 " ULTRASONIC DUAL ELEMENT TRANSDUCERS

Nota importante: Los modelos de transductores duales T-104-XXXX forman ahora parte de la serie de transductores ultrasónicos de doble elemento de 1/2". Todas las especificaciones, comparativas y precios de la serie de 1/2" se indican a continuación.

Los transductores de doble elemento de 1/2" de Checkline están diseñados para la medición de espesores de pared en una amplia gama de materiales, incluidas superficies rugosas, curvas o corroídas. Estos transductores son compatibles con la mayoría de los medidores ultrasónicos Checkline y son adecuados tanto para materiales estándar como recubiertos, según el modelo.

Con diversas frecuencias, niveles de amortiguación y opciones de conector disponibles, estas sondas se adaptan a diferentes espesores de pared y condiciones de superficie. Son ideales para mediciones de uso general o entornos de inspección exigentes donde la precisión y la repetibilidad son clave.

Características principales (según el tipo):

Opciones de frecuencia múltiples: Disponibles de 1 a 10 MHz para un rendimiento adaptado a materiales delgados o gruesos.
Diseño de diámetro 1/2": Optimizado para superficies más grandes, incluidas superficies ligeramente curvas o irregulares.
Compatibles con medidores de doble elemento: Diseñados para todos los medidores Checkline que utilizan sondas de doble elemento con conectores LEMO.
Conectores laterales: Diseño ergonómico y compacto que facilita el acceso en espacios reducidos.
Variantes de amortiguación: Disponible en modelos estándar y para recubrimientos con distintos niveles de amortiguación.

Beneficios clave:

Rendimiento fiable: Diseñados para ofrecer una señal constante y un acoplamiento óptimo en superficies rugosas, pintadas o corroídas.
Adaptables a materiales recubiertos: Las versiones para recubrimientos aíslan el espesor del material base minimizando la pérdida de señal a través de la capa.
Guía rápida de selección: Las tablas de frecuencia y amortiguación facilitan la elección del transductor adecuado para cada aplicación.

Estos transductores de doble elemento de 1/2" proporcionan una solución fiable para una amplia variedad de tareas de medición de espesores de pared. Su construcción robusta y su respuesta de frecuencia optimizada los convierten en un accesorio imprescindible en rutinas profesionales de inspección ultrasónica.

Contáctenos para recibir asesoramiento sobre la configuración de transductor más adecuada para su medidor y necesidades de inspección.

Precio Desde € 380,00

Pedir ahora

Diámetro del transductor: 1/2 pulgada (12,7 mm), adecuado para aplicaciones generales y superficies curvas.
Rango de frecuencias: Disponible de 1 MHz a 10 MHz según el modelo.
Medidores compatibles: Funciona con medidores de espesor ultrasónico de doble elemento Checkline (conector LEMO).
Tipo de conector: Conexión lateral encapsulada para un manejo sencillo en espacios reducidos.
Adecuación de la aplicación: (Varía según el modelo) Diseñado para metales pintados y sin pintar, incluidos los corroídos o desgastados.
Opciones de amortiguación: Disponible con amortiguación estándar y específica para recubrimientos, adaptada a la aplicación.
Guía de selección: Consulte la tabla de frecuencia/amortiguación para la selección del modelo en función del tipo de medición y/o medidor utilizado.

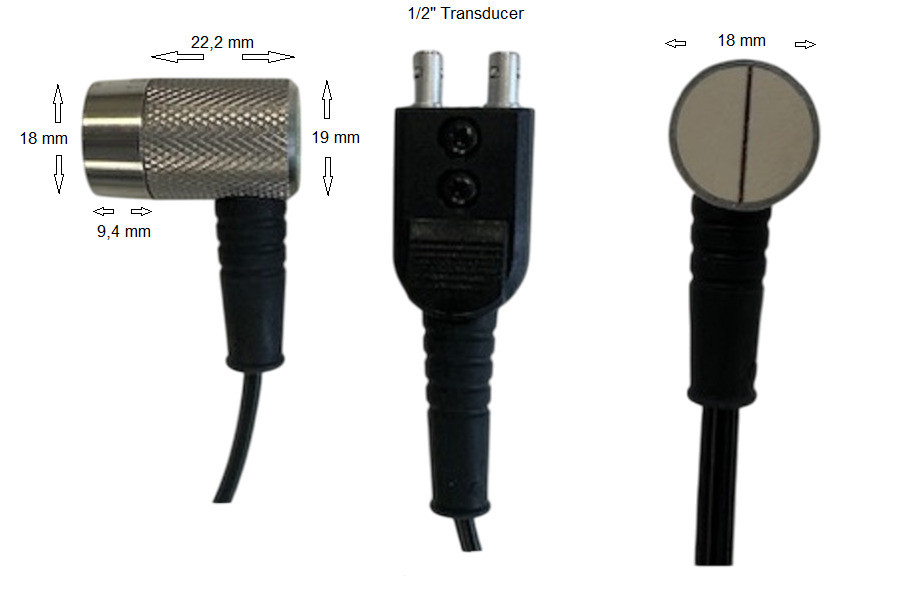

Transductor dual de 1/2":

Diseñado para ofrecer precisión e integración compacta, este transductor incorpora las siguientes medidas clave:

• Diámetro de la superficie activa: 18 mm – estándar para superficie de contacto de 1/2"
• Longitud del cabezal: 22,2 mm – sin incluir el cable
• Diámetro del cuerpo: 19 mm

Estas dimensiones mayores garantizan compatibilidad con la mayoría de medidores de espesor ultrasónicos y permiten un escaneo rápido y un contacto fiable sobre las superficies medidas.

Cómo seleccionar el transductor ultrasónico adecuado:

Los transductores ultrasónicos de Checkline están disponibles en diferentes frecuencias, niveles de amortiguación y características de la sonda para adaptarse a una amplia gama de aplicaciones. Elegir el transductor correcto garantiza mediciones precisas en función del tipo de material, el recubrimiento y el rango de espesores.

Características del transductor y amortiguación

Sondas estándar: Ideales para mediciones Pulse-Echo en materiales sin recubrimiento, recubrimientos metálicos o capas de pintura muy finas. Estas sondas ofrecen buena penetración y son aptas para uso general.

Sondas compuestas: Más adecuadas para materiales blandos o menos homogéneos. Proporcionan un ancho de banda más amplio con mejor resolución y detalle, manteniendo una penetración razonable.

Sondas HD (High Damping): Diseñadas para mediciones Echo-Echo (a través de recubrimiento) y Pulse-Echo. El modo Echo-Echo elimina el espesor del recubrimiento en la lectura y es eficaz cuando el espesor de pared es superior a 2,5 mm y el recubrimiento es inferior a 1,0 mm.

Sondas CT: Transductores de alta amortiguación diseñados específicamente para la Serie TI-CMX para medir espesor de pared, espesor de recubrimiento o ambos. Admiten:

Medición de recubrimiento: Hasta 2,5 mm
Medición Echo-Echo: Requiere un espesor de pared > 2,5 mm
Echo-Echo-Verify: (Solo en modelos compatibles) Requiere un espesor de pared > 1,25 mm

Guía de frecuencias de transductores

Las sondas duales de 1/2” están disponibles en frecuencias desde 1 MHz hasta 10 MHz. La elección de la frecuencia adecuada depende de la profundidad de inspección y la resolución requerida:

Bajas frecuencias (1–2,25 MHz): Ofrecen mayor penetración para materiales gruesos o atenuantes. Menor resolución y zona muerta más amplia, menos adecuadas para paredes delgadas.
Frecuencias medias (3,5–5 MHz): Equilibrio entre penetración y resolución. Versátiles para la mayoría de aplicaciones estándar.
Altas frecuencias (7,5–10 MHz): Mayor resolución con penetración más superficial. Óptimas para materiales finos y mediciones de alta precisión.

Consulta la tabla de selección de transductores a continuación para encontrar la mejor opción según el tipo de material, el estado de la superficie y el rango de medición.

A Moisture Kit for Every Concrete Test Application

Item	CCTK	CCIK	IQCK	IQCPK	CDK	CDTK	CDIK
CME5	X	-	X	-	-	-	-
CMEX5	-	X	-	X	-	X	X
E5-HBS	X	X	-	-	-	-	X
Tramex APP	X	X	X	X	-	X	X
DL-RHTA	X	-	-	-	-	-	-
CTP	X	-	-	-	-	-	-
IRT2	-	X	-	X	-	-	X
IRTDP	-	-	X-	-	-	-	-
CMP	-	-	-	-	X	X	X
HIPP	-	-	-	-	-	-	X
RHIE2B	-	-	-	-	-	-	X
RHHLsR	-	-	-	-	-	-	X
CALCRH	-	-	-	-	-	-	X
ALLBAG	X	-	X	X	-	-	-
MAXMULTI	-	X	-	-	X	X	X
CCTK: Concrete Installer Tech Kit CCIK: Concrete Coatings Inspector Kit IQCK: Flooring Installation Quick Check Kit IQCPK: Flooring Installation Quick Check Plus Kit CDK: Concrete Determinator Kit CDTK: Concrete Determinator Tech Kit CDIK: Concrete Determinatir Inspector Kit

Productos

Artículo	Producto	Precio
130284	T-104-0000 1 MHz Probe 1/2" for composites, thick plastics, rubber	€ 380,00
126124	T-104-0600 1 mHz Probe 1/2" CPZT	€ 430,00
130496	T-104-1000 1/2 inch 2.25 MHz Transd. for Cast Iron/Plastics (107)	€ 380,00
140269	T-104-1600 2,25 mHz Probe 1/2" CPZT	€ 430,00
130274	T-104-9700 3.5 MHz Dual Element Transducer - 1/2"	€ 430,00
130292	T-104-9900 1/2" dia 3.5 MHz Cast Iron & Plastics Transducer for TI-CMX	€ 430,00
126466	T-104-2000 Heavy Wall 5.0 mHz Probe 1/2"	€ 380,00
133629	T-104-2700 - 1/2" 5MHz Dual Element Hi Damped Transducer	€ 430,00
130291	T-104-2900 1/2" dia 5.0 MHz Heavy Wall Transducer for TI-CMX	€ 430,00
130411	T-104-4000 Heavy Wall 10.0 mHz Probe 1/2"	€ 413,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
