CTM2

CTM2

2 Modelos disponibles
CTM2-2.000 - 1000 kg / 10 kN / 2000 lb
CTM2-10.000 - 4500 kg / 45 kN / 10000 lb
Mide cables con un diámetro de 4,75 mm a 25,4mm (1 pulgada)

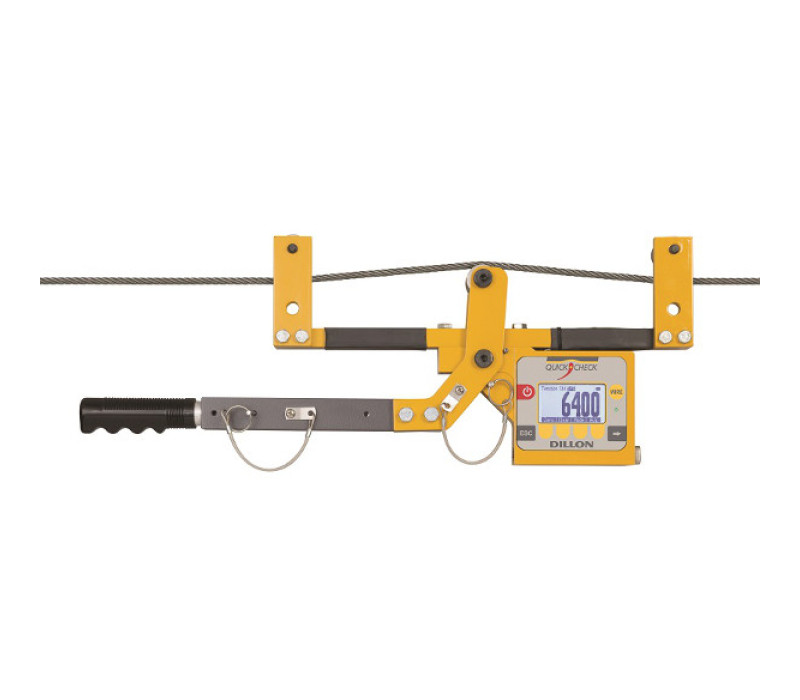

El medidor de tensión de cables CTM2 mide rápidamente la tensión en tirolinas, cables metálicos, barandillas de alambre, vientos, cables tensores y cables aéreos. Se instala rápida y fácilmente y está listo para medir en cuestión de segundos. La célula de carga digital es muy precisa y este medidor de tensión de cables metálicos no requiere tablas de búsqueda ni de corrección.

Tensiómetro de cable rápido y fácil de usar
El CTM2 puede colocarse en un cable, medir su tensión y retirarse en menos de cinco segundos. No hay tablas de consulta complicadas ni tablas de conversión. El operador puede seleccionar rápidamente entre 20 tamaños y tipos de cables diferentes almacenados en la memoria del CTM2.
El modo de comprobación de tensión muestra gráficamente las tensiones actual y objetivo para un ajuste extremadamente rápido de la tensión de la línea. Incluso los infrecuentes cambios de batería son rápidos.

Amplia gama de funciones

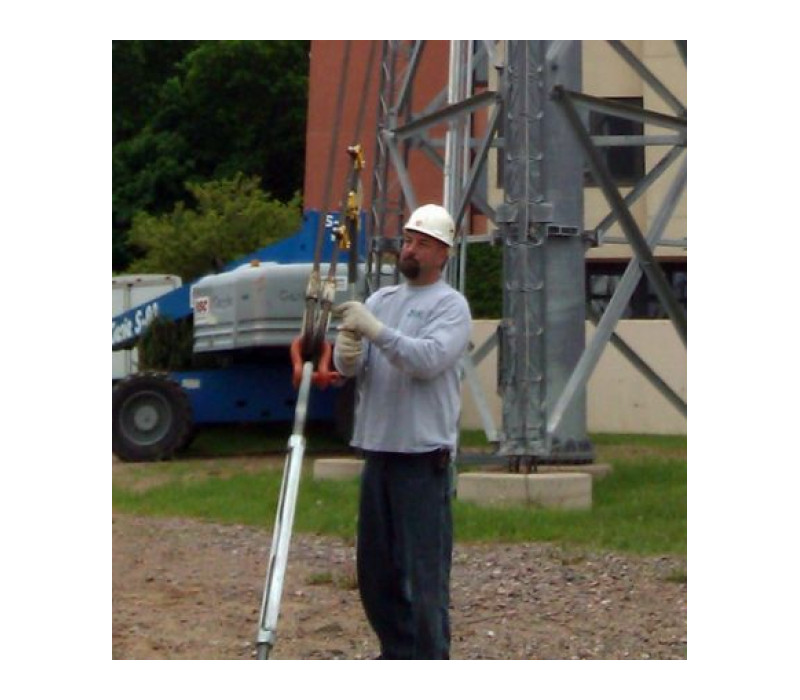

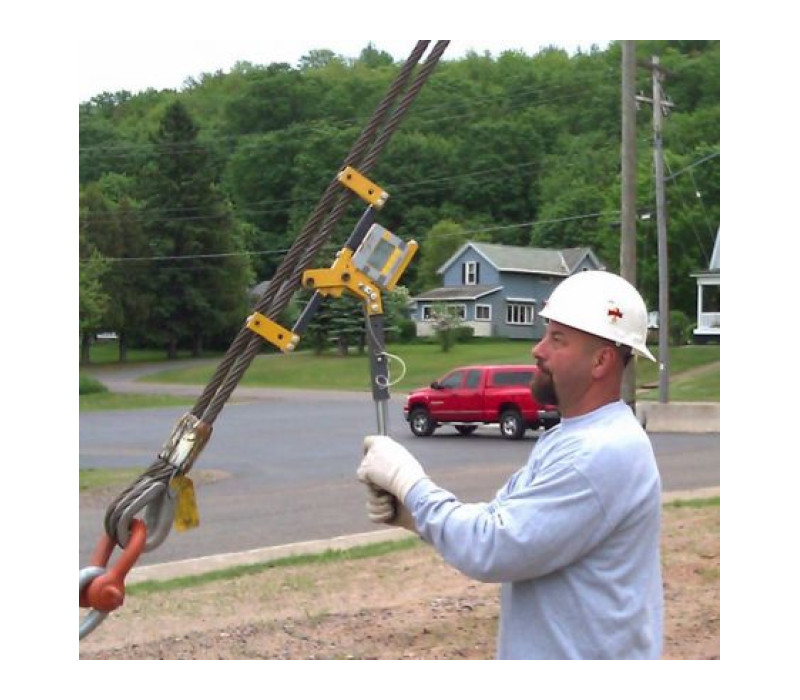

El CTM2 puede utilizarse para numerosas funciones. Entre las más habituales se encuentran los cables tensores de torres y chimeneas, las barreras de cables pretensados, los puentes, los ascensores, los cabrestantes, el hormigón pretensado, los sistemas anticaídas, los cables de aeronaves y los servicios públicos.

MODELO:

CTM2-2000
CTM2-10000
CTM2-10000-PP

Pedir ahora

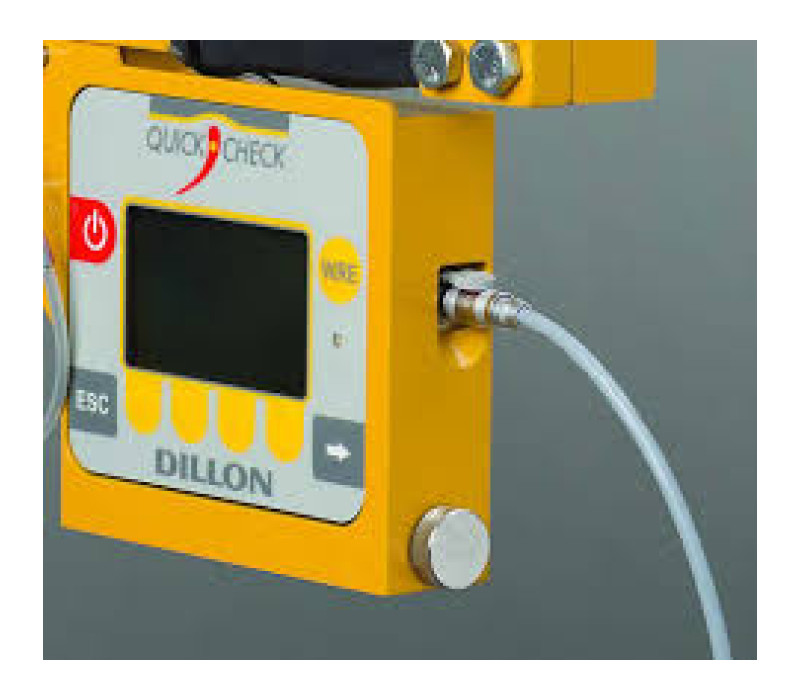

Puerto RS-232
Utiliza pilas AA con una larga duración entre cambios
Acabado amarillo de alta visibilidad
Interfaz de teclas fáciles de usar
Pantalla retroiluminada de fácil lectura con ayuda de texto completo
El mango telescópico engancha el medidor rápidamente con el mínimo esfuerzo
Se adapta a una amplia gama de tamaños y estilos de cables
Las poleas con rodamientos eliminan la fricción y proporcionan la mejor precisión
Certificado CE
Unidades de medida seleccionadas por el usuario de Lbf, Kgf o Newtons
Con certificado de calibrado
Mide cables con diámetro de 4,75 mm a 25,4 mm

El CTM2 se distribuye como un kit completo que incluye:

CTM2 - Medidor de tensión de cables
1 Juego de Poleas
Calibrado para 1 tamaño de cable
Manual de instrucciones (CD)
Certificado de calibrado
Maletín de transporte de gran resistencia.

Juegos de poleas disponibles

Hay 4 tamaños de polea disponibles.

Código L: Polea para cables de Ø4,75 mm a Ø6,5 mm /- 3/16"- 1/4".
Código P: Polea para cables de Ø4,75 mm a Ø12,7 mm - 3/16"-1/2".
Código S: Polea para cables de Ø6,5 mm a Ø19 mm - 1/4"- 3/4".
Código T: Polea para cable de Ø12,7 mm a Ø25,4 mm - 1/2"- 1".

Para la mayoría de las aplicaciones, un juego de poleas para todo el surtido de tensión de cables será suficiente.
Si necesita comprobar la tensión tanto en cable de Ø4,75 mm - 3/16" como de Ø25,4 mm - 1", entonces deberá pedir 2 juegos de poleas. Código P y Código T.

El usuario debe utilizar el juego de poleas apropiado para el tamaño del cable y la de calibrado almacenado.
El cambio de juegos de poleas se realiza en unos dos minutos con la llave incluida.

OPCIONAL:
CTM2-10000-PP
Medidor de Tensión de Cables CTM2-10000, con 2 juegos de poleas (P,T) y estuche, Pre-Calibrado con 16 calibraciones.

Muestras de calibración disponibles:

Diámetro de cable

Construcción de cable

1x6

1x7

1x19

3x7

6x7

6x19

6x26

6x36

6x37

7x19

8x19

19x7

Pulgadas

1x6

1x7

1x19

3x7

6x7

6x19

6x26

6x36

6x37

7x19

8x19

19x7

3/16

7/32"

1/4

5/16

3/8

7/16

1/2

9/16

5/8

11/16

3/4

7/8

* = Preestirado

Cable ACSR - #2, #4, 1/O, 2/O, 4/O, 336 Oriole, 397, 556, 563 Penguin, 743 Chickadee, 997 Petunia, 795 Drake

La carga de calibrado puede modificarse si se desea. Las cargas de calibración superiores están limitadas por la capacidad máxima del arnés. Si no aparece el tamaño/tipo de cable deseado, el cliente puede suministrar una muestra de cable de 10 pies para determinar si se puede crear una eslinga de calibración personalizada (no retornable). Consulte la fábrica para más detalles.

Ejemplo de pedido
CTM2-10000 - € --,--
CTM2-SH-S - € --,--.
Primer calibrado - Sin cargo
Segunda Calibración - € --,--.
Cada Calibración Adicional - € --,--.
(20 calibraciones separadas como máximo)

El Medidor de Tensión de Cables CTM2 incluye el calibrado en una muestra de fábrica.
ESPECIFIQUE el diámetro y la construcción del cable.

En caso de que sus cables no aparezcan en la tabla anterior, o si desea recibir un presupuesto por correo electrónico, descargue el siguiente archivo:

CABLE TENSION METER QUOTE REQUEST FORM.doc

y envíenos el formulario por correo electrónico. Así podremos comprobar si sus cables están disponibles para calibración o si se necesitan muestras de 3 metros.

CTM2 Matrix

CTM2 Ficha Técnica

Capacidad	CTM2-2.000 - 1000 kg / 10 kN / 2000 lb CTM2-10.000 - 4500 kg/ 45 kN/ 10000 lb
Resolución (seleccionable)	CTM2-2.000: Low 5Kg - Med 2Kg - High 1Kg CTM2-10.000: Low 20Kg - Med 10Kg - High 15Kg
Unidades de medida	Kgf, Newtons & Lbf
Tamaño del cable	Ø4,75 a Ø25,4 mm / Ø3/16 - Ø1"
Precisión	±3% de la capacidad del producto
Número de calibraciones	Se pueden almacenar hasta 20 de forma independiente
Temperatura de funcionamiento	-20°C a 70°C
Error en la carga	Alargamiento del cable de tan sólo 2 mm
Pantalla	La pantalla LCD gráfica de puntos admite texto completo
Luz de fondo	Incluido (intensidad y temporizador configurables)
Pantalla informativa	Muestra la unidad, el tipo de cable, la polea y la batería
Protección del medio ambiente	Apto para un uso continuado en exteriores
Fecha y hora	Incluido
Recordatorio de calibrado	Incluido (configurado por el distribuidor)
Alimentación	2 Pilas AA
Duración de las pilas	10 Hz = más de 250 horas seguidas 100Hz = más de 100 horas seguidas
AZT y filtración	AZT (Seguimiento automático de cero) y filtrado configurables
Modo de tensado Apto/Fallido	Si
Modo torre	Memorización de las lecturas del cable para su posterior exportación (Memorización de cada pata y cable)
Dimensiones	25 x 59 x 8 cm
Dimensiones del envío	74 x 48 x 23 cm
Peso	5 kg
Peso del envío	12 kg

Productos

Artículo	Producto	Precio
135260	CTM2-2000 Cable Tension Meter	€ 2.775,00
135127	CTM2-10000 Cable Tension Meter	€ 3.290,00
135261	CTM2-10000-PP Cable Tension Meter	€ 6.145,00

Accesorios

Artículo	Producto	Precio
134623	Code L Sheaves for 4.75 mm to 6,5 mm - 3/16" to 1/4"	€ 500,00
126797	Code P Sheave for cables from 4.75 mm to 12.7 mm - 3/16"-1/2"	€ 375,00
126798	Code S Sheave for cables from 6.5 mm to 19 mm - 1/4"- 3/4"	€ 375,00
126799	Code T Sheave for cable from 12.7 mm to 25.4 mm - 1/2"- 1"	€ 375,00
130410	CTM2-ADD-CAL - Additional Calibration	€ 180,00
137119	AWT05-509279 - Data export pack	€ 500,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
