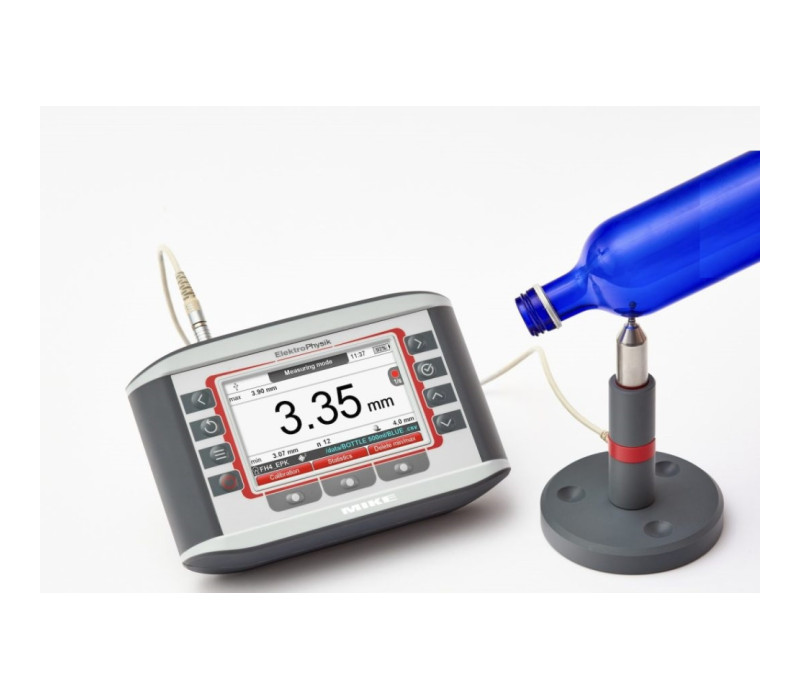

MiniTest FH MiniTest FH

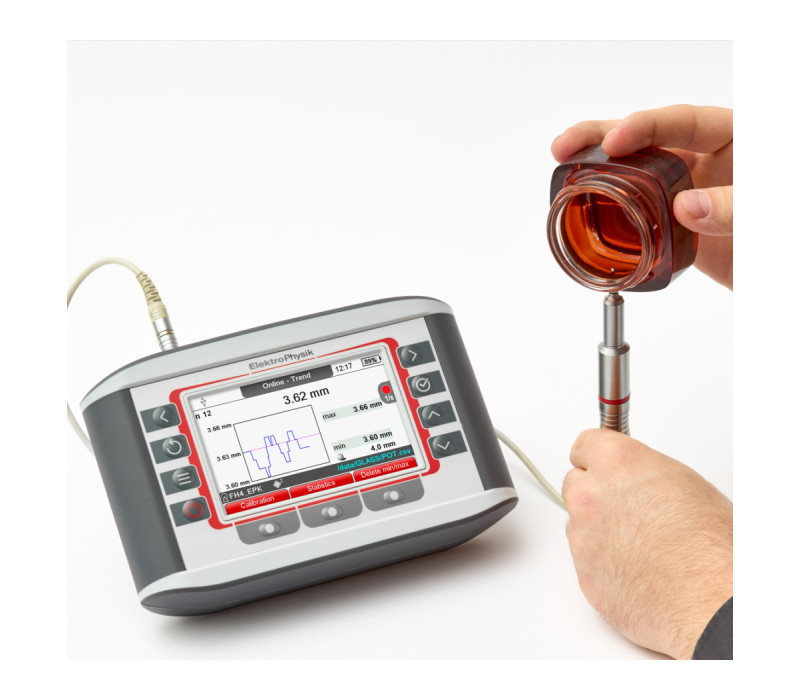

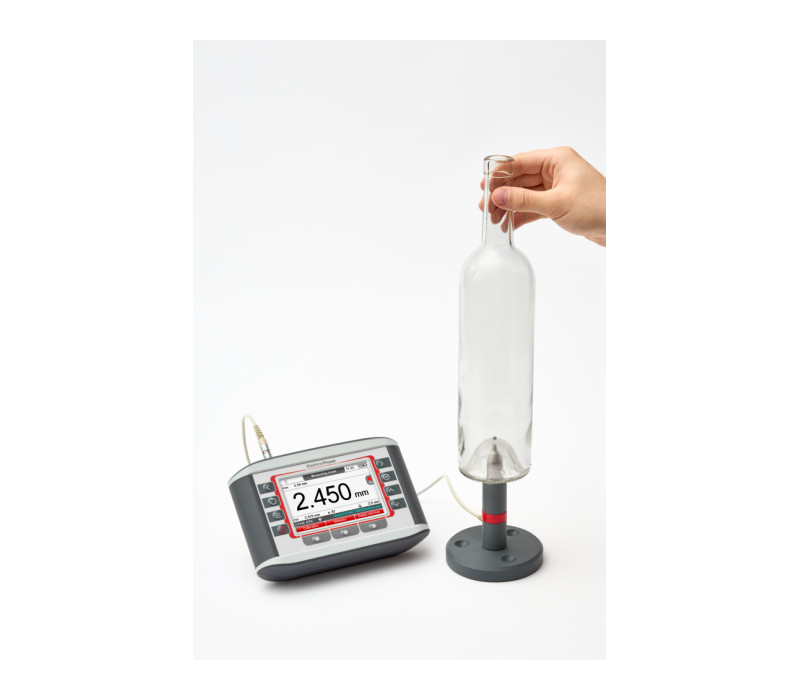

MiniTest FH con sonda estándar FH 4 en un soporte, medición del grosor de una botella de vidrio

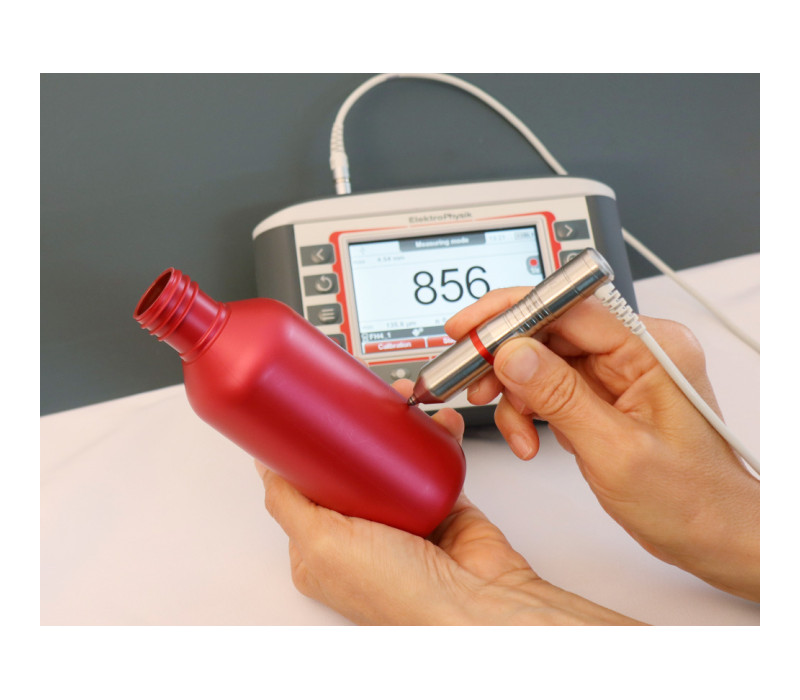

medición rápida y eficaz del grosor de una botella de plástico para la producción o el control de calidad

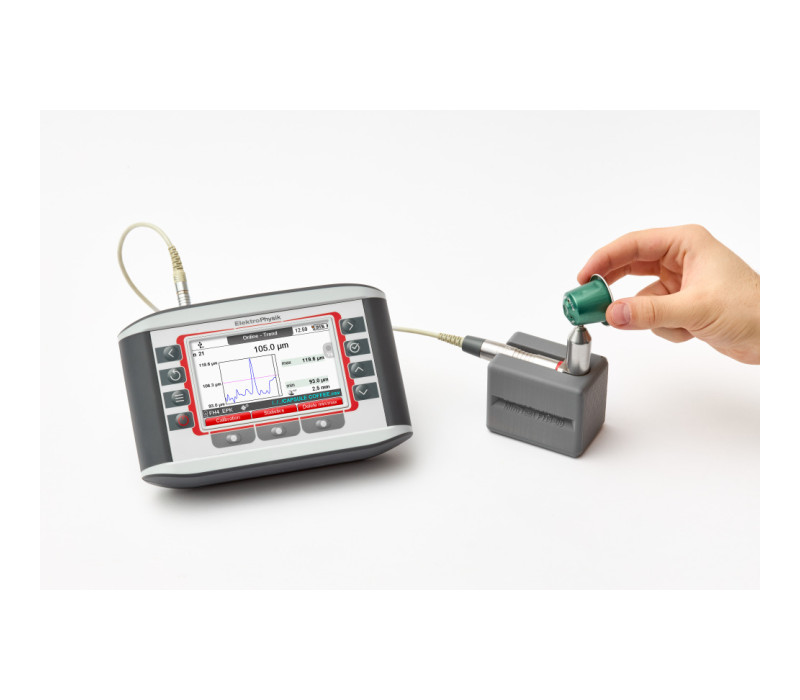

Un sensor FH 4 de 90 grados utilizado en un soporte que mide el grosor de una taza Nespresso de aluminio con la pantalla de tendencias en línea en el medidor, que muestra el gráfico estadístico y la tendencia en tiempo real.

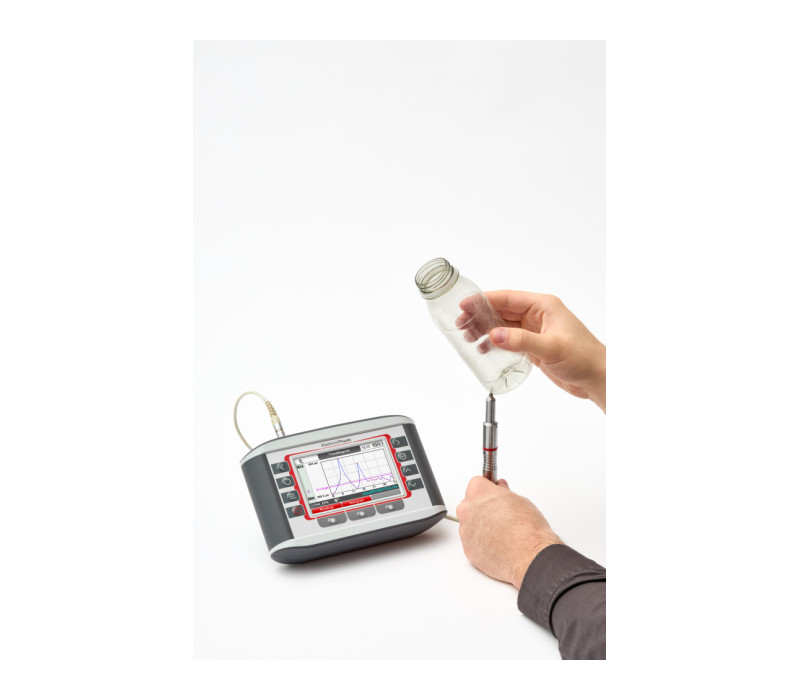

El sensor FH 2 puede utilizarse en lugares a los que el FH 4 no puede acceder correctamente para medir

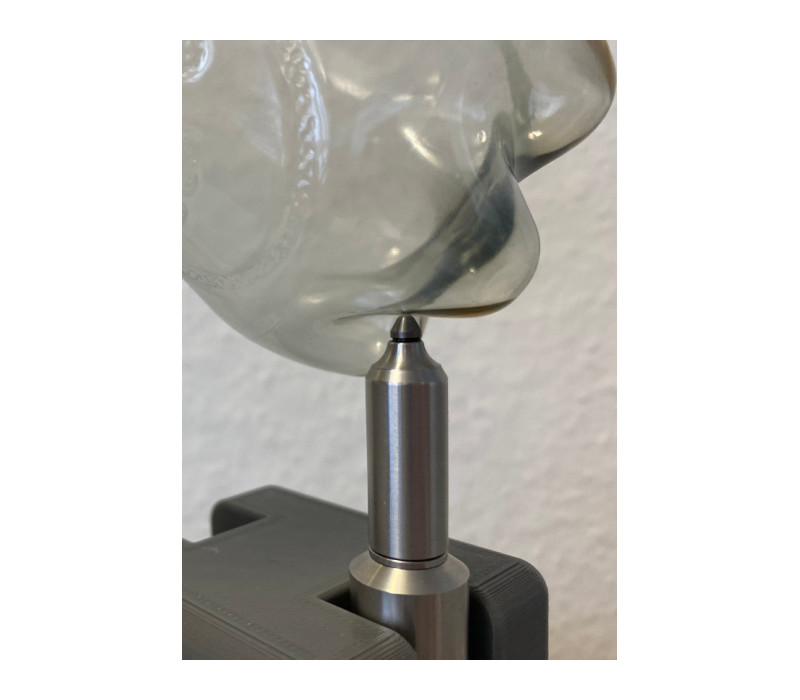

El sensor HH 2 con un rango de medición de 0-2 mm, para su uso en componentes pequeños con cavidades y geometría de difícil acceso.

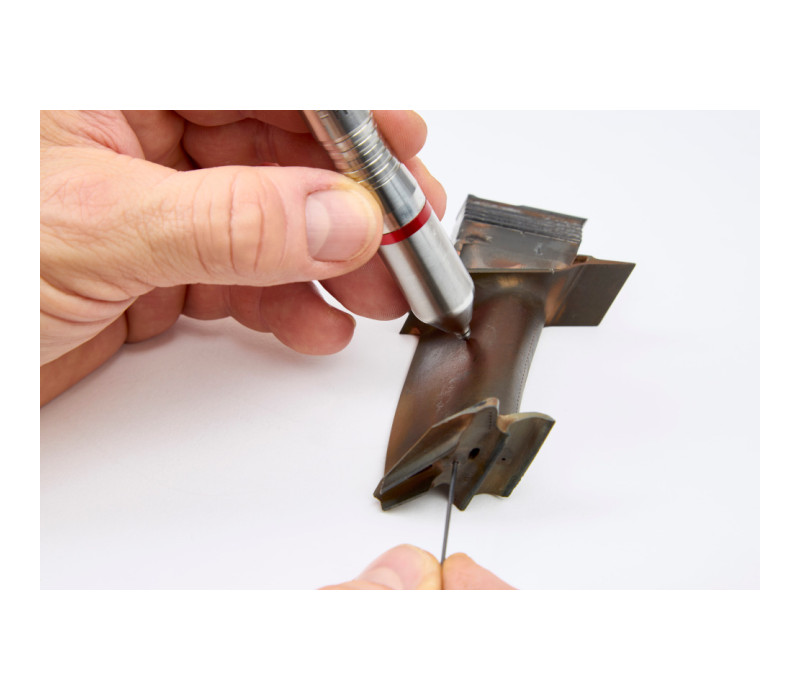

Versión especial del sensor FH 4 que utiliza un hilo de acero como referencia en lugar de una bola de acero. Este sensor FH ofrece medición de grosor de pared en álabes de turbinas o cualquier otra utilización que no permita el riesgo de caída y pérdida irremediable de la bola de acero.

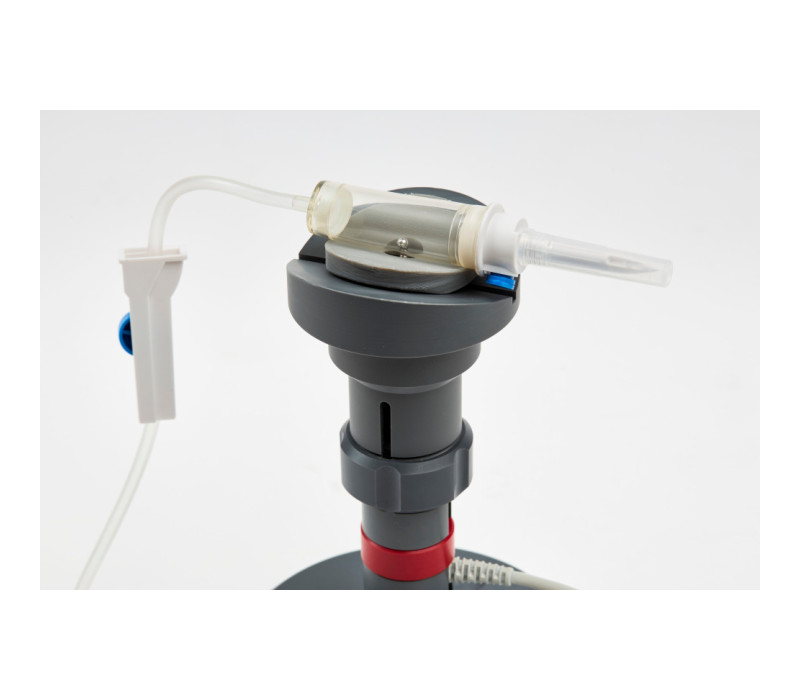

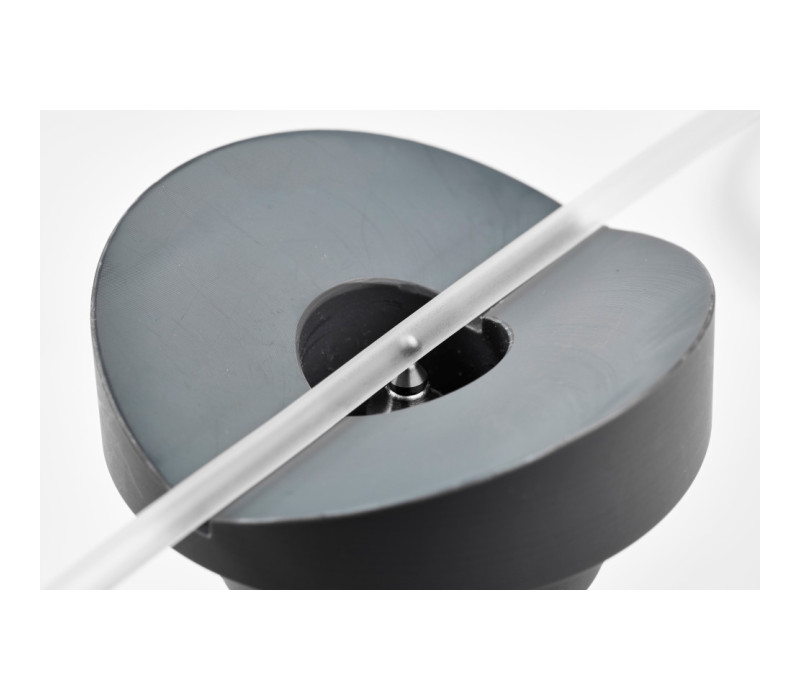

El FH4-1 se utiliza, por ejemplo, con productos médicos como jeringuillas, equipos de infusión, corazones sintéticos, prótesis, etc.

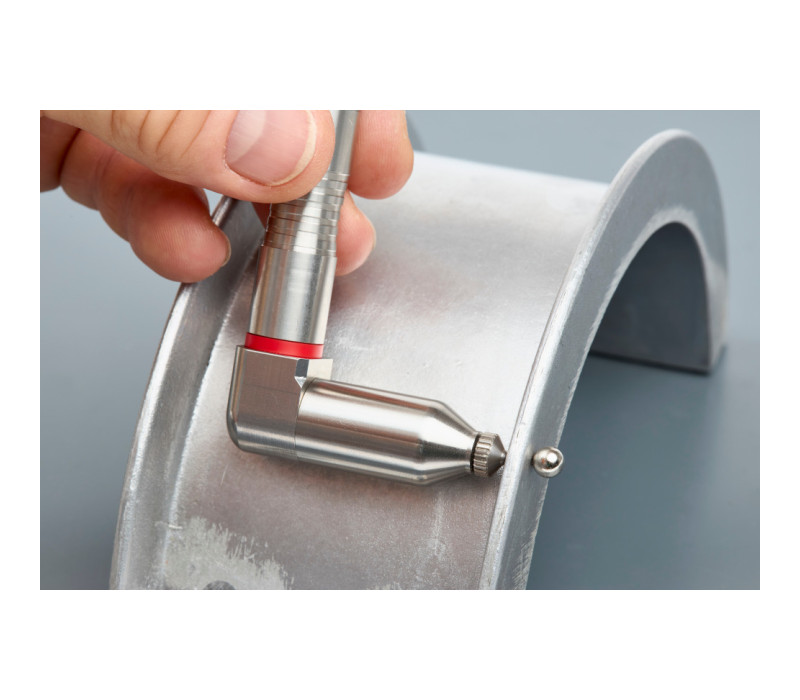

Los tipos de sensor FH 4 y FH 10, así como sus versiones magnéticas, pueden equiparse con capuchones de sensor sustituibles. Siempre que el cliente se encuentre con el problema de que la punta del sensor pueda sufrir golpes mecánicos (colocación puntual sobre material duro), puede ser aconsejable trabajar con un sensor que ofrezca la posibilidad de sustituir el capuchón del sensor.

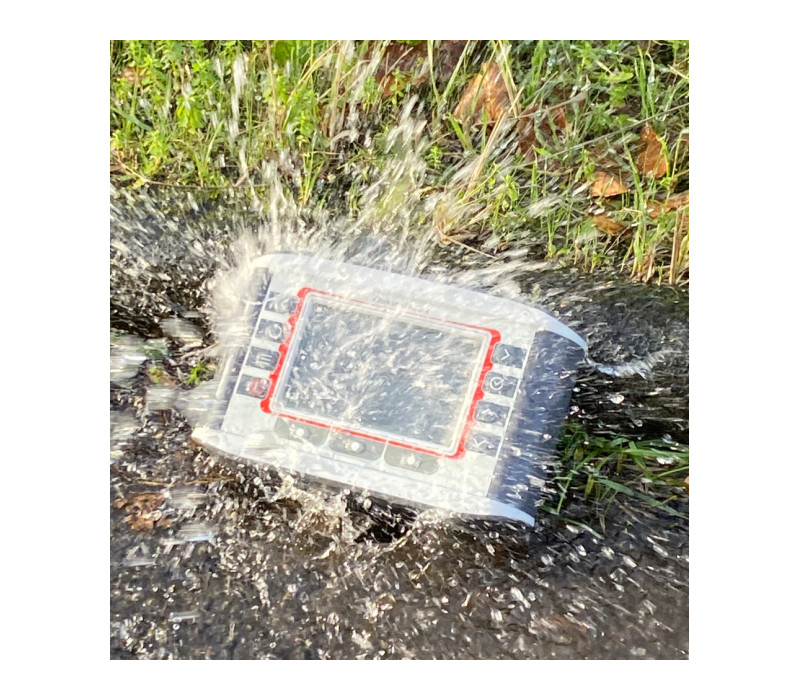

El MiniTest FH tiene un grado de protección IP65, es resistente a las salpicaduras y puede utilizarse en condiciones duras.

Medidor de Espesor Magnético

Innovación y Precisión en Medición Compacta

Descubre el New MiniTest FH de Checkline, un medidor de grosor magnético de alta precisión que ofrece soluciones avanzadas para medición en una amplia variedad de materiales, incluidos plásticos, metales, y vidrios. Este dispositivo es ideal para aquellos que buscan fiabilidad y precisión en un medidor compacto y fácil de manejar.

Características Clave:

Versatilidad de Aplicación: Capaz de medir hasta 24 mm de grosor de pared, es perfecto tanto para entornos de producción como para laboratorios de calidad.
Tecnología SIDSP®: Todos los sensores implementan procesamiento digital de señales integrado, asegurando mediciones precisas y fiables.

Funcionalidades Especiales:

Calibración Rápida Basada en IA: Permite un ajuste a cero en menos de diez segundos, mejorando significativamente la precisión de las mediciones.
Diversas Opciones de Conectividad: Incluye interfaces como USB, RS-232C y Bluetooth, permitiendo una fácil transferencia de datos a sistemas de control de calidad.

Beneficios para el Usuario:

Manejo Intuitivo: Con una ergonomía que facilita su uso y una pantalla a color de 4,3" que muestra los datos claramente, este medidor garantiza una experiencia de usuario óptima.
Resistencia a Condiciones Difíciles: Certificado con IP65, es ideal para trabajar en ambientes industriales exigentes.

Este medidor es una elección superior para profesionales que requieren una herramienta eficiente y adaptable para la medición precisa de espesores en una gama de materiales industriales, desde embalajes hasta componentes automotrices y más.

Medición de alta precisión del espesor de pared de materiales no ferrosos de hasta 24 mm de grosor
Precisión y repetibilidad excepcionales gracias al procesamiento digital de señales integrado en el sensor (SIDSP®)
2 millones de lecturas almacenables en más de 200 lotes
Adecuado para todo tipo de envases, como botellas y recipientes de vidrio y plástico
Así como para materiales compuestos, piezas de aluminio y titanio con geometrías complejas en la producción aeroespacial y de automoción.
Hasta 20 lecturas por segundo
Sensores resistentes al desgaste con puntas endurecidas
Importación directa de datos al software de evaluación
Interfaces Bluetooth, USB y RS 232 C
Función de calibración rápida basada en IA
IP 65, resistente a salpicaduras de agua

MiniTest Unidad básica FH
Maletín de plástico sólido para transporte y almacenamiento
Sensor a elegir que incluye:
- Bolas objetivo o cables
- Capuchones cero y de calibración
- Un soporte de medición con resorte, todos los sensores excepto la versión de 90°.
- Una tapa protectora especial y un tubo de blindaje para el transporte.
Conexión USB y cable de carga.

MiniTest FH Principio de medición

	MiniTest FH utiliza un elemento Hall para detectar variaciones en el campo electromagnético y las convierte en un valor de espesor. El espesor se determina midiendo la distancia desde una bola de referencia u otro objeto de referencia hasta la punta del sensor. Un potente imán atrae la bola de referencia hacia el sensor y la mantiene en el lugar exacto de la punta del sensor. El campo magnético varía en función de la distancia entre la bola de referencia y la punta del sensor. Las variaciones del campo magnético aumentan a medida que disminuye la distancia entre la bola objetivo y la punta del sensor. La variación puede tomarse como referencia para el espesor del material de la muestra que se va a medir.

Información del sensor MiniTest

Sensor	Tamaño estándar de la bola/alambre, mm	Número de bolas/hilos	Tamaños de las bolas magnéticas, mm	Número de bolas	Rango de medición en mm
FH2	1,5/2,5/4	100/100/50	-	-	0-2,3
FH2-M	1,5/2,5/4	100/100/50	1,5/3	20/20	0-4,5
FH2-90	1,5/2,5/4	100/100/50	-	-	0-2,3
FH2-M-90	1,5/2,5/4	100/100/50	1,5/3	20/20	0-4,5
FH4	1,5/2,5/4	100/100/50	-	-	0-6
FH4-90	1,5/2,5/4	100/100/50	-	-	0-6
FH4-1	1/1,5/2,5/4	100/100/100/50	-	-	0-6
FH4-1-90	1/1,5/2,5/4	100/100/100/50	-	-	0-6
FH4-M	1,5/2,5/4	100/100/50	1,5/3	25/20	0-9
FH-4-M-90	1,5/2,5/4	100/100/50	1,5/3	25/20	0-9
FH4cc	1,5/2,5/4	100/100/50	-	-	0-4
FH4cc-90	1,5/2,5/4	100/100/50	-	-	0-4
FH4cc-M	1,5/2,5/4	100/100/50	1,5/3	25/20	0-8
FH4cc-M-90	1,5/2,5/4	100/100/50	1,5/3	25/20	0-8
	0,66/1,15	20/20	-	-	0-13
	0,66/1,15	20/20	-	-	0-13
	2,5/4/6/9	100/50/25/10	-	-	0-13
	2,5/4/6/9	100/50/25/10	4/6	20/20	0-24
	2,5/4/6/9	100/50/25/10	-	-	0-12
	2,5/4/6/9	100/50/25/10	4/6	20/20	0-23

Opciones del sensor MiniTest FH

	Soporte de medición accionado por resorte Todos los sensores, excepto la versión de 90°, vienen con un soporte de medición accionado por resorte incluido en el paquete. Este soporte sirve para fijar el sensor en posición vertical y facilita la medición precisa de objetos guiándolos cómodamente sobre la punta del sensor.
	Bola de 1 mm o referencia de alambre FH4-1 Además de sus aplicaciones estándar, el sensor FH4 está disponible en versiones especializadas adaptadas a tareas de medición específicas. Especialmente en el sector médico, donde es habitual medir piezas pequeñas con pasajes estrechos, el tipo de sensor FH4-1 es ideal. Esta variante está diseñada para tareas como la medición del grosor de la pared de tubos, órganos artificiales, endoprótesis, equipos de infusión, etc., utilizando una bola objetivo con un diámetro tan pequeño como 1 mm. Alambre FH4 Ciertas aplicaciones plantean retos que impiden el uso de bolas de medición, a menudo debido al riesgo de irrecuperabilidad dentro del objeto que se está midiendo. En estos casos, el sensor FH ofrece una solución única en forma del sensor FH4-Wire. Esta variante emplea un alambre de medición en lugar de una bola, lo que la hace indispensable para comprobar álabes de turbinas, donde el grosor de la pared puede determinarse con precisión mediante un alambre insertado en los orificios de refrigeración.
	Sensores FH2 El sensor FH2 de punta pequeña se utiliza para medir en espacios reducidos y zonas de difícil acceso. Como las cavidades inferiores de botellas para mascotas y pequeños componentes con una geometría de difícil acceso;
	Capuchones de punta Reemplazables para aplicaciones de gran desgaste Para situaciones en las que cabe esperar un gran desgaste de la punta de medición, existe un sensor con punta de desgaste reemplazable.
	90° Sensores para zonas de difícil acceso Los sensores FH2 y FH4 también están disponibles en una versión en ángulo de 90° para accesos donde los sensores estándar no son capaces de medir. Los sensores en ángulo son técnicamente similares a su versión recta.

FH4 - sensor

Todas las dimensiones están en mm

FH2 - sensor

Todas las dimensiones están en mm

FH10 - sensor

Todas las dimensiones están en mm

FH2 y FH4 90° - sensor

Todas las dimensiones están en mm

Vídeo

▶

Principio de medición:	Magnetostática
Repetibilidad:	Mejor que ± (1 μm + 0,5 % de la lectura)
Resolución inicial:	0,1 μm (FH2)
Modos de calibrado:	Calibrado de fábrica, calibrado cero, cero + 4 puntos de calibración
Unidades de medida:	Sistema métrico (μm, mm), imperial (mils, inch)
Evaluación estadística:	Numérico, tendencia e histograma
Velocidad de registro de datos:	1, 2, 5, 10, 20 lecturas por segundo (seleccionable)
Memoria de datos:	2.000.000 de lecturas almacenables en más de 200 lotes
Interfaces:	USB, Bluetooth, RS 232 C
Temperatura ambiente:	-10°C ... + 60°C (Temperatura de almacenamiento -20°C ... + 80°C)
Fuentes de alimentación:	8 pilas NiMH AA - carga mediante USB
Dimensiones:	19.5 x 12 x 5 cm
Peso:	775 g

Productos

Artículo	Producto	Precio	Cantidad	Acción
139371	MiniTest FH - Basic unit without sensor' title='Descripción'>	€ 5.053,00

Accesorios

Artículo	Producto	Precio
139513	MiniTest FH-2 - Magnetic Wall Thickness Probe (range 0-2,3 mm)	€ 3.756,00
139514	MiniTest FH-2-M - Magnetic Wall Thickness Probe (range 0-4,5 mm)	€ 4.186,00
139515	MiniTest FH-2-90 - Magnetic Wall Thickness Probe (range 0-2,3 mm)	€ 3.756,00
139516	MiniTest FH-2-M-90 - Magnetic Wall Thickness Probe (range 0-4,5 mm)	€ 4.186,00
130078	MiniTest FH-4 - Magnetic Wall Thickness Probe (range 0-6 mm)' title='Descripción'>	€ 3.756,00
139503	MiniTest FH-4-90 - 90 degree Magnetic Wall Thickness Probe (range 0-6 mm)	€ 3.756,00
135527	MiniTest FH-4-1mm - Wall Thickness Probe with 1mm ball option	€ 3.932,00
139505	MiniTest FH4-1-90 - 90 degree Wall Thickness Probe with 1mm ball option (range 0-6 mm)	€ 3.932,00
135528	MiniTest FH-4-M - Probe Extended range (magnetic balls)	€ 4.186,00
130079	MiniTest FH-10 - Magnetic Wall Thickness Probe (range 0-13 mm)	€ 4.166,00
135529	MiniTest FH-10-M - Probe Extended range (magnetic balls)	€ 4.568,00
139517	MiniTest FH-10-cc - Magnetic Wall Thickness Probe (range 0-12 mm)	€ 4.166,00
139518	MiniTest FH-10-cc-M - Magnetic Wall Thickness Probe (range 0-23 mm)	€ 4.568,00
130088	MiniTest Steel Balls Ø1,5mm - ±100 pieces	€ 46,00
130089	MiniTest Steel Balls Ø2,5mm - ±100 pieces	€ 46,00
130090	MiniTest Steel Balls Ø4,0mm - ±50 pieces	€ 47,00
130091	MiniTest Steel Balls Ø6,0mm - ±25 pieces	€ 57,00
130092	MiniTest Steel Balls Ø9,0mm - ±10 pieces	€ 44,00
130087	MiniTest Foot Switch	€ 460,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
Solicitud de pedido especial
